Dispositivo de Soporte Temporal Montado en Máquina de Perfil I, Ampliamente Adaptable Dispositivo de Soporte Temporal Montado en Máquina de Perforación Zlj-25

1. Descripción general del producto

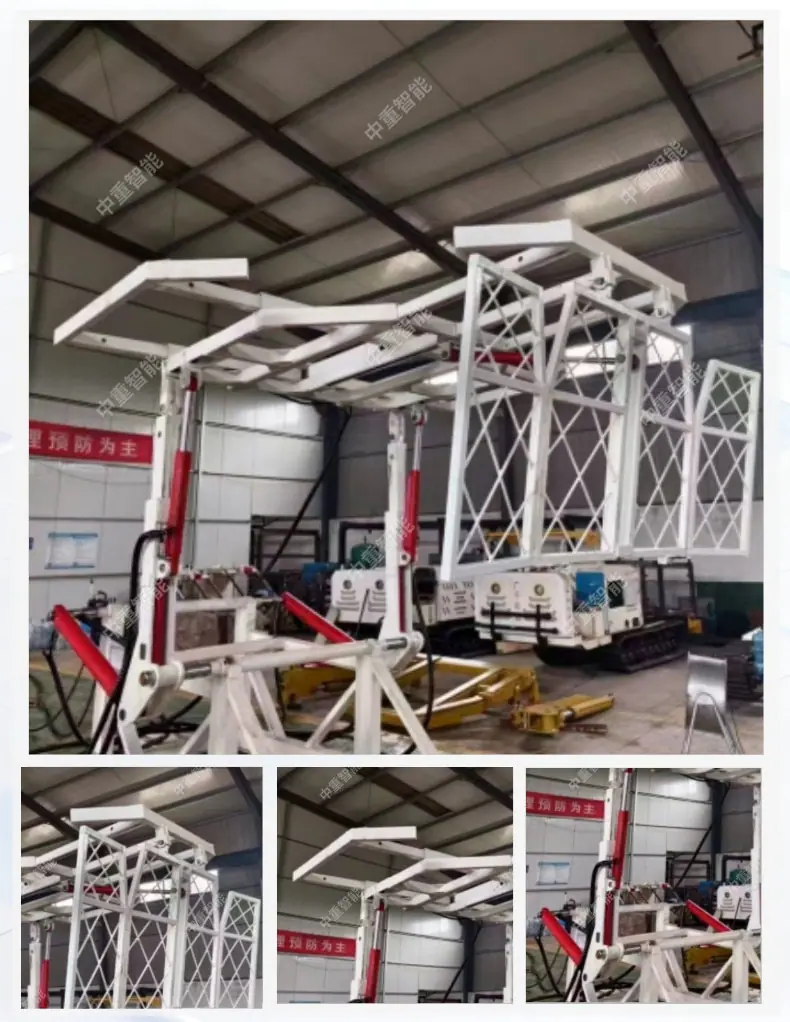

El dispositivo de soporte temporal a bordo es un equipo de soporte especializado integrado en maquinaria de ingeniería como rozadoras. Se utiliza principalmente en escenarios de ingeniería subterránea como la excavación de galerías mineras y la excavación de túneles. Después de que el equipo de excavación completa un ciclo de excavación, puede formar rápidamente un soporte estable en el área de vacío recién expuesta, creando un entorno de trabajo seguro para el soporte posterior con pernos de roca, el perfilado de la galería y otras operaciones, llenando el vacío de protección de seguridad antes del soporte permanente.
El dispositivo es alimentado por el propio sistema hidráulico de la tuneladora, eliminando la necesidad de una fuente de alimentación adicional. Puede retraerse y plegarse sobre la parte superior del equipo durante las operaciones de tunelado, sin afectar el tunelado normal. Durante las operaciones de sostenimiento, los componentes se despliegan mediante cilindros hidráulicos para lograr el sostenimiento activo del techo.
2. Clasificación del Producto
(I) Clasificación por método de soporte
Soporte Tipo Correa para Máquina de Redes de Anclaje: Adecuado para diversas secciones transversales de la calzada, como rectangulares, arqueadas y trapezoidales. Puede levantar simultáneamente redes de anclaje y cintas de acero, logrando un soporte colaborativo mecanizado. El área de soporte es de aproximadamente 3.2 metros cuadrados, cubriendo eficazmente el área del techo del vacío y reduciendo el riesgo de colocación manual de redes de anclaje.
Soporte tipo viga H: Presenta principalmente alta capacidad de soporte, aplicado principalmente en galerías rectangulares, adecuado para escenarios de trabajo con presión de techo significativa, el área de soporte es típicamente de 3-5 metros cuadrados, confiando en la estructura rígida de las vigas H para dispersar la presión del techo.
Soporte en forma de arco: La estructura se adapta al contorno del techo de la galería en forma de arco, puede ajustarse estrechamente a la capa de roca del techo, mejora la estabilidad del soporte, el área de soporte es de aproximadamente 3.2 metros cuadrados, se utiliza principalmente para el soporte temporal de galerías en forma de arco.
(II) Clasificación por función protectora
Tipo Ordinario Regular: Compuesto por una estructura básica de soporte de techo, adecuada para calzadas con condiciones de techo estables y requisitos de protección de techo relativamente simples, capaz de satisfacer las necesidades básicas de protección de la zona de techo vacía.
Soporte de techo de extensión frontal: Basado en el tipo estándar, se agrega una estructura de extensión frontal, que puede extender el rango de soporte a un área más lejana frente a la cabeza de corte del rozadora. Esto permite el pre-soporte del techo que se expone con anticipación, reduciendo aún más los riesgos operativos.
Soporte de Techo Tipo Extensión Lateral: Equipado con placas protectoras de extensión lateral, no solo puede soportar el techo directamente sobre la calzada, sino también proteger el techo en ambos lados de la calzada, previniendo eficazmente el derrumbe lateral y las caídas de rocas. Es adecuado para calzadas donde la estabilidad de las formaciones rocosas en ambos lados es relativamente pobre.
Tipo Compuesto Multifuncional: Integra estructuras de extensión delantera y lateral, y añade un escudo frontal, que puede cubrir simultáneamente las áreas delantera, del techo lateral y de la cara frontal de la rozadora, logrando protección integral y cumpliendo con los requisitos de soporte de alto estándar bajo condiciones geológicas complejas.
(III) Clasificación por sección transversal de la vía
Se puede dividir en dispositivos de soporte de calzada rectangulares, dispositivos de soporte de calzada arqueados y dispositivos de soporte de calzada trapezoidales. El diseño estructural de cada tipo de dispositivo coincide con la forma de la sección transversal de la calzada correspondiente, asegurando el ajuste de la superficie de soporte con el techo y mejorando el efecto de soporte.
III. Ventajas Clave del Producto
(I) Actualización de Protección de Seguridad
El soporte temporal tradicional es en su mayoría pasivo y requiere que los trabajadores entren en el área del techo sin soporte para la operación, lo que representa un alto riesgo de seguridad. El dispositivo de soporte temporal aerotransportado adopta un modo de soporte activo, que puede aplicar una fuerza de soporte inicial estable al techo, inhibiendo la delaminación y el descascarillado de las capas del techo. Los trabajadores pueden operar las válvulas de control desde la cabina del rozadora o un área segura, eliminando la necesidad de entrar en el área del techo sin soporte, reduciendo así fundamentalmente el riesgo de accidentes como caídas de techo y explosiones de roca.
(II) Mejora de la eficiencia laboral
En comparación con el método tradicional de manipulación manual y montaje de puntales frontales, el dispositivo de soporte temporal aerotransportado se basa en un sistema hidráulico para lograr una operación mecanizada. La acción de soporte se despliega rápidamente, con un ciclo de soporte completo que dura solo unos minutos. Tomando como ejemplo el modelo ZLJ-30, por cada galería excavada, se pueden ahorrar aproximadamente 20 minutos de tiempo de soporte, lo que reduce significativamente la proporción de trabajo de soporte y mejora la eficiencia general de la excavación de galerías.
(III) Menor intensidad de mano de obra
El soporte temporal tradicional requiere que los trabajadores transporten materiales de soporte pesados y ajusten manualmente las posiciones de soporte, lo que resulta en una alta intensidad de mano de obra. Todas las acciones del dispositivo de soporte temporal a bordo se completan automáticamente a través del sistema hidráulico. Los trabajadores solo necesitan operar la palanca de control para lograr las acciones de elevación, volteo y soporte del dispositivo de soporte, reduciendo en gran medida el esfuerzo físico y disminuyendo la intensidad de mano de obra de los operadores.
(4) Amplia adaptabilidad
El dispositivo se puede usar con varios modelos de rozadoras como S100, S150J, EBJ-120TP, etc., y es adecuado para entornos de trabajo con alturas de calzada de 2400 mm a 4200 mm. Algunos modelos también admiten ajustes personalizados, que pueden optimizar la estructura de soporte y los parámetros de soporte según las condiciones reales de diferentes calzadas, como la forma de la sección transversal y la presión del techo, para satisfacer diversas necesidades de ingeniería.
