Medidor de Fuerza de Puntal Hidráulico Único, Instalación Rápida, Medidor de Fuerza de Puntal Hidráulico Presurizado Tipo Sy-60

El manómetro de presión de soporte hidráulico de una sola columna es un instrumento profesional utilizado en el campo de la minería del carbón para detectar los parámetros de presión de los soportes hidráulicos de una sola columna. Su función principal es monitorear la fuerza de soporte inicial y la resistencia de trabajo de los soportes, garantizar la estabilidad del sistema de soporte y proporcionar soporte de datos para la producción segura en minas de carbón. Este tipo de instrumento se usa ampliamente en las galerías de trabajo subterráneas, las plantas de fabricación de soportes y los talleres de reparación en las minas de carbón, y es un equipo clave para la observación de la presión de la mina y la inspección de calidad de los soportes.

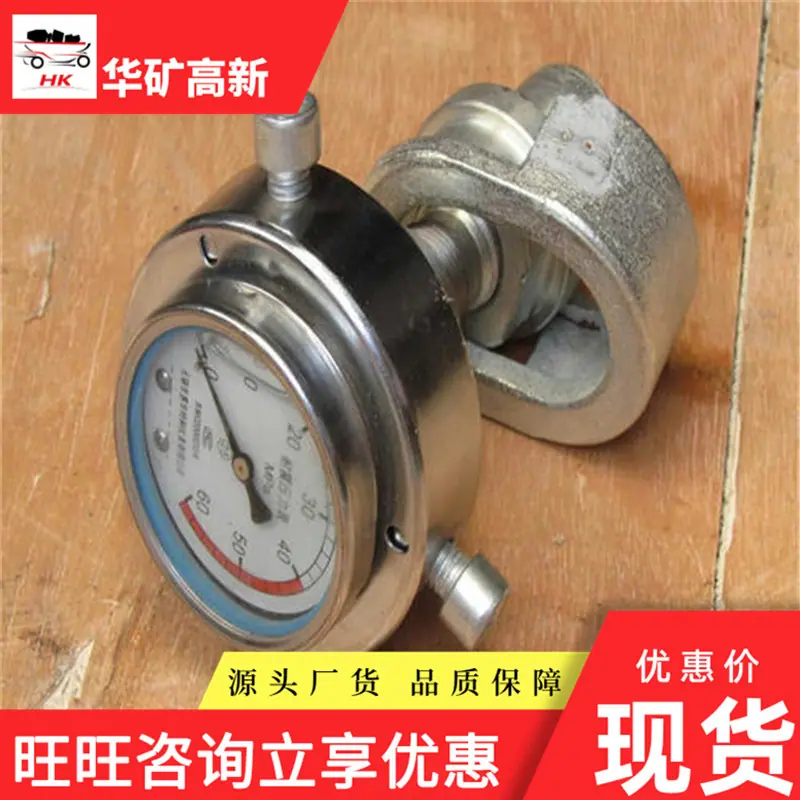

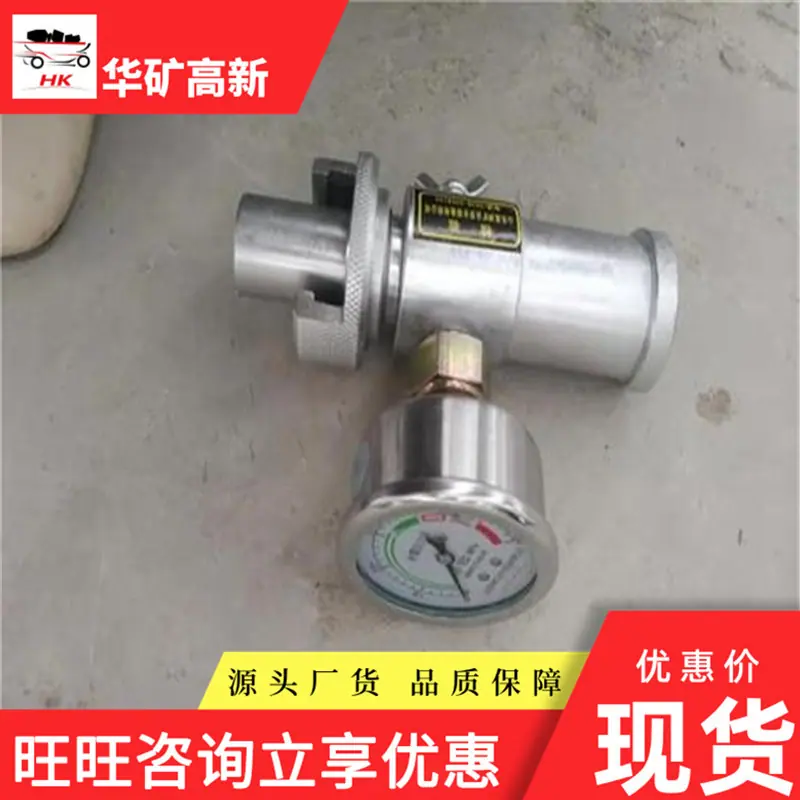

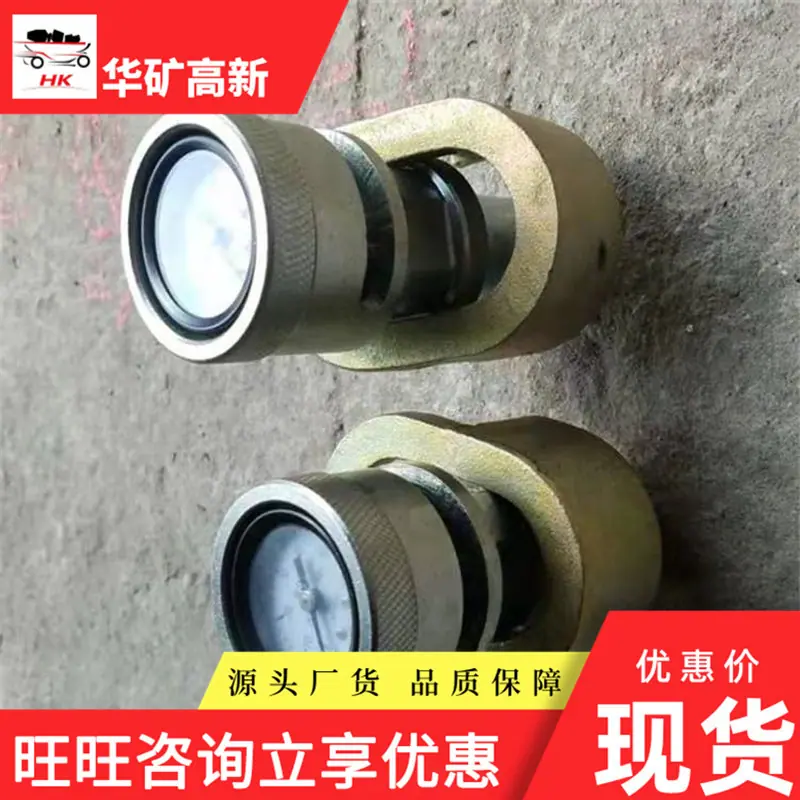

1. Manómetro de tipo agujaRepresentados por los modelos SY-40/60 y TL899-SY-60A, estos instrumentos muestran los valores de presión mediante una esfera con aguja. Su estructura es simple, constando principalmente de una esfera, una abrazadera en forma de U para la cabeza, un cuerpo de medición, un dedal y una varilla de presión. Durante la operación, el valor de la escala debe leerse manualmente. Son adecuados para escenarios con requisitos de precisión moderada y entornos relativamente simples.

2. Manómetro digitalEl detector de resistencia de trabajo de un solo puntal con pantalla digital, que utiliza un sensor de presión resistivo emparejado con un circuito de control de microprocesador, presenta directamente el valor de presión digital en una pantalla electrónica. Su carcasa es en su mayoría una estructura completamente sellada estampada en acero inoxidable, que posee características impermeables y a prueba de explosiones. Las lecturas son más intuitivas y precisas, lo que lo hace adecuado para entornos de detección complejos en el fondo del pozo.

1. Probador de resistencia de trabajoSe enfoca en la detección de la presión de soporte diaria de puntales hidráulicos individuales. Es compacto y portátil, adecuado para que los mineros del carbón lo utilicen para inspecciones en lote en la cara de trabajo. Puede obtener rápidamente datos de resistencia de trabajo en tiempo real de los puntales y descubrir rápidamente peligros ocultos en el soporte.

2. Probador de calidad de selladoRepresentados por modelos como DK-2B, DK-3 y ZY-DK-2B, estos dispositivos se utilizan principalmente para el control de calidad en la producción y el mantenimiento de soportes hidráulicos. Este tipo de equipo está equipado con sensores de galgas extensométricas y un sistema de control por microcomputadora, capaz de inspeccionar simultáneamente múltiples puntos de medición, mostrar curvas de presión e histogramas en tiempo real, y juzgar el rendimiento de sellado del soporte analizando los cambios de presión, asegurando así la calidad de los soportes en el envío de fábrica y después del mantenimiento.

La mayoría de los manómetros adoptan un diseño integrado, con un peso controlado entre 1.3 y 1.5 kilogramos, lo que facilita a los trabajadores transportarlos y operarlos. Los instrumentos de tipo puntero se pueden probar mediante sencillos pasos de sujetar, girar y presionar; los instrumentos de pantalla digital solo requieren presionar un botón para iniciar, mostrando los datos de presión en 3 segundos, y están equipados con una función de apagado automático para ahorrar consumo de energía.

Para el entorno especial de las minas de carbón, que es húmedo, polvoriento y contiene gases inflamables y explosivos, algunos instrumentos de medición de presión adoptan un diseño de carcasa completamente sellado, logrando estándares impermeables y a prueba de explosiones, y pueden operar de manera estable bajo condiciones de trabajo complejas. Por ejemplo, el modelo mejorado del detector de calidad de sellado está equipado con una fuente de alimentación intrínsecamente segura y puede realizar directamente trabajos de detección bajo tierra, reduciendo los costos de transporte del equipo.

El detector de calidad de sellado utiliza un método de detección dinámico, reduciendo el tiempo de detección individual de las 4 horas tradicionales a 10-15 minutos. La velocidad de escaneo puede alcanzar 0.5 puntos/segundo, soportando la inspección síncrona de 15-128 puntos de medición, mejorando significativamente la eficiencia. Al mismo tiempo, el equipo tiene una base de datos SQL integrada, que permite el almacenamiento, consulta y exportación automáticos de los datos de detección, facilitando el análisis posterior y el archivo.

Los diferentes tipos de manómetros exhiben todos una precisión fiable. Los instrumentos de tipo puntero pueden alcanzar una precisión de hasta el 2,5 % F.E. (Fondo de Escala), los instrumentos de pantalla digital tienen una precisión del 4 % y los instrumentos de inspección de calidad de sellado tienen una precisión mejor que el 1 % F.E. y una resolución de 0,01 MPa, proporcionando datos precisos para la evaluación de la calidad del soporte. Algunos instrumentos también cuentan con una función de puesta a cero automática, que puede eliminar la deriva del cero del sensor y garantizar aún más la estabilidad de los datos de detección.

Mediante el monitoreo en tiempo real de los parámetros de presión de los puntales hidráulicos individuales, se pueden identificar rápidamente los eslabones débiles en el sistema de soporte, y se pueden tomar medidas de refuerzo con anticipación, reduciendo eficazmente el riesgo de accidentes en el techo y construyendo una sólida línea de defensa para la producción segura en minas de carbón.

El detector portátil de resistencia de trabajo es de bajo costo, adecuado para equipamiento masivo y puede lograr la inspección diaria de la calidad de los soportes, evitando tiempos de inactividad de producción y pérdidas por reparación causadas por fallas en los soportes. El detector de calidad de sellado puede controlar la calidad de los puntales durante la producción y el mantenimiento, reducir el flujo de productos defectuosos a la mina y disminuir los costos de mantenimiento posteriores.

El tipo de pantalla digital y el probador de calidad de sellado tienen funciones automáticas de procesamiento y almacenamiento de datos, y pueden interconectarse con el sistema de gestión de producción segura de la mina de carbón para lograr la gestión informatizada de los datos de presión de la mina, proporcionando soporte de datos para optimizar los planes de soporte de la mina y las decisiones de producción.

Los instrumentos de tipo puntero utilizan estructuras mecánicas, tienen una baja tasa de fallas y son fáciles de mantener; los probadores de tipo pantalla digital y calidad de sellado están equipados con sensores y componentes electrónicos de alta calidad, combinados con carcasas robustas, poseen características de resistencia al impacto y a la corrosión, tienen una larga vida útil y pueden adaptarse a las necesidades de prueba de alta intensidad a largo plazo de las minas de carbón.
