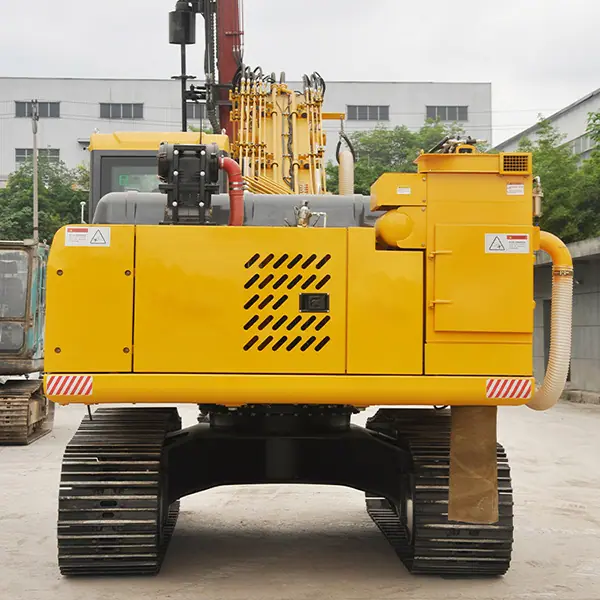

Máquina perforadora de pernos de roca para túneles PVT-DS5
La perforadora de túneles PVT-DS5 está equipada con una herramienta de perforación de revestimiento dedicada. El revestimiento se utiliza para la apertura de agujeros en estratos inestables, y se utiliza una broca de botón convencional para la perforación final del agujero. Tiene una alta eficiencia de perforación y buena calidad del agujero. El rotador de la plataforma está impulsado por motores hidráulicos duales, proporcionando alto par de salida y mejorando la estabilidad de la perforación. Además del chasis de orugas, el dispositivo de sujeción y descarga y la mesa giratoria, se puede añadir un módulo de jet grouting, lo que hace que la plataforma sea adecuada para la construcción de ingeniería. Se puede equipar un nuevo mecanismo de ángulo variable para una alineación conveniente del agujero, con un amplio rango de ajuste, lo que puede reducir los requisitos para la cara de trabajo.
Parámetros Técnicos del Taladro de Anclaje para Túneles PVT-DS5
día del artículo |
Especificación |
Potencia del martillo perforador(kW)Potencia de impacto |
16 |
Especificación del vástago de perforación Diámetro del vástago de perforación |
T38/T45 |
Profundidad de perforación(mm) Profundidad del agujero, máx |
0~6000 |
Deflexión del soporte de taladro Ángulo de vuelco |
Izquierda 100°/Derecha 15° |
Compresores de aire |
tipo de barra roscada |
Caudal del compresor de aire (m3/min) compresores de aire entrega real |
3 |
Potencia del Motor/Potencia Nominal de Velocidad |
92kw/2200rpm |
Flujo del sistema hidráulico (L/min) Caudal hidráulico |
150x2 |
Volumen de succión del colector de polvo (m³/min) Volumen de aire de la aspiradora |
18Máx |
Velocidad al caminar(km/h) Velocidad de viaje |
3.25/5.2 |
Capacidad de ascenso Hill climbing ability |
50%(30° |
Altura de elevación horizontal del bastidor de taladro |
6 metros |
Altura de elevación vertical del soporte para taladro |
2,5 metros |
Taladro de pie vertical profundidad hacia abajo |
3,6 metros |
Marco de taladro vertical a la vía *distancia máxima |
3,5 metros |
Transporte(largo x ancho x alto)mm LxAxA |
9800x2490x3100 |
Peso bruto |
12600 |
