El relé de detección de fugas a prueba de explosiones de mina es un dispositivo de monitoreo de aislamiento especialmente diseñado para entornos especiales como minas de carbón donde existen gases explosivos y polvo de carbón. Se utiliza principalmente en redes de suministro de energía con punto neutro sin conexión a tierra trifásico con CA de 50 Hz y voltaje nominal de 1140 V y menos. A menudo se utiliza junto con interruptores de alimentación de baja tensión para lograr funciones de protección contra fugas e interbloqueo por fugas.

Este producto opera basándose en el principio de acción de corriente residual, siendo el componente central un transformador de corriente de secuencia cero. Durante la operación normal, la suma vectorial de las corrientes que atraviesan el transformador es cero y el dispositivo no actúa; cuando ocurre una falla de fuga a tierra en el circuito, la suma vectorial de las corrientes se desequilibra y el transformador induce un flujo magnético proporcional a la corriente de fuga, generando así una fuerza electromotriz inducida. Esta señal es procesada por circuitos posteriores y, cuando la corriente de fuga alcanza el umbral establecido, el dispositivo activa rápidamente el mecanismo de disparo, interrumpiendo el suministro de energía al circuito protegido. Esto se hace para prevenir descargas eléctricas personales, daños a equipos e incluso accidentes por explosión causados por fugas.

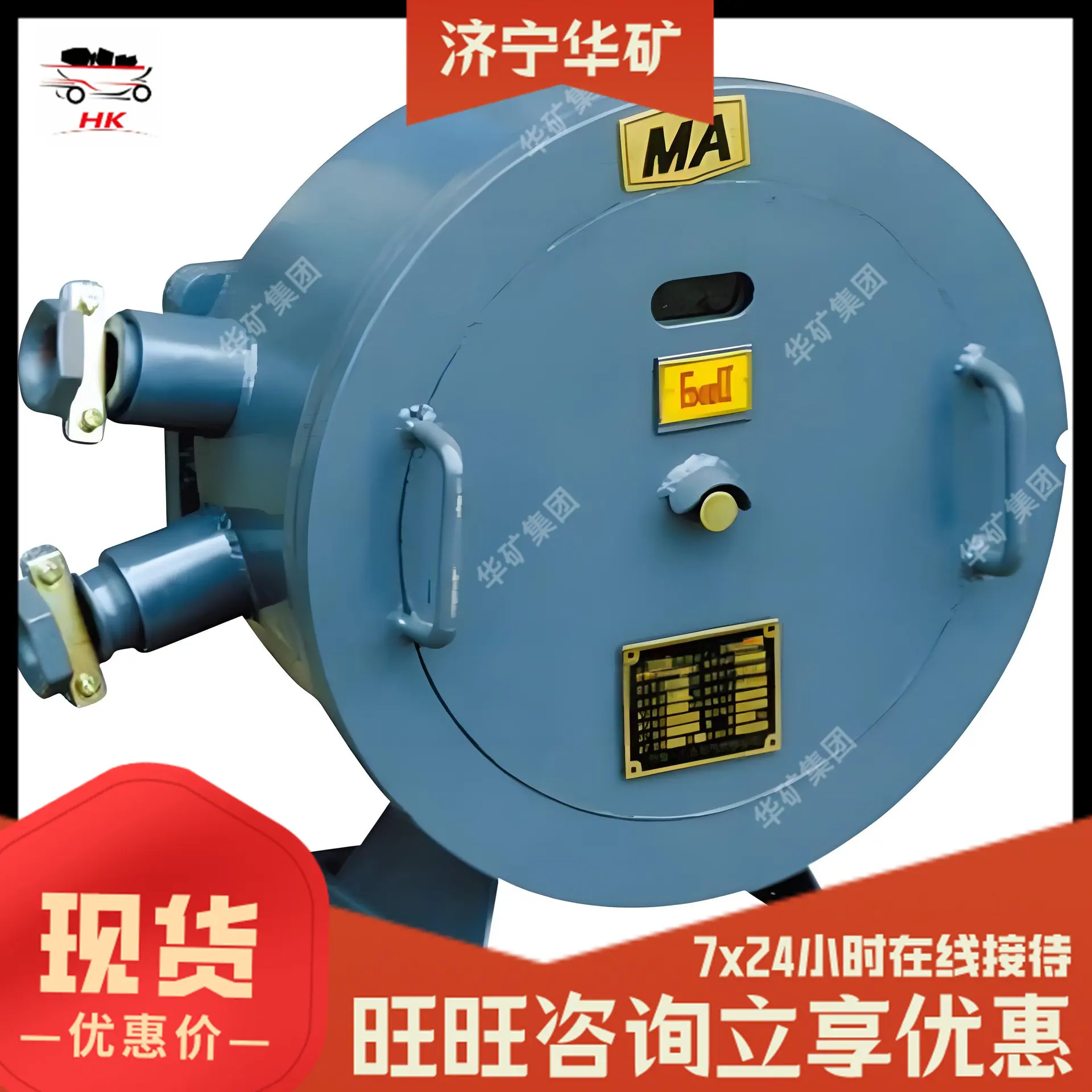

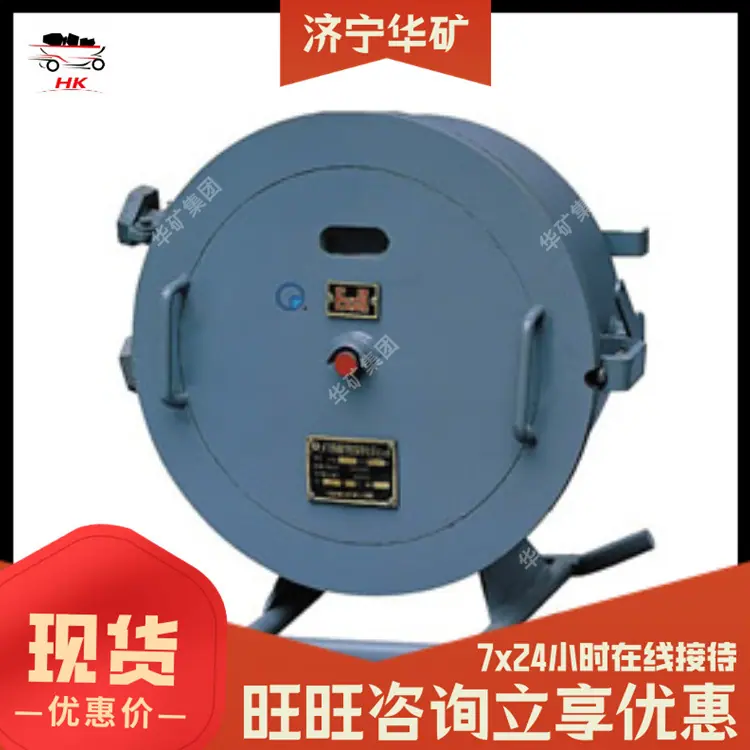

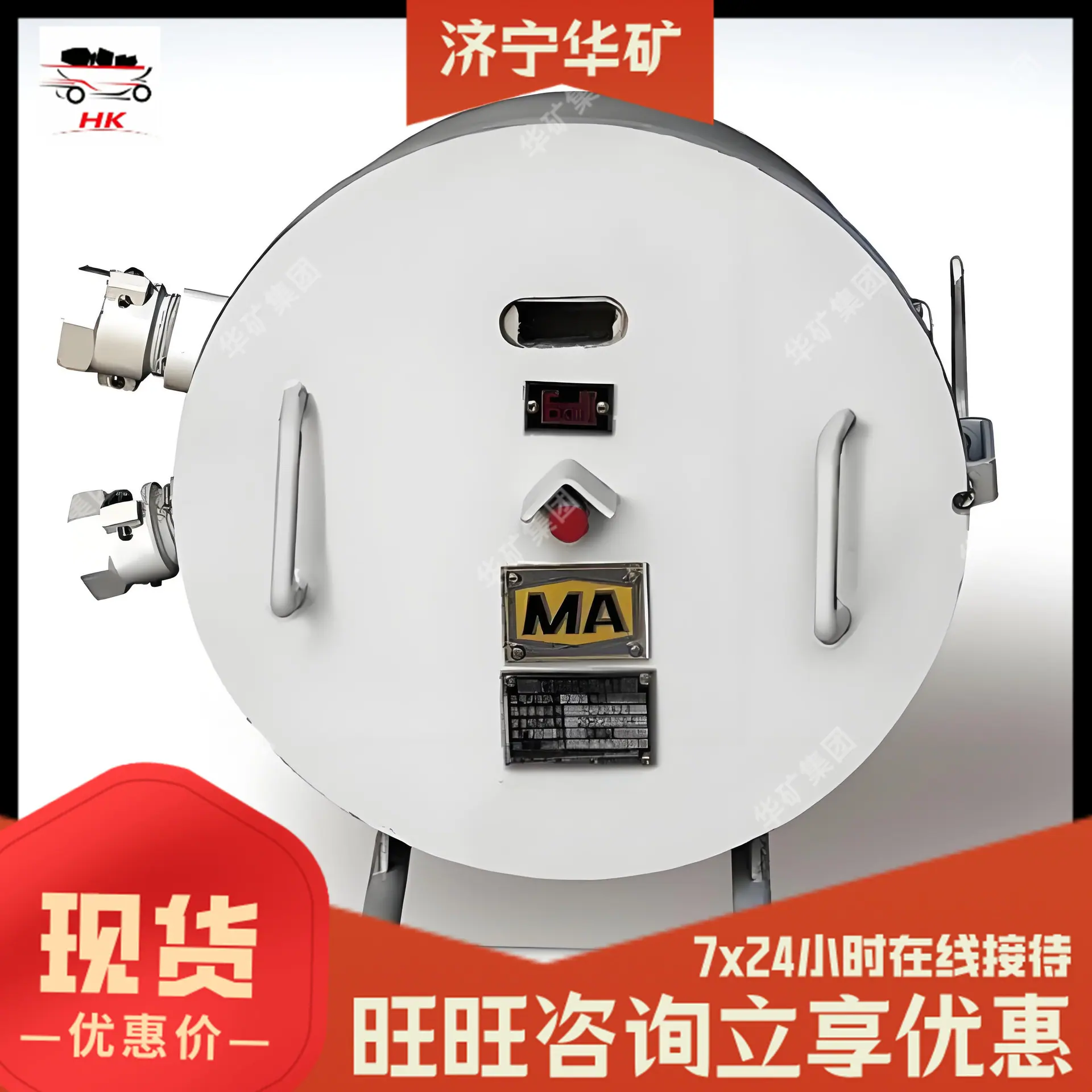

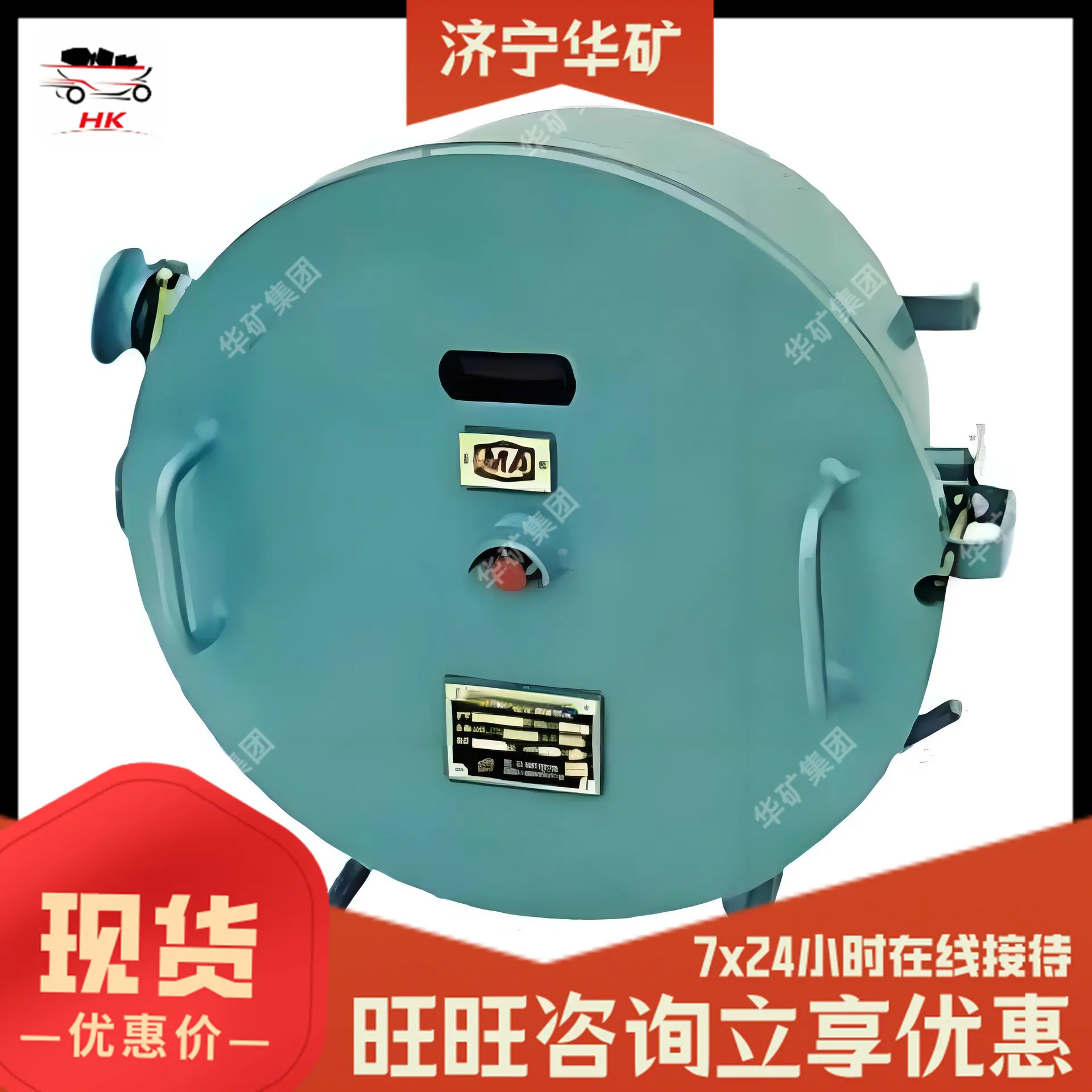

Estructuralmente, el relé detector de fugas a prueba de explosiones para minas adopta un diseño totalmente cerrado. La carcasa está hecha principalmente de finas placas de acero dobladas y soldadas, poseyendo un buen rendimiento a prueba de explosiones. Tomando como ejemplo el tipo común JY82, su carcasa a prueba de explosiones es cilíndrica. La tapa de la carcasa y el cuerpo utilizan una tapa giratoria con estructura de labio y ranura. La parte superior de la carcasa está equipada con una caja de conexiones a prueba de explosiones, y el lado derecho está provisto de una manija de operación del interruptor. Se instala un dispositivo de enclavamiento mecánico entre la tapa y la manija para mejorar la seguridad operativa. La parte superior de la tapa de la carcasa tiene una ventana de observación, la parte central tiene un botón de prueba y perillas de ajuste, y el panel frontal está equipado con un miliamperímetro, un óhmetro, varias luces indicadoras y botones de operación, facilitando la supervisión y operación por parte del personal. El cuerpo principal interno utiliza un diseño tipo cajón, que contiene componentes como un interruptor, un reactor trifásico y un transformador, lo que lo hace conveniente para la inspección y el mantenimiento.

Protección contra fugas Tipo I：Por ejemplo, escriba JJB-A, utilizado principalmente junto con el interruptor principal de alimentación, proporciona protección general contra fugas para toda la red de suministro eléctrico. Cuando ocurre una falla de fuga en la red, puede cortar directamente la alimentación principal, adecuado para escenarios con altos requisitos generales de seguridad del suministro eléctrico.

Tipo de protección contra corrientes de fuga selectiva de dos etapas：Por ejemplo, el tipo JJB-B puede distinguir entre fallas de fuga en la línea principal y en las líneas secundarias, logrando una desconexión selectiva. Cuando ocurre una fuga en una línea secundaria, solo se interrumpe el suministro eléctrico a esa línea secundaria defectuosa, sin afectar el suministro eléctrico normal a otras líneas, mejorando eficazmente la continuidad del suministro eléctrico.

Convencional：Representado por el modelo JY82 (también conocido como JJB), es el modelo más utilizado en minas de carbón subterráneas, adecuado para redes eléctricas trifásicas de 50 Hz AC, 380 V o 660 V con punto neutro aislado a tierra. Tiene funciones básicas de protección contra fugas e interbloqueo, y sus parámetros técnicos cumplen con los requisitos de las normas industriales.

Tipo selectivo：Al igual que el tipo BJJ1, debe usarse junto con la caja de barra colectora de corriente de secuencia cero BAL1, lo que puede lograr una localización de fallas de fuga más precisa y un disparo selectivo. Sin embargo, en aplicaciones prácticas, se debe prestar atención a los problemas de compatibilidad con otros equipos.

Diseñado para el duro entorno de las minas de carbón, caracterizado por alta humedad, alto contenido de polvo y la presencia de gases explosivos. La carcasa posee capacidades a prueba de explosiones, previniendo eficazmente que los arcos internos enciendan mezclas explosivas externas. Adicionalmente, el producto puede adaptarse a condiciones de operación con una altitud no superior a 2000 metros, una temperatura ambiente que oscila entre -5℃ y +40℃, y una humedad relativa no mayor al 95% (a 25℃). Puede operar de manera estable en entornos sin vibraciones significativas ni gases corrosivos.

Además de las funciones básicas de protección contra fugas, también cuenta con una función de enclavamiento por fugas. Puede detectar el estado de aislamiento del circuito antes de que se suministre energía. Si la resistencia de aislamiento es inferior al valor establecido, el circuito de suministro de energía se enclavará para evitar el suministro de energía con fallas. Algunos modelos también tienen una función de compensación de corriente capacitiva con una tasa de compensación de no menos del 60%, que puede reducir eficazmente el impacto de la capacitancia distribuida de la red en la protección contra fugas y mejorar la precisión de la protección.

Adopta una estructura interna tipo cajón, permitiendo extraer fácilmente los componentes del cuerpo principal para el mantenimiento, reduciendo el tiempo y la dificultad del mismo. El método de cableado es claro y distinto, principalmente con dos tipos: sistema trifásico de cinco hilos y sistema monofásico de tres hilos. El personal solo necesita seguir las etiquetas para cablear correctamente. El botón de prueba equipado puede verificar regularmente si las funciones de protección son normales, facilitando la detección oportuna de problemas potenciales.
