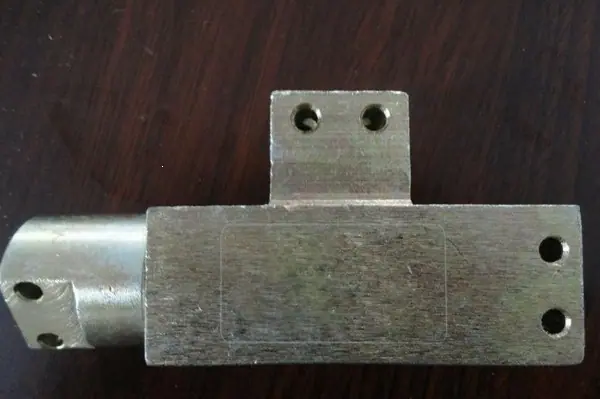

Válvula de Retención Alterna de Canal Único Fdj200/31.5 Válvula de Control Hidráulico de Doble Canal para Operación de Conmutación del Circuito de Aceite del Soporte

FDJ200/31.5 Válvula de Retención Alternante Aplicación Principal

Para evitar el aumento de presión defectuoso en la tubería de retorno de líquido, que puede causar la descarga automática del soporte, se instala una válvula alternante en la tubería de retorno de líquido del soporte (como una válvula unidireccional alternante en el circuito de aceite de empuje del soporte para lograr la función flotante del gato de empuje). La válvula alternante permite que el líquido de retorno del soporte fluya suavemente hacia la tubería de retorno de líquido y evita que el flujo de líquido en la tubería de retorno regrese al soporte.

Válvula de retención alterna FDJ200/31.5 parámetros principales

Válvula de retención alterna FDJ200/31.5 Presión nominal clasificada: 31.5MPa Caudal nominal clasificado: 200L/min

Diámetro: KJ16 Tamaño: 138×68×40

Peso: 1.6kg FDJ200/31.5

Válvula de Retención Alternante Tipo Válvula de Retención Material Acero al Carbono

Modelo FDJ200/31.5

Ámbito de aplicación: Equipos de apoyo a minas

Alias del producto Válvula de retención alternante

Presión nominal 31,5 (MPa)

Tipo (posición del canal) Tipo de conexión en T Conector Piezas y accesorios Accesorios

Modo de conducción: Control hidráulico

Material principal acero al carbono kt004

Rango de aplicación de la válvula de retención alterna FDJ200/31.5

La válvula alternante está dispuesta en el circuito hidráulico según la acción y los requisitos funcionales de los componentes hidráulicos a los que pertenece el soporte.

Características estructurales de la válvula de retención alterna FDJ200/31.5

La válvula de retención alterna FDJ200/31.5 está compuesta por junta, junta tórica, carrete de válvula, asiento de válvula, cuerpo de válvula y otras partes. El carrete de válvula y el asiento de válvula forman un par de sellado para controlar la entrada unidireccional de líquido y desempeñan un papel de sellado y bloqueo, soporte hidráulico y necesidades funcionales de los componentes.

FDJ200/31.5 Válvula de Retención Alternante Principio de Funcionamiento

El principio de funcionamiento de la válvula de retención alternante es el mismo que el de la válvula de retención. Solo puede fluir en una dirección y tiene control unidireccional. Como se muestra en el diagrama esquemático: los orificios B y C están normalmente abiertos, y el fluido que fluye desde el orificio A empuja el núcleo de la válvula hacia la derecha. A solo puede fluir en una dirección hacia C, y no puede fluir en reversa, lo que satisface las necesidades de acción de los componentes hidráulicos del soporte.
