Djb1200 Viga Articulada 1.2m Viga de Techo Articulada Viga de Techo Articulada Minera para Soporte de Túnel

Por favor, contacte con servicio al cliente antes de realizar el pedido. Nos reservamos el derecho a no enviar si realiza un pedido sin permiso.

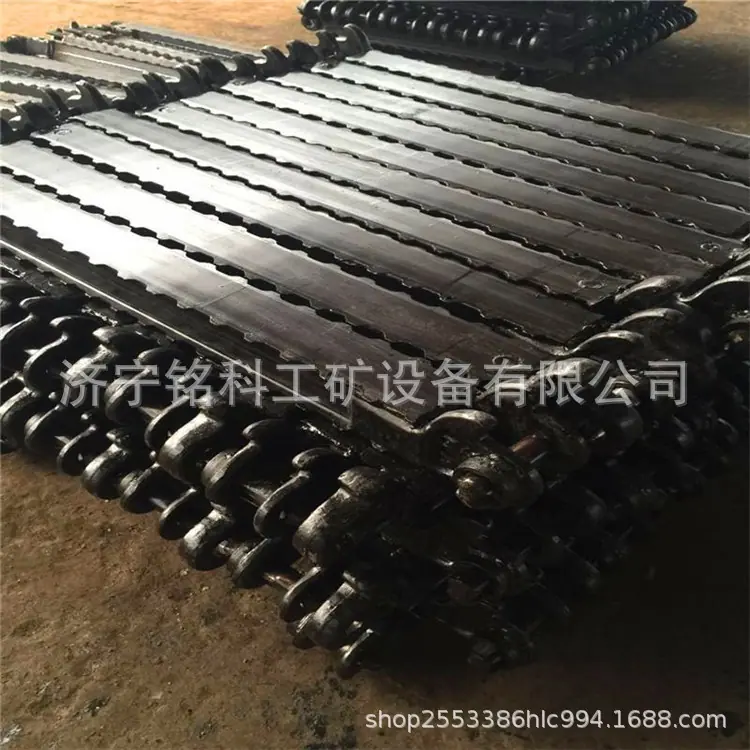

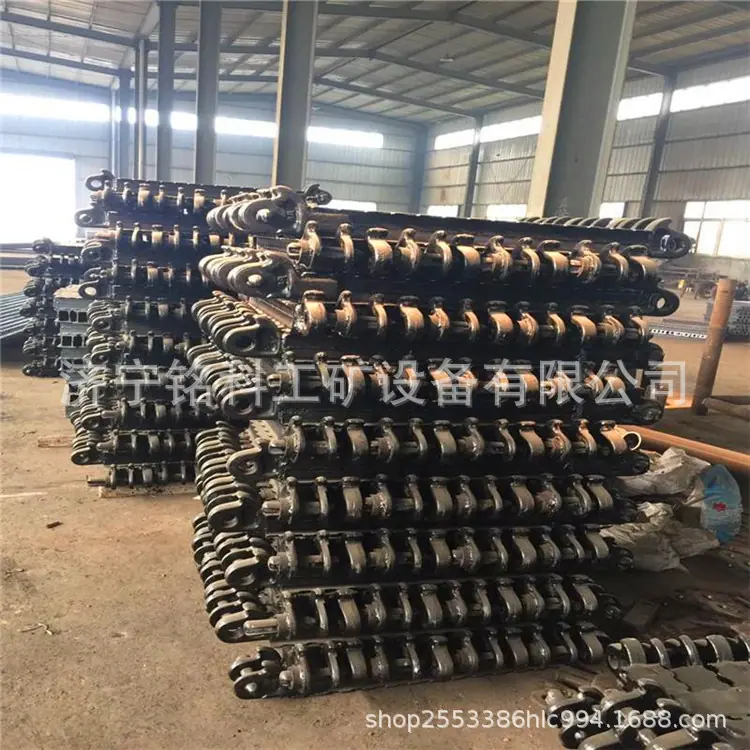

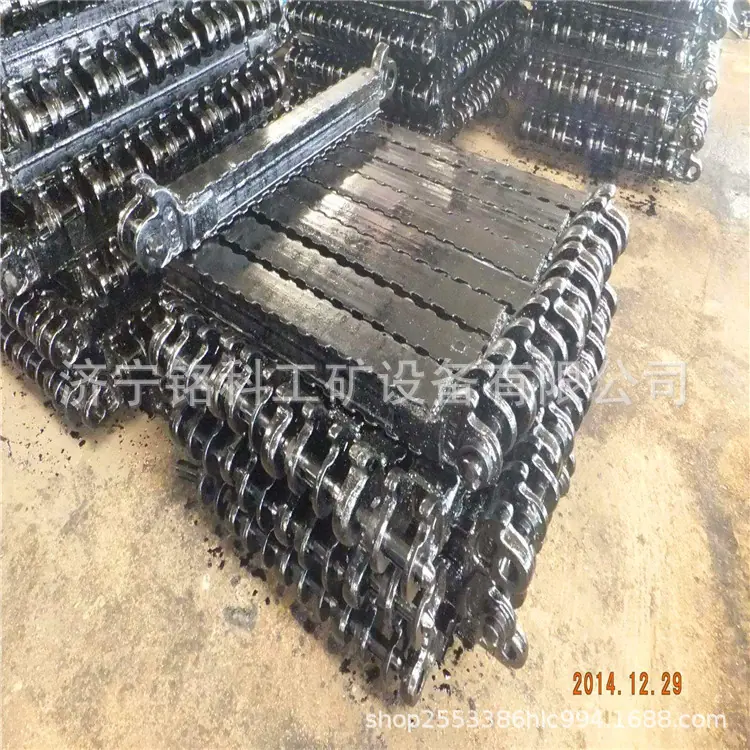

Viga superior con bisagras de metal DJBEs una viga de techo articulada de alta resistencia, completamente nueva, con una junta soldada en un extremo y una orejeta soldada en el otro. Se puede utilizar para soportar en voladizo el techo sobre la cinta transportadora en la cara de trabajo, o se puede combinar con puntales hidráulicos individuales para formar un marco metálico para el soporte del techo en las caras de trabajo mineras horizontales o con inclinación suave. Es un equipo de soporte esencial para el soporte del techo en las caras de trabajo totalmente mecanizadas.

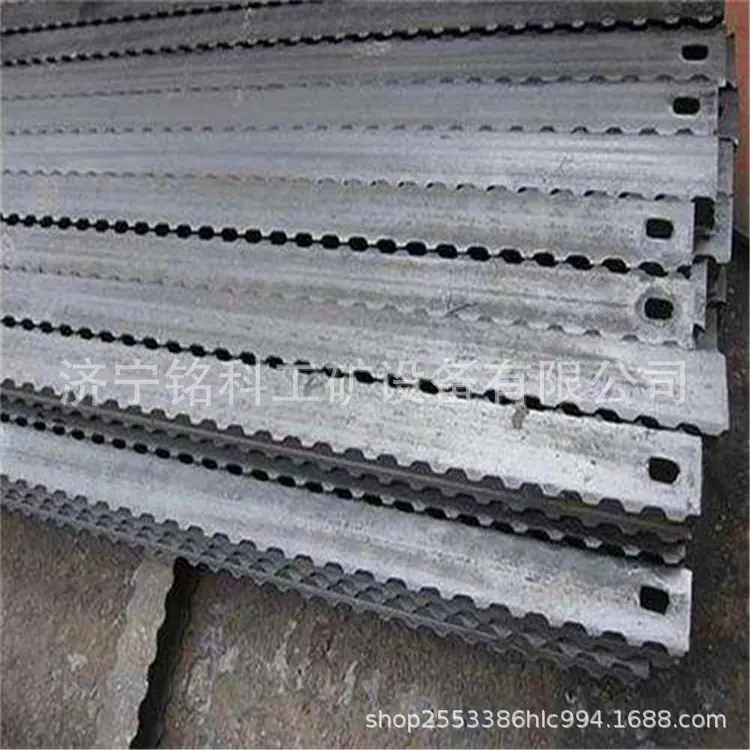

Viga superior metálica tipo DFBEs una viga superior de alta resistencia sin bisagras que se puede combinar con varios tipos de puntales simples y puntales metálicos para formar un soporte de techo metálico. Se utiliza para soporte en voladizo de gran luz en minas de carbón en frentes de trabajo horizontales y de inclinación suave, en la entrada de la galería, o en otras áreas grandes de control del techo. Logra un espacio de trabajo sin soporte más grande en la galería.

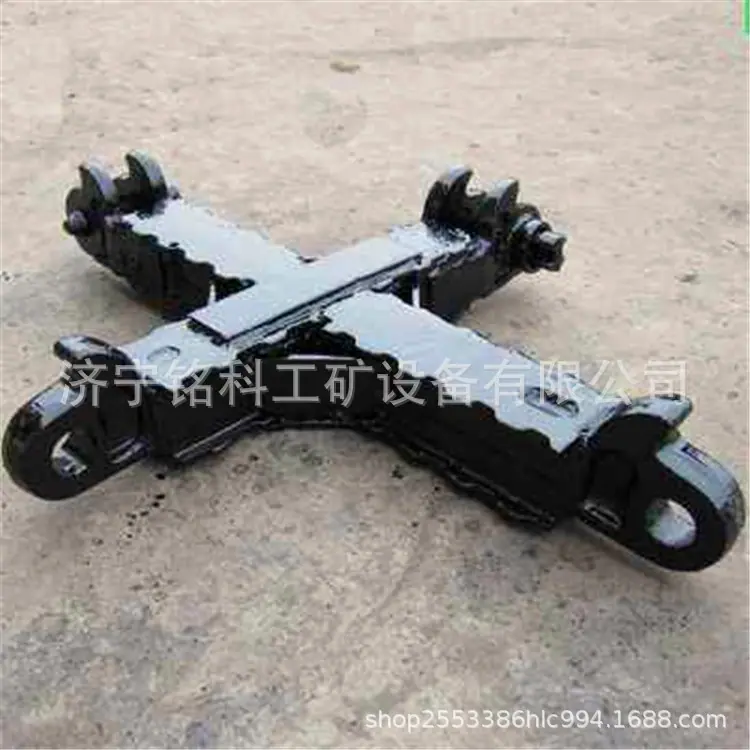

La viga transversal se refiere al hecho de que se puede lograr tanto en dirección longitudinal como transversalBisagraViga superior metálica cruciforme conectada. Esta estructura se compone principalmente de refuerzo cruciforme y placas de apoyo dobladas, requiriendo un alto control de las tolerancias dimensionales. Si los huecos de montaje entre el zócalo de la columna y la placa de apoyo doblada, y entre el refuerzo cruciforme debajo de la placa de apoyo doblada y la placa superior, no se controlan, la condición de esfuerzo de las soldaduras alrededor del zócalo de la columna se deteriorará, lo que provocará la falla prematura de las soldaduras alrededor del zócalo de la columna y acortará significativamente la vida útil del soporte hidráulico.

Cuando se utiliza la viga superior con bisagra de metal tipo DJB en un voladizo, el poste de soporte único se coloca en el centro del cuerpo de la viga.

La viga superior metálica tipo DFB no es articulada y se usa principalmente para soportes en voladizo de gran luz.

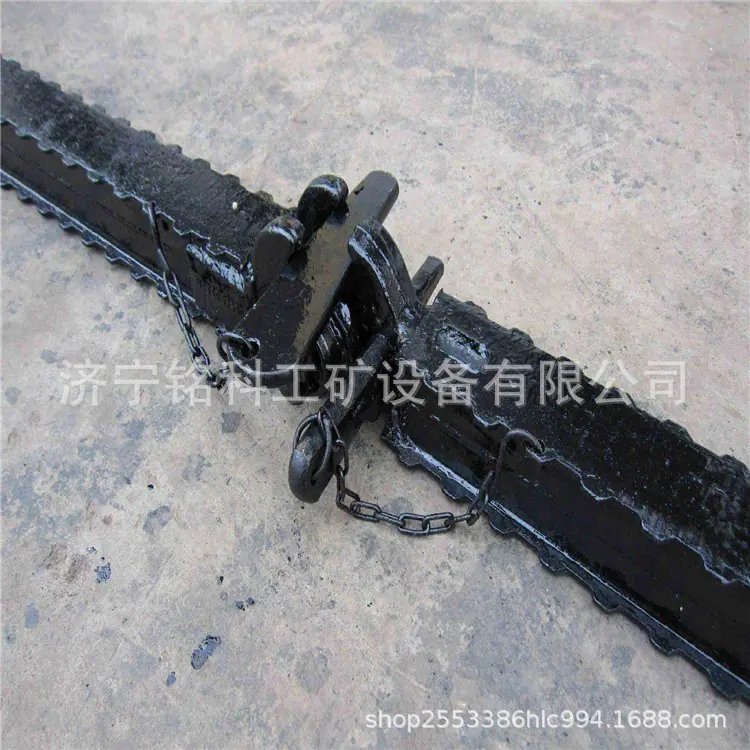

La viga superior articulada de metal DJB se puede transportar al sitio de una vez, articulada junta al frente, atrás, izquierda y derecha para formar un todo estable que soporte la presión de la losa del techo, aumente la resistencia de soporte y sea beneficiosa para la producción.

Viga Metálica Superior DFB Sin BisagraSe cambió el método de conexión al soporte, utilizando fijación sin bisagras para estabilidad a largo plazo. Se amplió la luz, proporcionando así más espacio de excavación y satisfaciendo la mayoría de las necesidades de excavación.

viga transversalDiseño razonable, estructura compacta。Esta ropa de trabajo fue diseñada considerando los hábitos operativos de los trabajadores. Utiliza 3 costillas de refuerzo para soportar toda la plataforma de ensamblaje. La altura es moderada, la estructura es estable y se ajusta al diseño centrado en el ser humano. La plataforma de ensamblaje y el marco de soporte están conectados por pernos y pueden desmontarse repetidamente. Cuando la planitud y la perpendicularidad de la ranura en T de la plataforma de ensamblaje exceden la tolerancia, se puede retirar para su reparación, lo que ahorra costos.Asegure la planitud requerida para las piezasLa referencia de posicionamiento para la ranura en cruz en la plataforma de ensamblaje es la superficie mecanizada, con una planitud y perpendicularidad inferiores a 0.1 mm, lo que cumple plenamente los requisitos de planitud de la superficie superior de las nervaduras transversales para estructuras tipo caja.eficienciaPor un lado, se utiliza el método de ensamblaje invertido al ensamblar el componente del estribo. Esto significa priorizar la planitud del plano de referencia principal del componente del estribo, lo que elimina la necesidad de un lijado significativo en las etapas posteriores. Por otro lado, durante el ensamblaje, solo es necesario ajustar el datum de posicionamiento de la placa de la silla a lo largo del borde de la ranura para la primera pieza y apretar los pernos. El ensamblaje por lotes no requiere marcado repetido y la perpendicularidad entre la placa de la silla y la placa de refuerzo corta se mejora considerablemente, aumentando significativamente la eficiencia.

、
