Los Soportes Hidráulicos Tipo Soporte y Escudo Están en Suficiente Stock. Venta al por mayor de Soportes Hidráulicos Tipo Soporte y Escudo Directamente de Fábrica

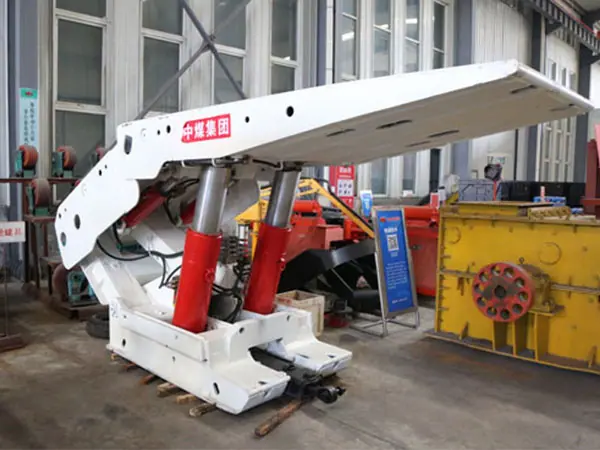

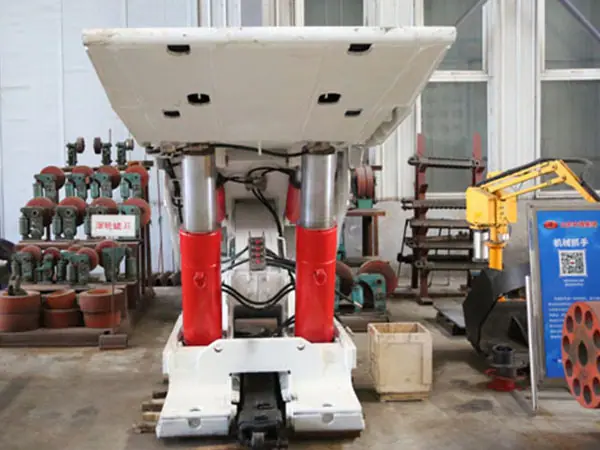

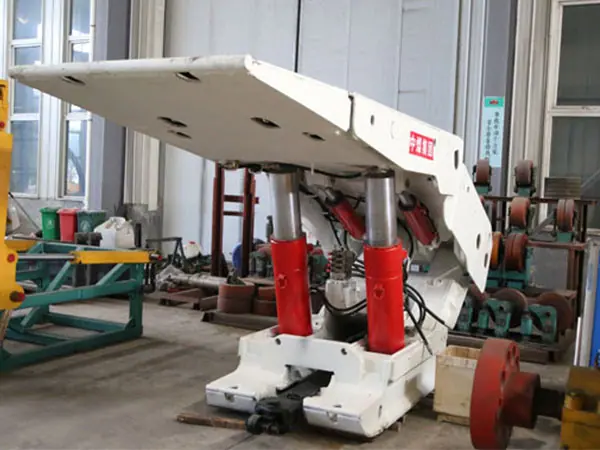

Introducción del producto de soporte y protección de soporte hidráulico

El soporte hidráulico de soporte y escudo es un soporte desarrollado a partir del soporte de soporte y escudo. Se puede utilizar en techos rotos, techos de estabilidad media, techos estables y techos blandos. El soporte de soporte y escudo se utiliza principalmente como soporte y también tiene una función de blindaje.

El soporte tipo soporte y escudo incluye 6 estructuras principales, que son: capa de carbón, posición del punto final frontal de la viga superior, viga superior, viga de escudo, base y pilar. La parte trasera de la base está articulada con las barras de conexión delantera y trasera, y el extremo delantero está soldado con orejetas para instalar el gato de empuje. El otro extremo del gato de empuje está conectado al transportador de pared larga. Al extender y retraer el gato de empuje, se realizan las acciones de empuje y desplazamiento del marco.

(1) Gran capacidad de soporte, buen estado de tensión de la viga superior y fuerte rendimiento de corte superior.

(2) Cuenta con una viga protectora que permite separar el área de trabajo y el área de trituración para evitar que personas ingresen con desechos de roca.

(3) El soporte tiene buena estabilidad y un gran espacio de trabajo, lo que es conveniente para la ventilación y los peatones.

(4) La estructura es relativamente compleja, requiere una gran cantidad de acero y tiene un coste elevado.

Una de las ventajas del soporte de escudo es que su fuerza de soporte vertical se encuentra lejos de la pared de carbón, lo que significa que para el techo que sobresale de la superficie de la roca, este soporte tendrá un mejor efecto de soporte. Además, su presión de contacto con las placas superior e inferior es relativamente uniforme y la presión de contacto es relativamente baja, lo que le proporciona una alta estabilidad. Sin embargo, las múltiples trayectorias de empuje generadas por las columnas de soporte delantera y trasera del soporte hidráulico de escudo de soporte afectan el efecto de soporte de este soporte en la formación propensa a la cavitación. El empuje del soporte trasero del soporte hace que la viga superior gire en sentido antihorario, reduciendo así el área de contacto entre la viga superior y la placa inferior, provocando que la formación de la placa superior sea más cavitada, lo que a su vez hace que el soporte delantero soporte todas las cargas de presión, reduciendo la capacidad de soporte.

Modelo del producto Altura de soporte m Resistencia de trabajo KN Fuerza de soporte MPa Presión específica de la placa inferior MPa Paso de empuje mm

ZY2800/13/28 1,3-2,8 2800 0,68-0,76 1,1-1,8 700

ZY3800/16/32 1,6-3,2 3800 0,65 1,4 700

ZY4000/13/28 1,3-2,8 4000 0,58-0,67 1,57-2,35 700

ZY5000/13/27 1,3-2,7 5000 0,77-0,85 0,9-1,8 700

ZY6700/20/40 2,0-4,0 6700 1,06-1,09 1,6-2,85 900

ZY9000/24/50 2,4-5,0 9000 1,08-1,1 1,6-2,8 900
