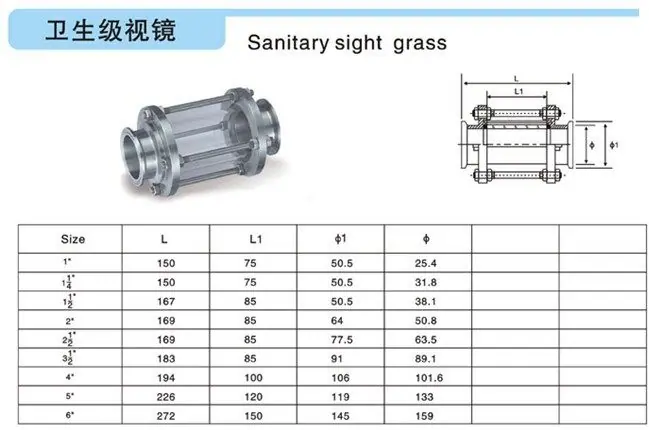

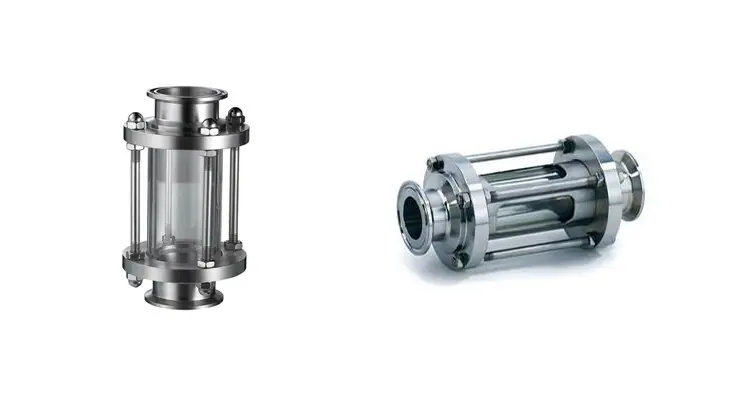

Tubo de mirilla de acero inoxidable 304 sanitario de instalación rápida tubo de mirilla tubo de mirilla acero inoxidable mirilla de instalación rápida

Mirilla de tubería

Alias: Visor de Tubo de Vidrio, Taza Visora, Visor Tubular

Los visores de tubería son uno de los principales accesorios en las instalaciones de tuberías industriales. Permiten la observación en tiempo real del flujo y la reacción de medios como líquidos, gases y vapor en la tubería, monitoreando la producción y previniendo accidentes durante el proceso de producción. Se utilizan frecuentemente en tuberías de producción en industrias como la petrolera, química, de fibra química y farmacéutica.

Tiene un tamaño de instalación pequeño, un par de accionamiento pequeño, es fácil y rápido de operar, y además posee simultáneamente buenas capacidades de regulación de caudal y características de sellado de cierre. En los campos de aplicación de mirillas de diámetros grandes a medianos y presiones medias a bajas, es la forma dominante de mirilla.

usar:

Los visores se pueden usar en torres químicas con altas temperaturas, alta corrosividad, alta toxicidad, peligros significativos y tendencia a cristalizar, para garantizar su producción segura.

estructura:

El visor está compuesto principalmente por una placa base del visor, vidrio del visor, conjunto de válvula, etc.

Presión Nominal: PN1.6, 2.5, 4.0, 6.4MPa

Presión de prueba de resistencia: PT2.4, 3.8, 6.0, 9.6, MPa

Presión de prueba de sellado de gas a baja presión: 0.6MPa

Medio Aplicable: Q11F-(16-64)C Agua, Productos Oleosos, Vapor

Temperatura aplicable: -20～200℃

Medio Aplicable: Q11F-(16-64)P Nitratos

Q11F-(16-64)R  Tipo Ácido Acético

Temperatura aplicable: -40～200℃

Mantenimiento y Cuidado del Visor de Nivel:

1. Un visor es un equipo de reacción utilizado para observar el flujo de medios como líquidos, gases y vapor. Su visor debe mantenerse limpio y libre de polvo;

2. El visor del conjunto del visor es una pieza frágil y debe manipularse con cuidado y colocarse suavemente al instalar el visor.

3. La resistencia a la temperatura y la presión del visor tiene ciertas limitaciones.

Resistencia a la temperatura: Vidrio de borosilicato templado ≤180℃, Vidrio de cuarzo ≤1000℃.

Resistencia a la presión: Lámina de vidrio borosilicatado templado ≤3.0MPa, Lámina de vidrio de cuarzo ≤10.0MPa,

Tubo de vidrio de borosilicato templado <1.0MPa, Tubo de vidrio de cuarzo <1.6MPa;

4. Se permiten cambios rápidos de temperatura <60℃. El vidrio puede agrietarse debido a diferencias excesivas de temperatura. Por favor, preste atención al mantenimiento.
