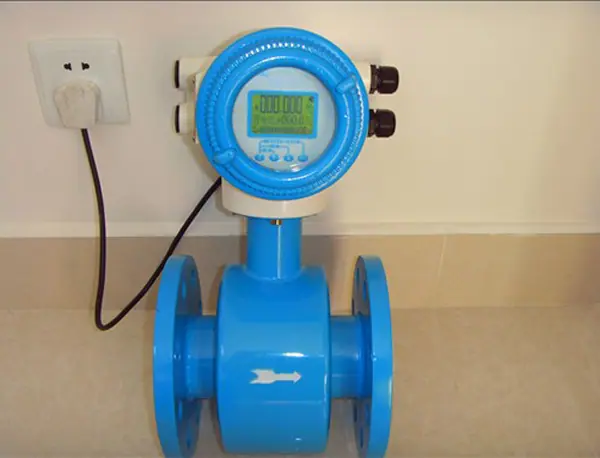

Medidor de Flujo Electromagnético Integrado a Prueba de Explosiones Origen del Envío Medidor de Flujo Electromagnético Integrado a Prueba de Explosiones Origen Estructura

El caudalímetro electromagnético integrado a prueba de explosiones consta de un sensor y un convertidor. Funciona según la ley de inducción electromagnética de Faraday y se utiliza para medir el caudal volumétrico de líquidos conductores con una conductividad superior a 5 μS/cm. Es un instrumento inductivo que mide el caudal volumétrico de medios conductores. Además de medir el caudal volumétrico de líquidos conductores generales, también puede utilizarse para medir el caudal volumétrico de líquidos altamente corrosivos, como ácidos y álcalis fuertes, y líquidos en suspensión bifásica uniforme líquido-sólido, como lodo, pulpa y pulpa de papel.

El caudalímetro electromagnético integrado a prueba de explosiones se utiliza ampliamente en sectores industriales como el petrolero, químico, metalúrgico, textil ligero, papelero y alimentario, así como en la gestión municipal, la construcción de obras hidráulicas, el dragado de ríos y otros campos para la medición de flujo.

1、Procesamiento totalmente digital, fuerte capacidad antiinterferencias, medición fiable, alta precisión, el rango de medición de caudal puede alcanzar 150:1

2. Fuente de alimentación conmutada con EMI ultrabaja, adecuada para una amplia gama de cambios de voltaje de fuente de alimentación y buen rendimiento anti-EMI.

3. Adopta un microprocesador embebido de 16 bits, con rápida velocidad de cálculo, alta precisión y excitación de onda cuadrada de baja frecuencia programable, lo que mejora la estabilidad de la medición de flujo y tiene bajo consumo de energía.

4. Al utilizar dispositivos SMD y tecnología de montaje superficial, el circuito tiene una alta confiabilidad.

5. No hay partes móviles ni piezas que bloqueen el flujo en la tubería y casi no hay pérdida de presión adicional durante la medición.

6. El rango de medición se puede modificar en línea según las necesidades reales del usuario en el sitio.

7. Los resultados de la medición no tienen nada que ver con la distribución de la velocidad del flujo, la presión del fluido, la temperatura, la densidad, la viscosidad y otros parámetros físicos.

8. Pantalla LCD retroiluminada de alta definición, operación de menú chino completo, fácil de usar, simple de operar, fácil de aprender y comprender.

9、Función de grabación total por hora, registra el tráfico total en unidades horarias, adecuada para la medición por tiempo de uso

10、Internamente, hay tres acumuladores que pueden mostrar respectivamente la cantidad acumulada hacia adelante, la cantidad acumulada hacia atrás y la cantidad acumulada de diferencia. La memoria interna no volátil puede registrar 16 tiempos de corte de energía.

11、Operador de mano infrarrojo, velocidad de comunicación de 115 KHz, operación sin contacto a larga distancia de todas las funciones del convertidor (opcional)

Medio de medición: cualquier líquido conductivo (conductividad ≥ 5μs/cm)

Diámetro de medición: DN 10mm----------DN 1600mm

Rango de velocidad de flujo: 0.3-15m/s

Sección de tubería recta: aguas arriba ≥5DN, aguas abajo ≥2DN

Dirección del flujo: hacia adelante, hacia atrás, flujo neto

Nivel de presión: diámetro pequeño (≤ DN 100mm) 1.6MPa; diámetro grande (≥ DN 150mm) 1.0MPa

Rango de temperatura: -25℃-----180℃

Modo de visualización: pantalla LCD retroiluminada de alta definición, operación de menú completamente en chino

Tipo de instrumento: tipo integrado inteligente; tipo dividido inteligente;

Salida de señal: 4-20 mA/0-20 mA/señal de frecuencia/alarma de límite superior, etc.

Material del electrodo: acero inoxidable 316; titanio; Hastelloy HB; HC; tantalio, etc.

Material del forro: Neopreno; Caucho de poliuretano; PO; PTFE; F46, etc.

Fuente de alimentación de trabajo: AC85~265V; DC24V opcional
