Medidor de Agua Tipo Seco con Rotor de Tornillo Horizontal Dn80, Rosca Engrosada, Medidor de Agua Tipo Seco, Medidor de Agua Tipo Seco con Rotor de Tornillo Horizontal

El medidor de agua de hélice, también conocido como medidor de agua Woltmann, pertenece a la rama de los medidores de agua de tipo velocidad. Es un dispositivo de medición de flujo con el principio de medición basado en una hélice giratoria impulsada por el flujo de agua. Se originó en Europa. Después de la invención del medidor de agua con tanque de equilibrio por Croes en Gran Bretaña en 1825, apareció el medidor de agua de hélice y sigue siendo un dispositivo clásico para medir tuberías de gran diámetro hasta el día de hoy.

Este tipo de medidor de agua se compone principalmente de componentes centrales como el cuerpo del medidor, un impulsor tipo hélice, un mecanismo de engranajes reductores y un contador. El cuerpo del medidor está hecho en su mayoría de hierro fundido o hierro dúctil, capaz de soportar una presión de trabajo de hasta 1.6 MPa; el impulsor utiliza un diseño de ala helicoidal, con su eje paralelo a la dirección del flujo de agua, lo que le permite girar de manera estable bajo el impacto del flujo de agua; el mecanismo está hecho de plástico de ingeniería ABS, asegurando una estabilidad operativa a largo plazo; el contador está equipado con un dispositivo de protección de transmisión magnética para resistir la interferencia de campos magnéticos externos.

Su principio de funcionamiento es el siguiente: El flujo de agua impacta el impulsor con una pala en forma de hélice en la dirección axial. La velocidad del impulsor es directamente proporcional a la velocidad del flujo de agua. El movimiento rotacional se transmite al contador a través de un sistema de transmisión de tornillo sin fin y rueda helicoidal. Después de la reducción de engranajes de varias etapas, se muestra el volumen acumulado de agua. El método de medición cumple con los requisitos de precisión para medidores de agua Clase B según la norma internacional ISO 4064.

Los medidores de agua tipo Wolff son adecuados para tuberías de gran diámetro desde DN80 hasta DN200 y se utilizan ampliamente en escenarios de alto caudal, como agua industrial, riego agrícola y tuberías principales de suministro de agua urbano. Los medidores de agua tipo Wolff modernos también pueden integrar tecnología inteligente para lograr funciones como la transmisión remota de datos y el control automático, mejorando el nivel de inteligencia de la gestión de recursos hídricos.

1. 1.

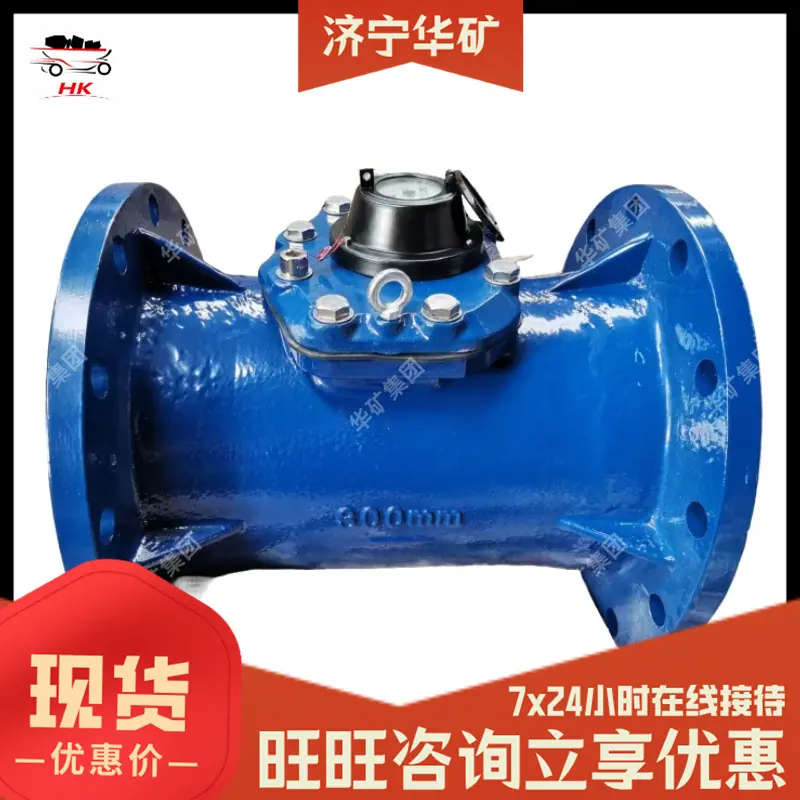

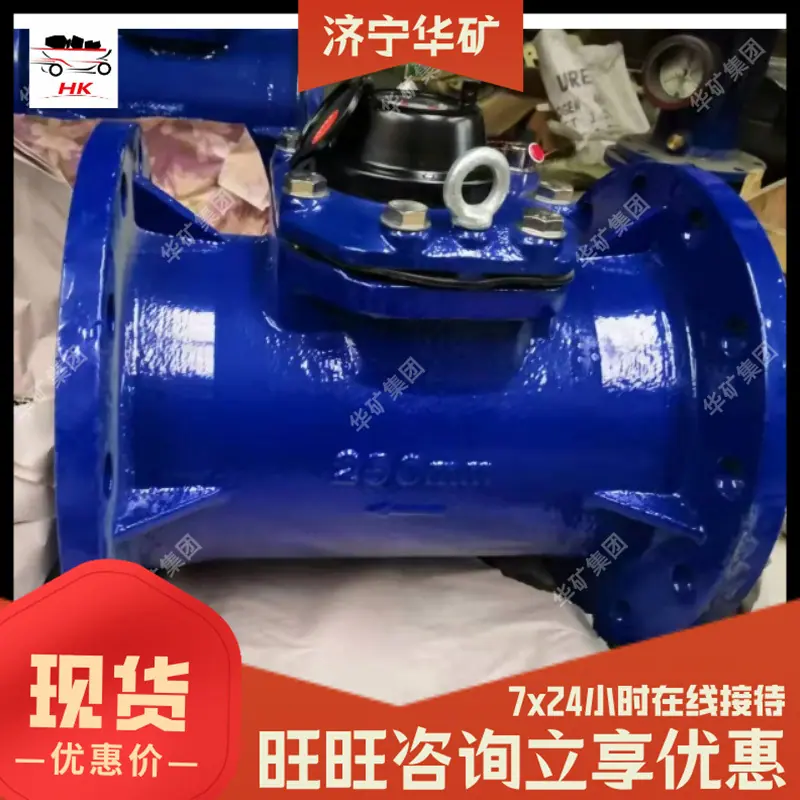

Medidor de Agua Woltmann HorizontalEn un caudalímetro de turbina horizontal, el eje del impulsor se coloca horizontalmente y el flujo de agua está en estado horizontal. Su volumen es relativamente pequeño y la estructura interna está diseñada para que la pérdida de presión sea mínima cuando el agua fluye a través. En caudales normales, la pérdida de presión puede ser tan baja como aproximadamente 0.01 MPa, lo que puede garantizar eficazmente una presión de agua estable y es adecuado para escenarios de transmisión de agua a larga distancia y suministro de agua de alto caudal.

1. 2.

Este tipo de medidor de agua adopta un diseño de mecanismo de medición desmontable, admite mantenimiento sin interrupción, tiene una gran intercambiabilidad de piezas y es conveniente de mantener. Algunos productos adoptan un diseño de impulsor flotante dinámico de fluidos, que mejora la estabilidad y la durabilidad, y puede lograr una medición de amplio rango. El rango de calibre común es DN80-DN200, el rango de medición Q3/Q1 puede alcanzar 100-500, y el caudal de sobrecarga Q4 es 160-500 m³/h. Es adecuado para escenarios como plantas químicas, centrales eléctricas y fábricas de impresión y teñido donde ocurren frecuentemente caudales grandes o extragrandes.

1. 1.

Medidor de agua vertical tipo tornilloEn un caudalímetro de tipo tornillo vertical, el eje del rodete se coloca verticalmente y el agua fluye desde abajo hacia arriba. Tiene un volumen relativamente grande, incluye una pantalla de filtro incorporada, es menos exigente en cuanto a la calidad del agua y tiene una gran capacidad antiincrustante. Este tipo de caudalímetro tiene un buen rendimiento de caudal de arranque y una alta precisión de medición, funcionando excelentemente en la medición de caudales pequeños. Es adecuado para su instalación en escenarios de aplicación con caudales medios y pequeños, como medidores principales para entradas domésticas en comunidades residenciales, empresas e instituciones, centros comerciales, etc. También es adecuado para escenarios con grandes fluctuaciones de caudal, como escuelas y hospitales, que tienen características de uso de agua pico y fuera de pico en sus redes de tuberías.

1. 2.
2. 1.

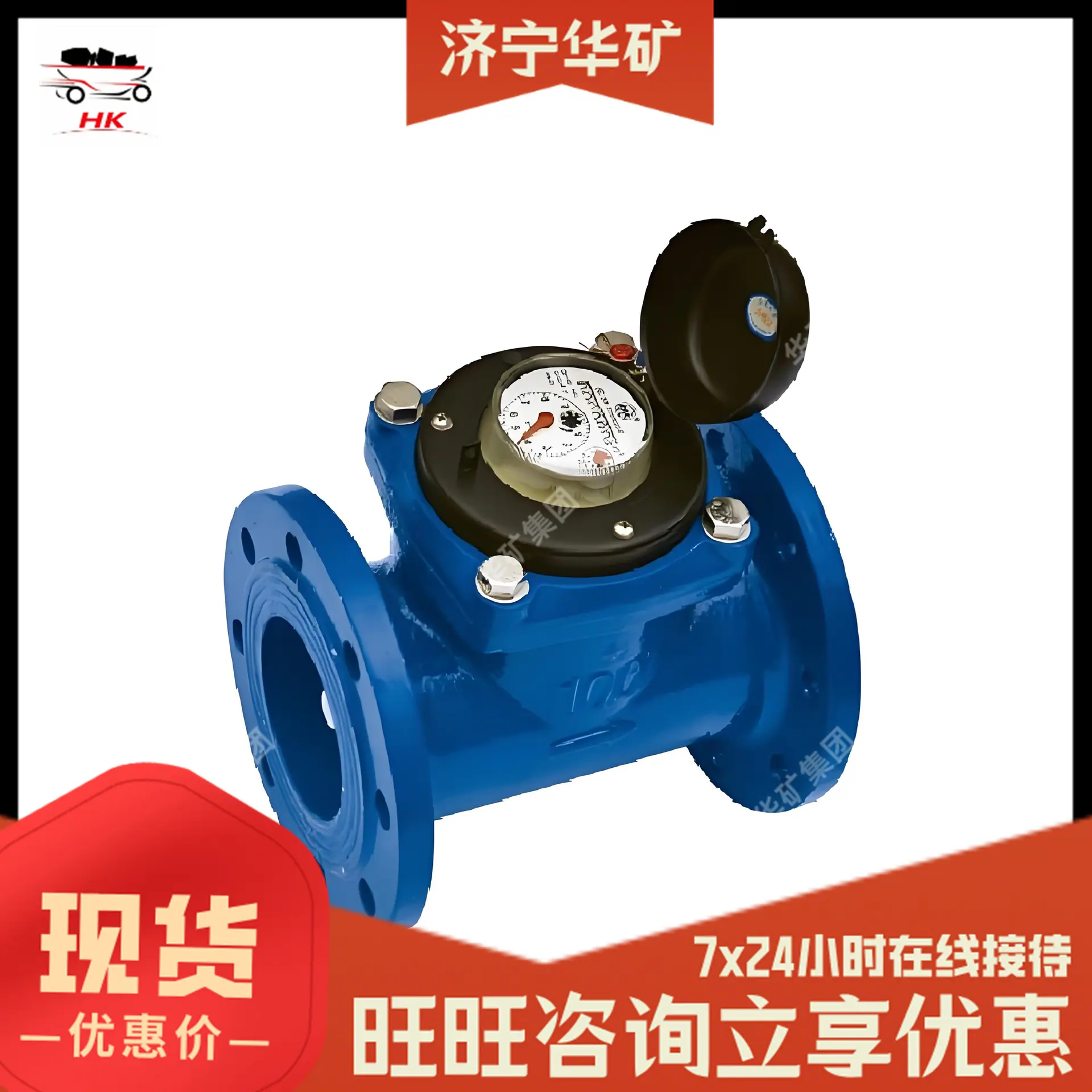

Medidor de Agua de Hélice de Tornillo MecánicoCon una estructura mecánica en su núcleo, impulsa un mecanismo de engranajes a través de la rotación de un rotor de medidor de agua, mostrando finalmente el volumen acumulado de agua en un contador. Utiliza una combinación de ruedas numéricas giratorias y una aguja para una lectura intuitiva y sencilla. Este tipo de medidor de agua tiene tecnología madura, una estructura estable y una precisión de medición que cumple con los requisitos convencionales. Tiene una vida útil relativamente larga y es relativamente económico, lo que lo hace adecuado para escenarios de medición tradicionales que no requieren alta inteligencia.

1. 2.
2. 3.

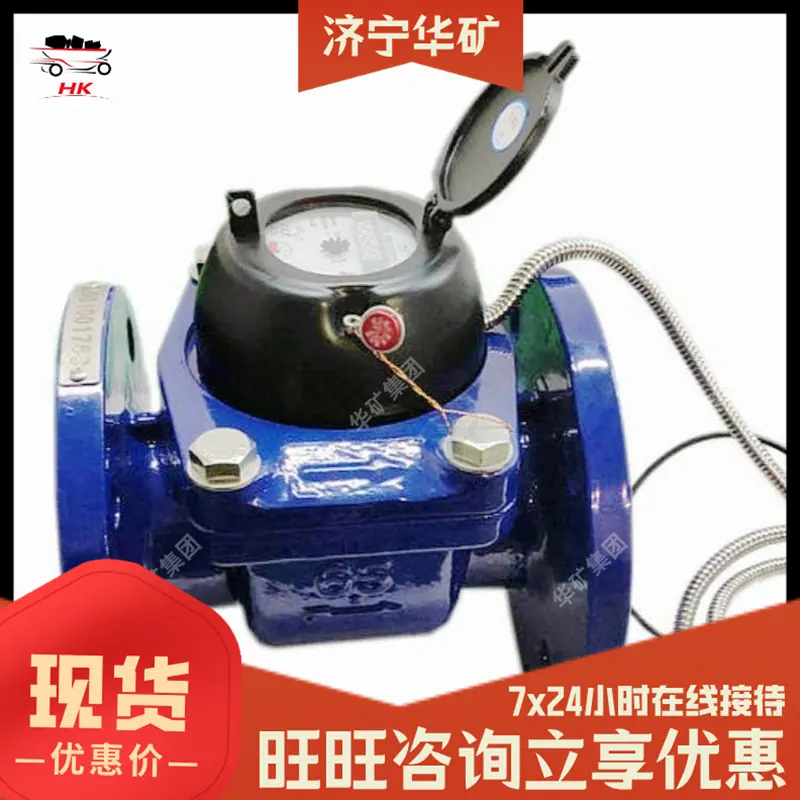

Medidor de Agua Inteligente HelicoidalAl añadir un dispositivo de transmisión de señales al medidor de agua mecánico, la lectura principal y el cambio de valor del medidor de agua se pueden convertir en señales de interruptor o señales de pulso para su salida, habilitando la funcionalidad de transmisión remota. Admite múltiples métodos de comunicación como NB-IoT, 4G, RS485, M-BUS y transmisión remota inalámbrica, utilizados para la lectura automática de medidores y la monitorización remota. Algunos productos también tienen funciones como almacenamiento de datos y alarmas de uso anormal de agua, que pueden ayudar a los departamentos de gestión del agua y a los usuarios a monitorizar el consumo de agua en tiempo real y mejorar la eficiencia de la gestión de los recursos hídricos.

1. 4.

El medidor de agua de turbina tiene un amplio rango de medición, alcanzando R200, R315 o incluso R400, y puede adaptarse al amplio rango de necesidades de medición desde el flujo mínimo hasta el flujo de sobrecarga. Ya sea el caudal común estable en el uso diario o la situación de sobrecarga de gran caudal que ocurre brevemente, puede mantener un rendimiento de medición estable. No es necesario reemplazar frecuentemente el equipo según los cambios de caudal, lo que lo hace adecuado para varios escenarios complejos de uso del agua.

Los medidores de agua tipo tornillo horizontal tienen una pérdida de presión extremadamente baja debido a su diseño con entrada y salida de flujo de agua axial. Bajo caudales comunes, la pérdida de presión puede ser tan baja como aproximadamente 0.01 MPa, asegurando eficazmente una presión de agua estable durante la transmisión de agua. Esta característica los hace muy adecuados para la transmisión de agua a larga distancia y escenarios de suministro de agua de alto caudal, reduciendo los problemas de uso de agua causados por caídas de presión y disminuyendo el consumo de energía.

La carcasa está fabricada de hierro fundido o hierro dúctil, capaz de soportar presiones de trabajo más altas, y posee buena resistencia al impacto y a la corrosión; el mecanismo está fabricado con plástico de ingeniería ABS, asegurando una estabilidad operativa a largo plazo. El medidor de agua horizontal de tipo tornillo desmontable admite mantenimiento sin interrupción, tiene una alta intercambiabilidad de piezas y no requiere el cierre de todo el sistema de tuberías durante las reparaciones, lo que puede reducir significativamente el tiempo de mantenimiento y disminuir los costos de mantenimiento.

Los medidores de agua de turbina modernos pueden integrar múltiples módulos inteligentes para lograr funciones como la lectura remota de medidores, el monitoreo de datos y el control automático. A través del sistema inteligente, los departamentos de suministro de agua pueden conocer la situación del uso del agua en la red de tuberías en tiempo real y detectar rápidamente problemas anormales como fugas; los usuarios también pueden ver sus datos de consumo de agua a través de dispositivos terminales, mejorando el refinamiento de la gestión del agua.

Diseñado para escenarios de alto caudal, como suministro de agua industrial, riego agrícola y suministro de agua en tuberías principales urbanas. Sus características de amplio rango de medición y baja pérdida de presión le permiten manejar de manera estable el impacto de grandes flujos de agua, asegurando datos de medición precisos y confiables, y satisfaciendo las necesidades de medición de agua en escenarios de alto caudal.

Fabricado con una estructura de medición mecánica madura, materiales de alta calidad y mano de obra de precisión, la precisión de la medición cumple con los estándares nacionales y el rendimiento es estable. El contador está equipado con un dispositivo de protección de transmisión magnética, que puede resistir la interferencia de campos magnéticos externos, asegurando la autenticidad y precisión de los datos de medición.
