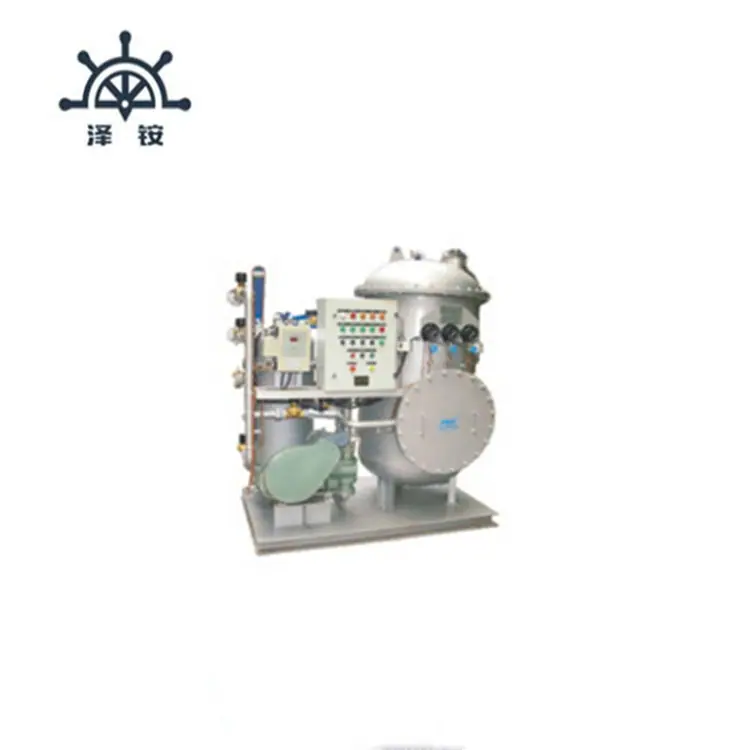

ZYFM-1.0 separador de aceite y agua marino separador de sentina ZYFM-0.1/0.25/0.5 separación de aceite y agua

Propósito y características:
El separador de agua de sentina serie ZYFM es un nuevo tipo de separador de aceite y agua por microfiltración al vacío. Es ampliamente aplicable al tratamiento de agua de sentina aceitosa en buques y aguas residuales aceitosas de puertos, muelles y empresas industriales y mineras. Cumple plenamente con las disposiciones de las regulaciones IMO-MEPC107(49) y puede cumplir con el requisito del estándar del gobierno chino para la descarga de aguas residuales aceitosas, que es inferior a 15 mg/L. El producto ha obtenido el Certificado de Aprobación de Tipo de la Sociedad de Clasificación de China y la Notificación de Aprobación de la OMI.
El separador de agua de sentina serie ZYFM tiene un rango de procesamiento de 0.25 m³/h a 5 m³/h, con un total de seis especificaciones. El separador está compuesto por separadores primarios y secundarios, bombas, cajas de control eléctrico, registradores de alarma de contenido de aceite, válvulas de cambio y sistemas de detección de circulación, entre otros accesorios.
La bomba a juego no absorbe directamente las aguas residuales aceitosas, lo que evita la emulsificación de las aguas residuales de petróleo crudo y garantiza una buena eficiencia de separación del separador. Esto reduce la carga sobre el separador de aceite emulsionado secundario y prolonga su vida útil.
El elemento coalescente en el separador se puede retrolavar automáticamente, no se obstruye y no requiere reemplazo para uso a largo plazo.
La separación y la emulsificación secundaria de la separación de aceite se pueden convertir automáticamente, la descarga de aceite se controla automáticamente y hay múltiples medidas de protección. Operación simple, alta fiabilidad, cumple con los requisitos para salas de máquinas no tripuladas.
El registrador de alarma de contenido de aceite a juego puede mostrar automáticamente la concentración de aceite en el agua de descarga. Cuando el agua de descarga no cumple con las especificaciones, puede alarmar, registrar y regresar automáticamente a la sentina. Una serie de productos con especificaciones completas, capaces de satisfacer las necesidades de varios tipos de embarcaciones.
Resumen del principio:
La bomba de tornillo a juego crea un vacío en el dispositivo de separación durante el proceso de bombeo del agua residual tratada desde el puerto de descarga. El agua de sentina entra en el separador a través de un filtro grueso y una válvula de entrada de agua superior/descarga de aceite, y se rocía a través de una boquilla difusora en el interior para la separación preliminar de aceite y agua. Las gotas grandes de aceite flotan hacia la parte superior, y el agua residual que contiene pequeñas gotas de aceite fluye hacia abajo hacia un coalescedor especialmente diseñado. Dentro del coalescedor, el aceite y el agua se coalescen y separan, formando gotas de aceite más grandes que flotan hacia la cámara de recolección de aceite superior. El agua residual tratada fluye entonces hacia abajo a través de la parte inferior del separador, llega a la válvula de T de entrada de agua inferior, entra en el puerto de succión de la bomba de tornillo único, sale del puerto de descarga de la bomba y luego se descarga por la borda a través de la válvula de T de descarga, las válvulas de cambio de una y dos etapas (válvulas solenoides normalmente abiertas, normalmente cerradas) y la válvula de retención de descarga.
Cuando el agua descargada del separador no cumple los requisitos, el registrador de alarma de contenido de aceite envía una señal, la válvula solenoide (normalmente abierta, normalmente cerrada) actúa y el agua descargada entra en el separador secundario de aceite emulsionado para un tratamiento adicional de microfiltración y separación. El agua descargada que cumple los requisitos se descarga por la borda a través de la válvula solenoide de descarga secundaria (válvula de retención de parada de descarga secundaria), y después de treinta minutos, se devuelve al separador para su tratamiento, restableciendo las condiciones de funcionamiento mencionadas anteriormente. Cuando el rendimiento de tratamiento del separador secundario de aceite emulsionado falla y la descarga secundaria no cumple los requisitos, el registrador de alarma de contenido de aceite envía una señal nuevamente, la válvula solenoide de retorno al tanque se abre y el agua tratada regresa a la sentina a través de esta válvula. Cuando la condición de funcionamiento es separación por microfiltración secundaria, la válvula reguladora de descarga de lodos en la parte superior del separador secundario está normalmente abierta, y una porción de las aguas residuales aceitosas que contienen materia suspendida sólida fina se devuelve a la sentina a través de esta válvula para reducir la resistencia al obstrucción del microfiltro. La apertura de la válvula reguladora de descarga de lodos se ajusta a 1/2 del caudal de descarga nominal observando el caudalímetro.
Cuando los residuos aceitosos separados se acumulan hasta cierto nivel en la parte superior del separador, el detector de nivel de aceite activa una señal. El dispositivo de separación controlado por aire abre la válvula solenoide de control. El aire comprimido entra simultáneamente en los cilindros superiores de las tres válvulas de tres vías, empujando los pistones hacia abajo. Esto cierra los puertos normalmente abiertos y abre los puertos normalmente cerrados, deteniendo temporalmente la entrada de agua de sentina al separador y deteniendo temporalmente la descarga de agua separada. El agua de mar (agua limpia) entra en el puerto de succión de la bomba a través del puerto normalmente cerrado de la válvula de tres vías de entrada. Desde la salida de la bomba, entra en la parte inferior del separador a través del puerto normalmente cerrado de la válvula de tres vías de drenaje. Fluye en dirección inversa a través del coalescedor para el retrolavado, cambiando el estado interno del separador de vacío a presión. Los residuos aceitosos acumulados en la parte superior se descargan al tanque de residuos aceitosos a través del puerto normalmente cerrado de la válvula de tres vías de descarga superior de agua/aceite.
