Suministro directo de fábrica tubo de seguridad de fusible de vidrio de 5 * 20 mm F1-30AL250V 100 piezas/caja en stock

Fusible tubular

 Corriente Nominal: F0.5A, F1A, F2A, F2.5A, F3A, F4A, F5A, F6A, F7A, F8A, F9A, F10A, F12A, F13A, F15A, F20A, F25A, F30A

Dimensiones

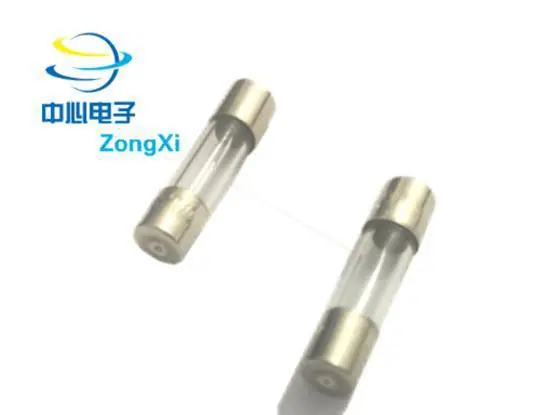

foto del producto

Material del Apéndice

Un fusible tubular (eslabón fusible) generalmente se compone de tres partes: Primero, la parte fusible, que es el núcleo del fusible. Los parámetros más importantes del fusible dependen directamente de esta parte, y también es la parte más grande que afecta el rendimiento del fusible. Segundo, las partes del electrodo, generalmente dos, que son componentes importantes para conectar la parte fusible al circuito. Deben tener buena conductividad y no deben generar una resistencia de contacto significativa durante la instalación. Generalmente son capuchones y pines de cobre. Tercero, la parte de soporte. El elemento fusible (hilo fusible) de un fusible suele ser delgado y flexible. El papel del soporte es fijar el elemento fusible y hacer que las tres partes formen un todo rígido para facilitar la instalación y el uso. Debe tener buena resistencia mecánica, aislamiento, resistencia al calor y retardancia a la llama. Durante el uso, no deben ocurrir fenómenos como rotura, deformación, quemadura y cortocircuitos. Generalmente es un tubo de vidrio o un tubo de cerámica. En esta parte, algunos fusibles también tienen un dispositivo de extinción de arco, que se logra llenando el tubo de vidrio o el tubo de cerámica con arena, generalmente arena de cuarzo.

Requisitos generales

•Dimensiones

Tamaño--6.3x32, 5.2x20, 4.5x15, 3.6x10……

Apariencia--El cuerpo del tubo está limpio y libre de defectos, y el chapado en el extremo es brillante y uniforme

• Fusible--Centrado o diagonal

Evite tocar la pared interior para prevenir cambios en las condiciones de disipación de calor y características de fusión alteradas.

• Espacio--El espacio entre la pared exterior del tubo y la pared interior de la tapa de cobre es apropiado

Evite el aflojamiento y la caída del tapón de cobre o el desbordamiento de la soldadura

• Cantidad de estaño—La cantidad adecuada de estaño asegura una buena conexión y fuerza de unión

logo

• Método: Estampado o laminado, sin deformar la tapa de cobre

• Contenido: Terminal 1: Marca comercial, Certificación de seguridad

Terminal 2: Características de fusión, En, Capacidad de ruptura, Un

• Requisitos: El puesto puede estar en la circunferencia y la parte superior de la tapa final.

Código de característica de fusión: FF, F, M, T, TT

Entrada: Menos de 1A-XXX mA, etc. Mayor que 1A-XX A

Capacidad de división: H, L

Un：XXX V

• Caso especial: Marcas con anillos de color o texto impreso en el cuerpo del tubo

Requisitos Mecánicos

• Colimación: Pase el calibre de colimación para ser calificado

• Resistencia de la unión: La fuerza de unión entre el tapón final y el tubo

Evaluar mediante fuerza de tracción y par

Cantidad adecuada de adhesivo, o ajuste apretado

• Fuerza de doblado y elongación del alambre de plomo: Puede garantizar la implementación del proceso y la calidad

Requisitos del conector

• Requisitos Generales: Resistencia de Contacto, Fuerza/Ciclos de Inserción/Extracción, Resistencia de Aislamiento, Tensión de Rigidez Dieléctrica y Retardancia a la Llama, Soldabilidad...

• Clip de fusible: Elasticidad del material metálico, presión de contacto

• Portafusibles: Resiliencia del material metálico, presión de contacto

• Caja de fusibles: Fuerza de retorno por resorte

• Portafusibles: Fuerza de retroceso del resorte

Requisitos eléctricos

•Características de fusión

Corriente de mantenimiento: 1.05/1.1 pulg o 1.15/1.2 pulg no funciona

Corriente de ruptura: 2/2.1 pulg., 2.75 pulg., 4 pulg., 10 pulg. operan dentro del tiempo especificado

•Capacidad de división

Sección de puntuación baja: Elige el mayor entre 35A o 10 In

División Media: 150A Alta Capacidad de Ruptura—1500A

No presenta fenómenos como arco continuo/ignición/fragmentación del elemento fusible, aislamiento después de la desconexión

La resistencia debe ser mayor que 0.1 M

•Durabilidad

1.05 pulg. a través de 1h断15min, continuamente 100 ciclos, último 1 ciclo 1.2 pulg.

O 1.5 Pulg., la caída de voltaje después de la prueba no excede el 10% y las marcas permanecen claras.

Mercados de Aplicación Principales

• Electrodomésticos

• Instrumentos y medidores

• Caja de distribución e interruptores de enchufe

• Maquinaria y otros equipos

• Fuente de Alimentación y Convertidor

•……

Tendencias de Desarrollo Tecnológico

•con cable de plomo

• Las especificaciones actuales se están desarrollando tanto hacia los extremos altos como bajos

• Las dimensiones se están desarrollando hacia tamaños más pequeños

• Aumentar el nivel de voltaje

• Características de fusión diversificadas
