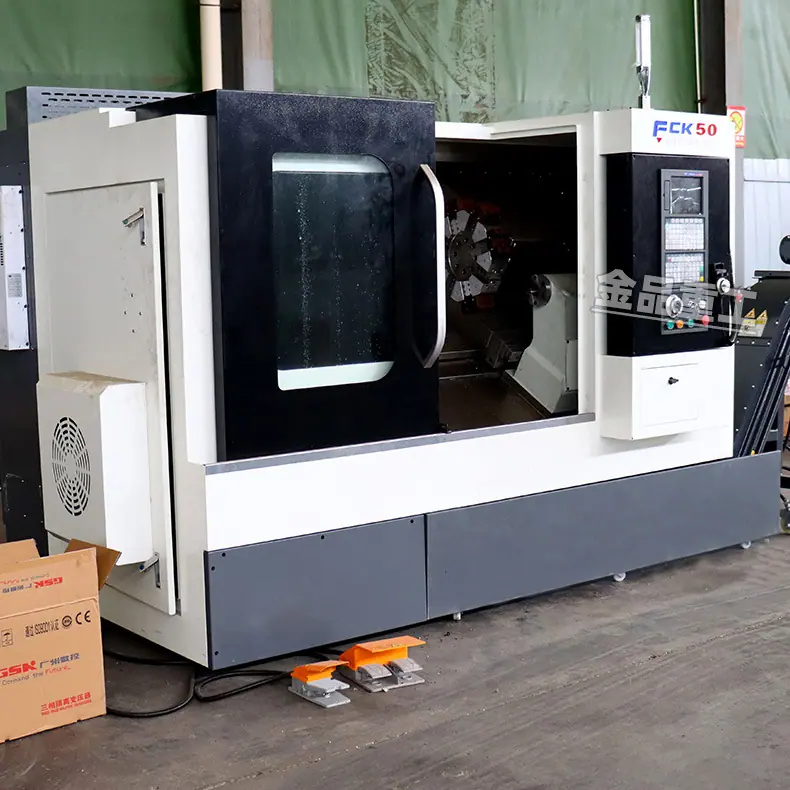

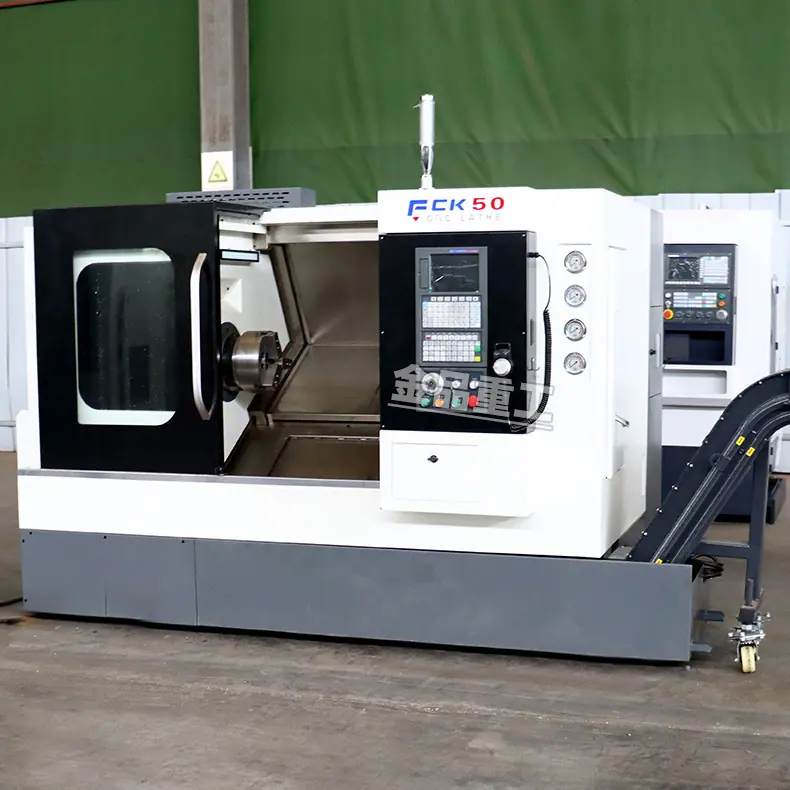

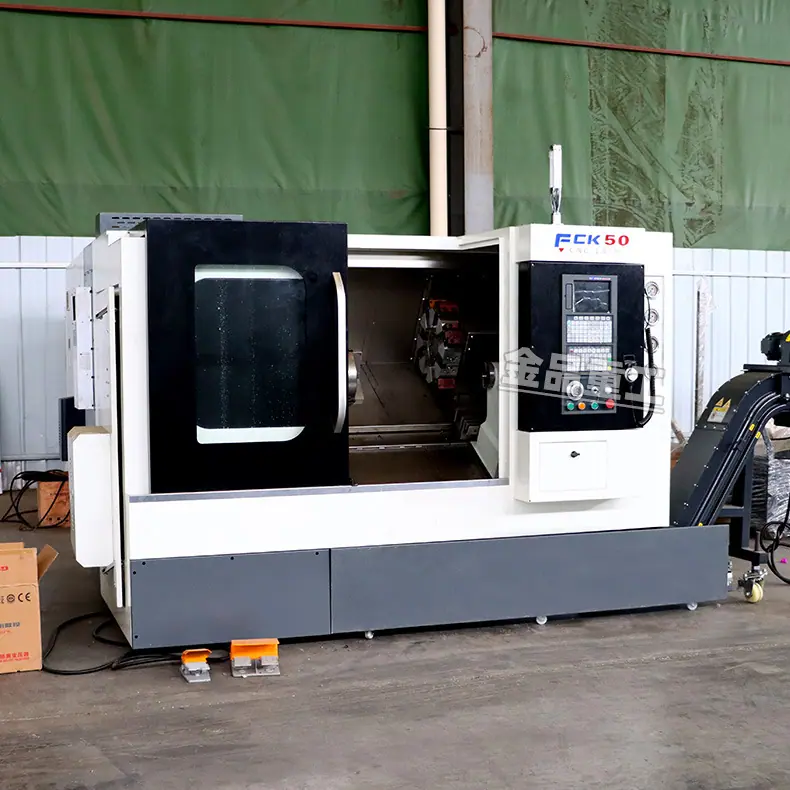

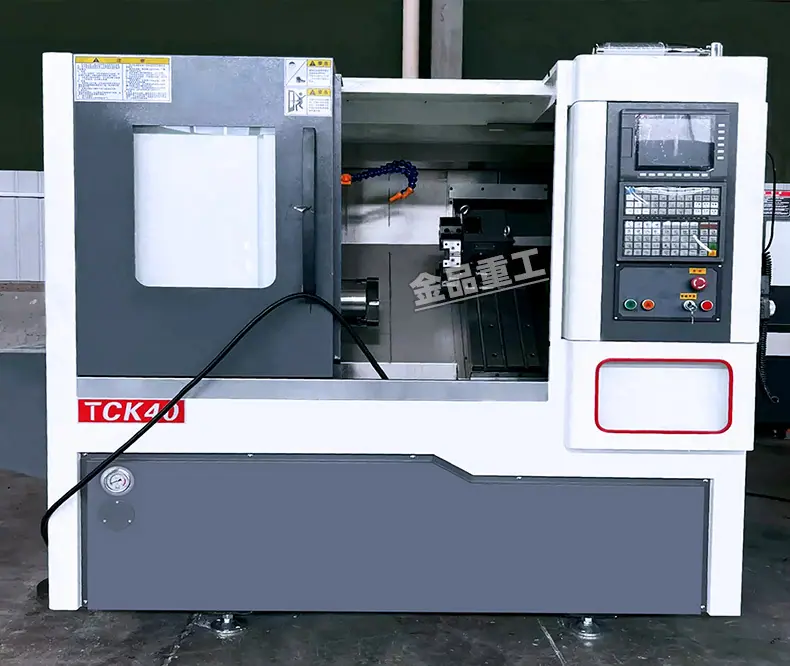

Torno CNC TCK40 Torno de Banco Inclinado CNC TCK6432 Robot de Pórtico Pequeño Torno de Banco Inclinado Suministro Directo del Fabricante
Variaciones
|
Los principales parámetros técnicos |
PRESUPUESTO |
Unidades |
TCK46 |
|
Diámetro máximo de rotación del lecho |
Columpio sobre la cama |
mm |
460 |
|
Diámetro máximo de rotación en la corredera horizontal |
Balanceo sobre carro transversal |
mm |
170 |
|
Longitud máxima de la pieza de trabajo |
Distancia entre centros |
mm |
350 |
|
Rango de diámetro del orificio del husillo |
Orificio del husillo |
mm |
56 |
|
Diámetro del orificio de la barra |
Capacidad de la barra |
mm |
45 |
|
Modelo de nariz de huso |
Tipo de punta de husillo |
- |
A2-5 |
|
Serie de velocidades del husillo |
Pasos de velocidad del husillo |
- |
Velocidad continuamente variable Sin escalones |
|
Rango de velocidad del husillo |
Rango de velocidad del husillo |
rpm |
3500 |
|
Tipo de portaherramientas |
Torreta/puesto de herramientas |
- |
Torreta hidráulica de 8 estacionesTorreta hidráulica |
|
Tamaño de la herramienta |
Tamaño de la herramienta |
mm |
25x25 |
|
Recorrido del eje X |
Recorrido del eje X |
mm |
240 |
|
Recorrido del eje Z |
Recorrido del eje Z |
mm |
400 |
|
Velocidad de avance rápido del eje X |
Desplazamiento rápido del eje X |
mm/min |
18000 |
|
Velocidad de avance rápido del eje Z |
Desplazamiento rápido del eje Z |
mm/min |
18000 |
|
Motor de husillo |
Motor del husillo principal |
kilovatios |
5.5 |
|
Diámetro del manguito del contrapunto |
Diámetro del eje del contrapunto |
mm |
70 |
|
Cono de manguito de contrapunto |
Cono del eje del contrapunto |
- |
MT5 |
|
Recorrido del manguito del contrapunto |
Recorrido del eje del contrapunto |
mm |
80 |
|
Recorrido del contrapunto |
Recorrido del contrapunto |
mm |
200 |
|
Tipo de riel guía |
Tipo de riel guía |
- |
Riel lineal de cama inclinada |
|
Peso de la máquina |
Peso de la máquina |
kilogramo |
2600 |
|
Dimensiones |
Dimensión total |
mm |
2500x1700x1750 |
