Ámbito de aplicación
Bomba centrífuga multietapa tipo DEs una bomba centrífuga horizontal, de aspiración simple, multietapa y segmentada. Es adecuada para el transporte de agua limpia sin partículas sólidas o líquido neutro con propiedades físicas y químicas similares a las del agua limpia. La temperatura del fluido es inferior a 80 °C. Es adecuada para el suministro y drenaje de agua en ciudades, fábricas, minas y campos agrícolas.
Bomba multietapa para minería tipo MDSe trata de una bomba multietapa resistente al desgaste para minería, desarrollada a partir de la bomba tipo D. El canal de flujo está fabricado con material resistente al desgaste, con buena resistencia a la cavitación y al desgaste, ahorro de energía, larga vida útil y otras características. Es adecuada para el transporte de aguas residuales con pequeñas cantidades de partículas sólidas (tamaño de partícula inferior a 1 mm), agua de precipitación minera o líquidos neutros con propiedades físicas y químicas. La temperatura del fluido es inferior a 40 °C. Es adecuada para la descarga de aguas residuales con impurezas en minerales de hierro, minas de carbón y fábricas.
Rango de rendimiento
Caudal: 6,3~500 m3/h
Altura de agua: 50~650 metros
Mantenimiento diario: Aceite lubricante
Significado del tipo
D (MD) 155 - 30×7
D-Bomba de agua multietapa
Tipo MD-Bomba multietapa resistente al desgaste para minería
155 -Caudal (m3/h)
30 -Altura del impulsor de una sola etapa (m)
7-serie
Estructura y características

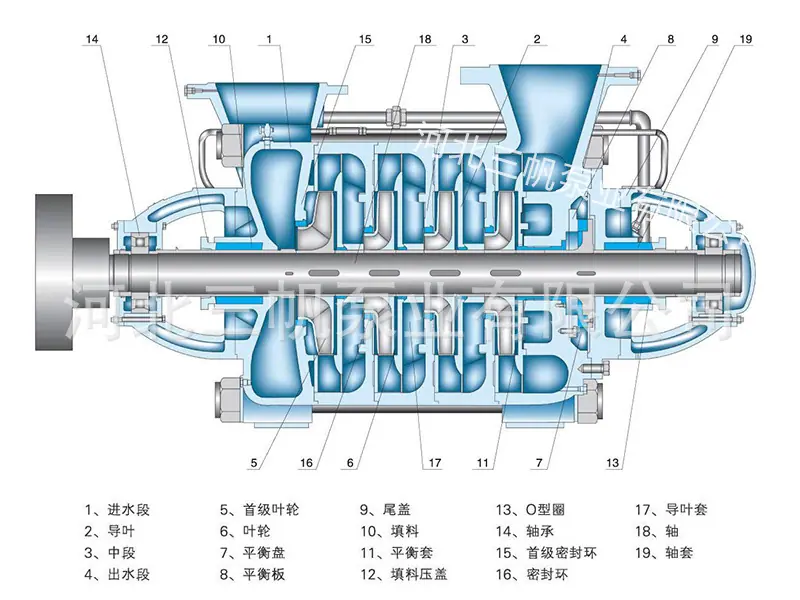

La bomba multietapa tipo D se compone principalmente de una cámara de trabajo, un componente de rotor, un componente de cojinete, un dispositivo de sellado del eje, un dispositivo de equilibrio, un dispositivo de transmisión, etc.
·La bomba gira en el sentido de las agujas del reloj cuando se la observa desde el extremo de transmisión.
Fuente de alimentación aplicable: 50 Hz o 60 Hz
Modo de conducción: motor o motor diésel
El dispositivo de equilibrio asegura un equilibrio efectivo de la fuerza axial de la bomba.
Material de las piezas de flujo continuo:
Las bombas centrífugas multietapa de la serie D se pueden personalizar según diferentes materiales. Las principales configuraciones de materiales son las siguientes:
| medio | agua clara | agua potable | Aguas residuales | agua caliente | agua de mar |
| Cuerpo de la bomba | Hierro gris (HT250) | S.S304 | Hierro dúctil (QT500) | Acero fundido | Acero dúplex SS 2205 |
| impulso | Hierro gris (HT250) | S.S304 | Hierro dúctil (QT500) | 2Cr13 | Acero dúplex SS 2205 |
| Paletas guía | Hierro gris (HT250) | S.S304 | Hierro dúctil (QT500) | 2Cr13 | Acero dúplex SS 2205 |
| eje | CS 45 | S.S304 | 40Cr | 40Cr | Acero dúplex SS 2205 |
| Cojinete | CS 45 | S.S304 | S.S304 | S.S304 | Acero dúplex SS 2205 |

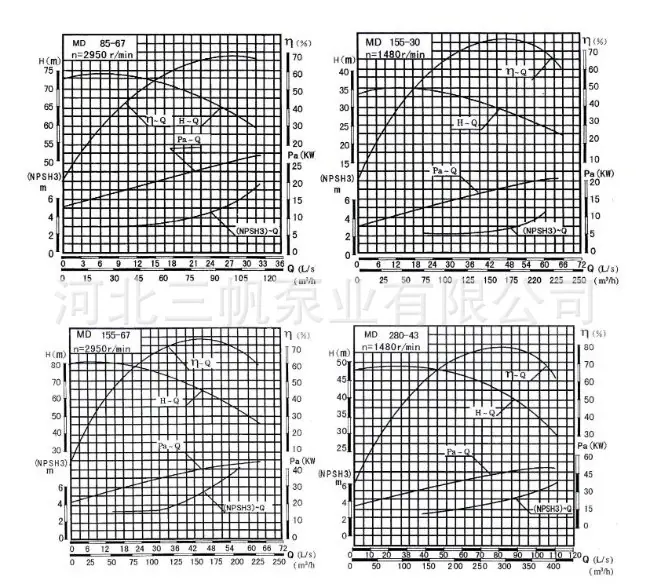

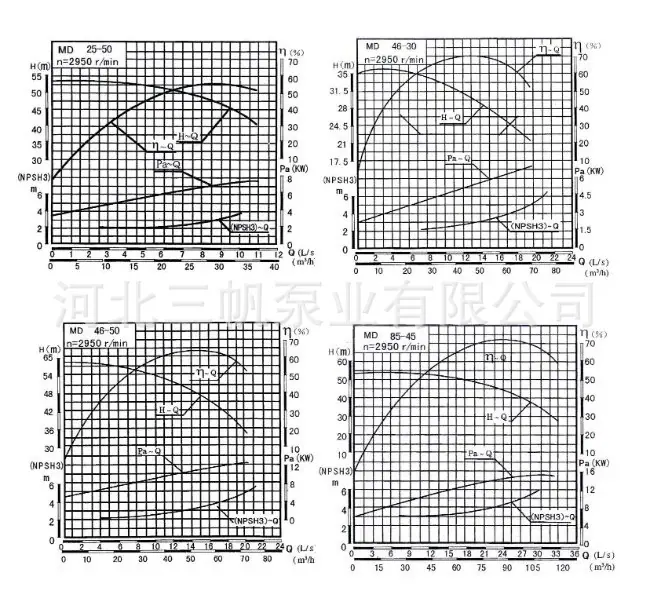

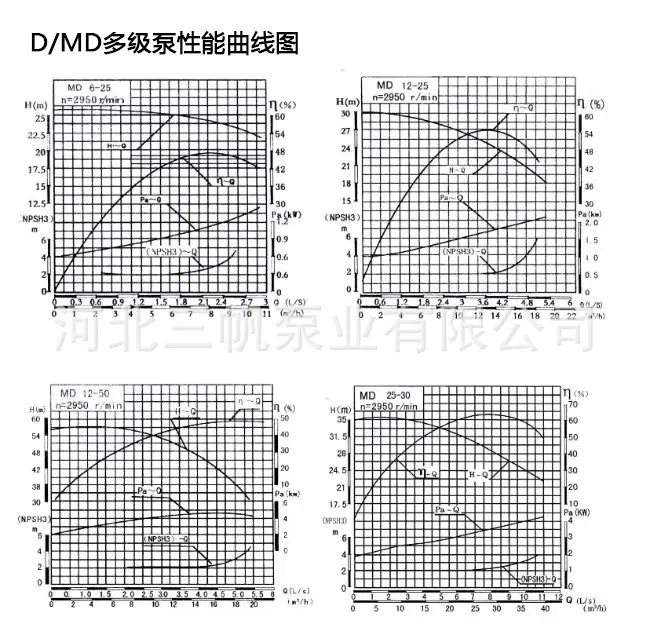

Parámetros de rendimiento de la bomba centrífuga multietapa D/MD
| modelo |
fluir
Q
(m3/h)
|
Elevar
H
(metro)
|
Velocidad de rotación
norte
r/min
|
fuerza
(KW)
|
importación exportación
(milímetros)
|
| MD/D6-25×3~12 | 3,7~7,5 | 75~300 | 2950 | 5,5~18,5 | 40/40 |
| MD/D12-25×3~12 | 7,5~15 | 75~338 | 2950 | 7,5~30 | 50 / 40 |
| MD/D25-30×3~10 | 15~30 | 90~300 | 2950 | 15~45 | 65 / 65 |
| MD/D25-50×3~12 | 15~30 | 150~600 | 2950 | 30~110 | 65 / 65 |
| MD/D46-30×3~10 | 30~55 | 90~260 | 2950 | 22~75 | 80 / 65 |
| MD/D46-50×3~12 | 30~55 | 150~600 | 2950 | 37~132 | 80/80 |
| MD/D85-45×2~9 | 55~100 | 90~450 | 2950 | 37~160 | 100/100 |
| MD/D85-67×3~9 | 55~100 | 201~603 | 2950 | 90~250 | 100/100 |
| MD/D155-30×2~10 | 100~185 | 60~300 | 1480 | 55~220 | 150/150 |
| MD/D155-67×3~10 | 100~185 | 201~603 | 2950 | 132~400 | 150/150 |
| MD/D280-43×2~9 | 185~335 | 86~387 | 1480 | 110~450 | 200/200 |
| MD/D280-65×3~10 | 185~335 | 195~650 | 1480 | 110~800 | 200/200 |
| MD/D450-60×2~10 | 355~500 | 120~600 | 1480 | 220~1120 | 200/200 |

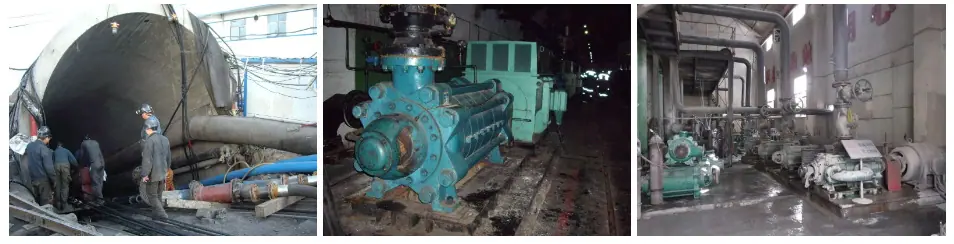

Casos de aplicación de ingeniería
