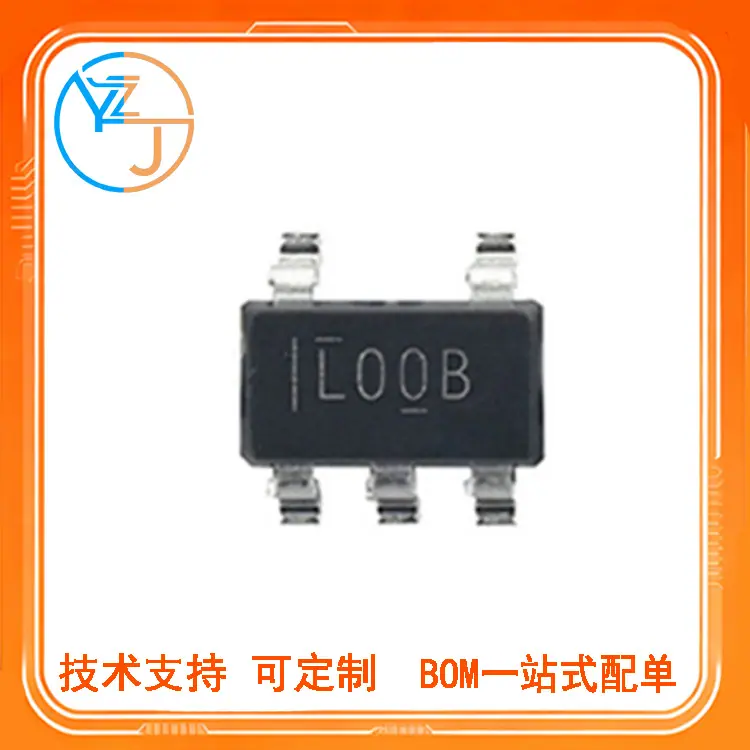

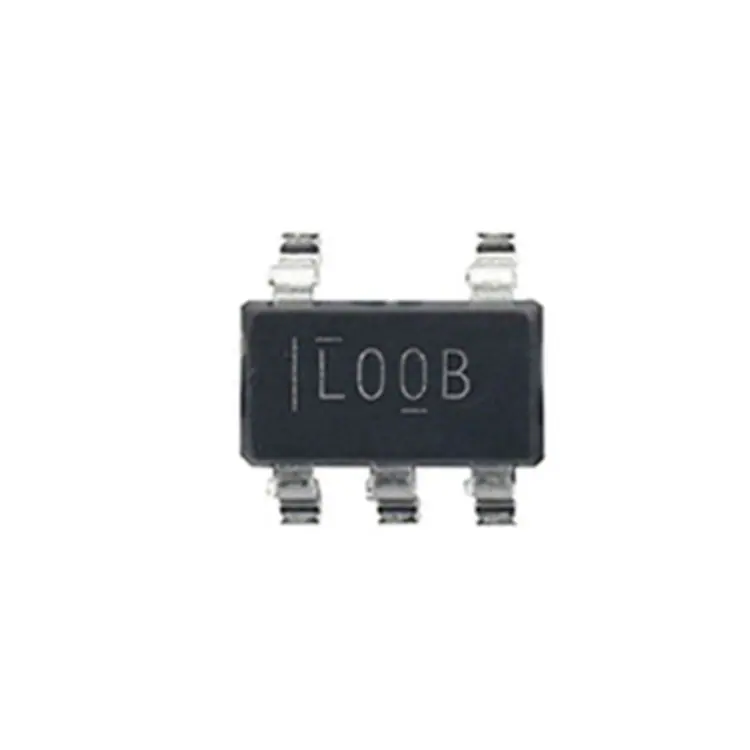

Lp2980Im5X-Adj/3.3/5.0 Aim5X/3.3/5.0 Chip Regulador Lineal Sot23-5

Producto: Reguladores de Voltaje Lineales de Baja Potencia y Baja Caída (LDO) Serie TI LP2980｜Paquete: SOT23-5 (DBV, 2.9×1.6mm), con Pin de Control de Habilitación EN

• Paquete: SOT23-5（DBV）
• Voltaje de entrada:2.5V ~ 16V
• Corriente máxima de salida:50 mA
• Distinción de Versión del Modelo:
  • LP2980IM5X-ADJ: Salida ajustable,1.2V~16V，depende de la configuración de división de voltaje por resistencia externa
  • LP2980IM5X-3.3: Precisión Estándar Salida Fija 3.3V
  • LP2980IM5X-5.0: Precisión Estándar Salida Fija 5.0V
  • LP2980AIM5X-3.3: Clase A de Alta Precisión, Salida Fija de 3.3V, Precisión ±1%
  • LP2980AIM5X-5.0: Clase A de Alta Precisión Salida Fija de 5.0V, Precisión ±1%
• Corriente Estática: Típica 69μA sin carga, características de consumo de energía ultrabajo, pérdida de espera extremadamente baja
• Funciones integradas: control de interruptor de habilitación EN, arranque suave, protección contra limitación de corriente, protección contra sobrecalentamiento
• Relación de Rechazo a la Fuente de Alimentación PSRR: 75 dB típico a 1 kHz, 45 dB típico a 1 MHz, suprime el ruido DC-DC de la etapa previa
• Capacitancia de Salida: Un mínimo de un capacitor cerámico de 2.2μF es suficiente para la estabilidad, compatible con capacitores de baja ESR
• Temperatura de funcionamiento:-40℃ ~ +125℃
• Nivel de Sensibilidad a la Humedad: MSL1, Sin límite de vida útil después de abrir, Pico de reflujo 260℃
• Protección Ambiental: Cumple con RoHS, REACH

El LP2980 es un chip regulador de voltaje LDO en miniatura de ultra bajo consumo lanzado por TI, que cuenta con un encapsulado SOT23-5 de montaje superficial ultracompacto. Tiene un pin de habilitación independiente, que permite el control por software de encendido/apagado, lo que lo hace muy adecuado para productos alimentados por batería. El sufijo 'IM' denota la versión estándar; el sufijo 'AIM' denota la versión de alta precisión Grado A, con una precisión de salida de hasta ±1% en todo el rango de temperatura y carga. El producto cubre varias especificaciones, incluyendo salidas ajustables ADJ, fijas de 3.3V y 5V, ofreciendo una selección flexible. El chip tiene una corriente de reposo muy baja, extendiendo eficazmente la duración de la batería; incorpora arranque suave para reducir la corriente de irrupción durante el encendido, junto con protección integrada contra sobrecorriente y térmica para alta fiabilidad. El circuito periférico es simple y ocupa un área pequeña en la PCB. Producto nuevo en stock original, admite compras de muestras y al por mayor.

1. La salida máxima es de solo 50 mA,No apto para cargas de alta corriente
2. Coloque el condensador de desacoplo de entrada de 0.1μF cerca del pin de entrada y utilice un condensador cerámico de ≥2.2μF en el terminal de salida.
3. Dispositivo MSL1, sin control de sensibilidad a la humedad, fácil de soldar
4. ES Cuando el pin de habilitación no se utiliza, conéctelo directamente a un nivel alto para mantener la fuente de alimentación encendida normalmente.
5. El voltaje de salida de la versión ajustable ADJ debe usarse con una red divisora de voltaje externa.
6. La versión AIM de alta precisión es adecuada para circuitos analógicos con estrictos requisitos de precisión de voltaje.

Equipos a batería, nodos sensores inalámbricos, instrumentos de detección portátiles, módulos de alimentación de sensores, fuente de alimentación de baja corriente para microcontroladores, placas de control de seguridad, electrónica vestible, pequeñas placas de adquisición de datos industriales

Regulador Lineal de Caída Baja (Low-Dropout) IC Nuevo LP2980IM5X / LP2980AIM5X, Paquete SMD SOT23-5 La serie LP2980 es un regulador lineal de baja caída de micropower de Texas Instruments, equipado con un pin de habilitación para control de encendido/apagado. Paquete: SOT23-5 (DBV), dimensión 2.9mm × 1.6mm. Rango de Voltaje de Entrada: 2.5V ~ 16V. Corriente Máxima Continua de Salida: 50mA. Versiones de Parte: LP2980IM5X-ADJ: Salida ajustable 1.2V~16V mediante divisor de voltaje resistivo externo LP2980IM5X-3.3: Grado estándar fijo 3.3V LP2980IM5X-5.0: Grado estándar fijo 5.0V LP2980AIM5X-3.3: Grado A de alta precisión fijo 3.3V, precisión ±1% LP2980AIM5X-5.0: Grado A de alta precisión fijo 5.0V, precisión ±1% Corriente Quiescente Típica: 69μA sin carga para un consumo de energía de espera ultrabajo. Funciones Integradas: Control de pin de habilitación, arranque suave, protección contra límite de corriente, protección contra apagado térmico. PSRR: 75dB a 1kHz, 45dB a 1MHz para suprimir el ruido de conmutación de los convertidores DC-DC aguas arriba. Requisito de Estabilidad: Condensador de salida cerámico mínimo de 2.2μF, compatible con condensadores de bajo ESR. Rango de Temperatura de Operación: -40℃ ~ +125℃. Nivel de Sensibilidad a la Humedad: MSL1, vida útil ilimitada en placa antes de la soldadura por reflujo, temperatura pico de soldadura por reflujo hasta 260℃. Cumple con RoHS y REACH.

Este pequeño LDO SOT23-5 cuenta con un pin de habilitación para encender/apagar la línea de alimentación. IM es de grado estándar, mientras que AIM es de grado A de alta precisión. Múltiples opciones, incluyendo ajustable y fijo de 3.3V/5V, para un diseño flexible. La corriente de reposo ultrabaja extiende la duración de la batería para dispositivos alimentados por batería. El arranque suave reduce la corriente de irrupción al encender, con características de protección integradas para alta fiabilidad.

Notas de diseño: La corriente de carga máxima es de solo 50 mA, no apto para aplicaciones de alta corriente. Coloque un condensador de desacoplo de 0,1 μF cerca del pin de entrada, use un condensador cerámico de ≥2,2 μF en la salida. La clasificación MSL1 significa que no se requiere control de humedad después de abrir el paquete. Conecte el pin EN a un nivel alto si la función de habilitación no se utiliza. Se requiere un divisor de resistencias externo para la versión ajustable ADJ. Se prefiere la variante AIM de alta precisión para circuitos analógicos sensibles.

Aplicación: Electrónica alimentada por batería, nodos de sensores inalámbricos, instrumentos de prueba portátiles, módulos de alimentación de sensores, fuente de alimentación de baja corriente para MCU, placas de control de seguridad, dispositivos vestibles, placas de adquisición industriales compactas. Stock original nuevo disponible. Se aceptan solicitudes de muestras y pedidos de gran volumen, se puede organizar un envío rápido.
