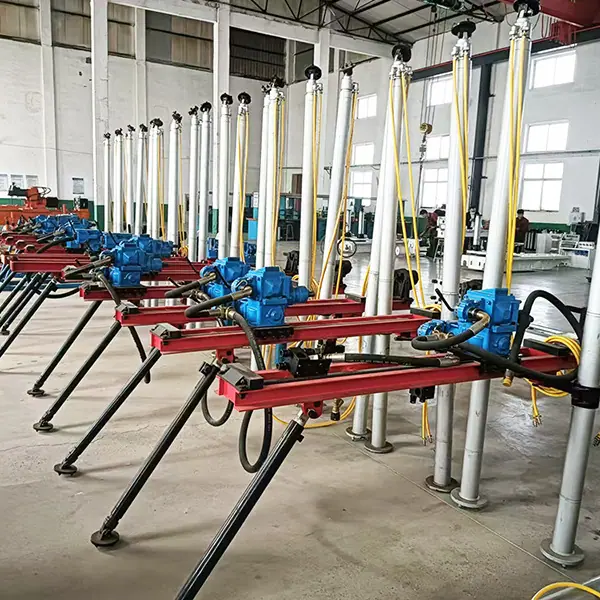

Introducción del producto de la plataforma de perforación de columna neumática

La perforadora neumática de columna ofrece las ventajas de ser segura y a prueba de explosiones, poseer un alto torque, alta velocidad, tamaño compacto, peso ligero, estructura simple y fácil desmontaje y montaje. Tras el desmontaje, cada componente pesa menos de 50 kilogramos. Entre ellas, la ZQJC-360/7.1 es la perforadora neumática de columna con el mayor torque en China. La rotación de la máquina principal tiene funciones de avance y retroceso, lo que facilita la perforación y la extracción de las herramientas de perforación; el avance utiliza un motor independiente, con gran fuerza de avance y baja tasa de fallos; el control de la entrada de aire permite ajustar la velocidad de rotación y la velocidad de avance. Esta serie de perforadoras se puede utilizar con tubos de perforación espirales de alta eficiencia y tubos de perforación geológica, y se utiliza ampliamente en la construcción de perforaciones para la exploración de agua, inyección de agua, exploración y drenaje de gas, pozos de alivio de presión, pozos de anclaje de túneles, etc. en minas de carbón.

Principio de funcionamiento de la plataforma de perforación de columna neumática
El aire comprimido se utiliza para controlar la rotación e inversión del motor rotatorio mediante su válvula de inversión. El aire comprimido impulsa el motorreductor mediante una desaceleración de dos etapas y, a continuación, impulsa el eje principal, impulsando así la herramienta de perforación. La válvula de inversión del cilindro de soporte controla el ajuste y la inversión del cilindro. Al liberar la válvula de inversión del motor de avance, se controla el avance y retroceso de la plataforma de perforación.

La estructura de la plataforma de perforación de columna neumática
Esta máquina consta de dos partes: la máquina anfitriona y el mecanismo de soporte.

1. La máquina principal consta de un motor rotatorio y un mecanismo de alimentación.

(1) El motor rotatorio se compone de un motor, una caja de engranajes, una válvula de inversión y otros componentes. La válvula de inversión controla la apertura y la inversión del motor. El aire comprimido impulsa el engranaje del motor y el eje principal para que giren a través de la válvula de inversión, impulsando así la herramienta de perforación.

(2) El mecanismo de avance se compone de un motor de avance, una válvula inversora, una cremallera y un riel guía. El motor de avance, controlado por la válvula inversora, acciona el engranaje impulsor de la cremallera, impulsando el motor rotatorio hacia adelante y hacia atrás para lograr la perforación.

2. El mecanismo de soporte consta de dos cilindros, tubos de conexión, válvulas de inversión y soportes auxiliares. El aire a alta presión controla la elevación y el descenso del cilindro a través de la válvula de inversión para reforzar el techo y estabilizar la plataforma de perforación. El soporte auxiliar ayuda a sostener la plataforma de perforación ajustando el ángulo.

Parámetros técnicos de la plataforma de perforación de columna neumática
Modelo ZQJC-300/9

Presión de aire de trabajo 0,5 Mpa

Par nominal 300 Nm

Velocidad nominal 290r/min

Potencia 9Kw

Diámetro de perforación 76-110 mm

Longitud del carril guía 2250 mm

Recorrido del carril guía 1250 mm

Altura de trabajo 1800mm

Altura mínima de trabajo 500 mm

El anfitrión pesa 280 kg.

El mecanismo de soporte pesa 230 kg.
