Dispositivo de Auto-Rescate de Aire Comprimido Tipo Bolsa Zyj Mine con Función de Reducción y Estabilización de Presión

1. Descripción general del producto

El dispositivo de autorescate con suministro de aire en mina es un equipo importante de seguridad y prevención de peligros para las minas de carbón subterráneas. Es una instalación protectora fija y permanente y se utiliza principalmente en escenarios de operación subterránea como minas de carbón, túneles de metro y construcciones subterráneas donde existe el riesgo de fugas de gases nocivos y accidentes de derrumbe del techo. El dispositivo se conecta al sistema de tuberías de aire comprimido subterráneo para proporcionar aire respirable limpio y estable al personal atrapado, ayudándoles a mantener sus signos vitales durante un accidente y a esperar el rescate externo.

El núcleo del dispositivo consta de piezas como un conector de suministro de aire, un conjunto reductor y filtrante de presión, una máscara de respiración (o capucha protectora) y una carcasa. Posee funciones básicas que incluyen reducción de presión, estrangulamiento, reducción de ruido, filtración y conmutación. El sistema es compatible con un rango de presión de suministro de aire de 0.3 a 0.7 MPa. A una presión de 0.3 MPa, el volumen de escape de un solo dispositivo puede alcanzar de 100 a 150 L/min, y el ruido de funcionamiento se controla dentro de los 85 dB(A), capaz de proporcionar protección respiratoria para múltiples socorristas simultáneamente. El producto se fabrica en estricta conformidad con las normas de la industria, como la MT 390—1995 "Condiciones Técnicas para Dispositivos de Auto-Rescate con Aire Comprimido para Minas". Algunos modelos también admiten un diseño integrado de suministro de aire comprimido y agua, mejorando aún más las capacidades de evitación y protección contra desastres.

2. Clasificación del Producto

(I) División por configuración funcional

Tipo de Suministro Básico de Aire Comprimido: Representado por el modelo ZYJ, solo tiene la función de suministrar aire comprimido. Integra módulos centrales como reducción de presión, regulación de flujo, silenciamiento, purga de agua y prevención de polvo, proporcionando protección respiratoria para el personal a través de una cubierta protectora tipo capa o una máscara de respiración ligera. Este tipo tiene una estructura relativamente simple y un costo moderado, lo que lo hace adecuado para escenarios como minas convencionales con alto contenido de gas y frentes de trabajo. El peso de cada juego es de aproximadamente 5.5-5.8 kg y puede soportar a 3-6 personas para uso simultáneo.

Suministro Integrado de Aire Comprimido y Agua: Representado por el tipo YSJ-(A), este sistema integra un módulo de suministro de agua en un sistema de aire comprimido. Puede proporcionar aire limpio para respirar para el personal y también suministrar una fuente de agua de emergencia que cumple con los estándares de potabilidad. La presión de trabajo del sistema de suministro de agua puede alcanzar 1.6MPa, el rango de ajuste de presión de salida es 0.1～0.5MPa y la turbidez del agua se controla dentro de 10 NTU, lo que lo hace adecuado para necesidades de refugio a largo plazo. Cada unidad se puede configurar con 6 unidades de suministro de aire para respirar y agua, y la cantidad también se puede ajustar según las necesidades reales.

(II) Clasificación por forma estructural

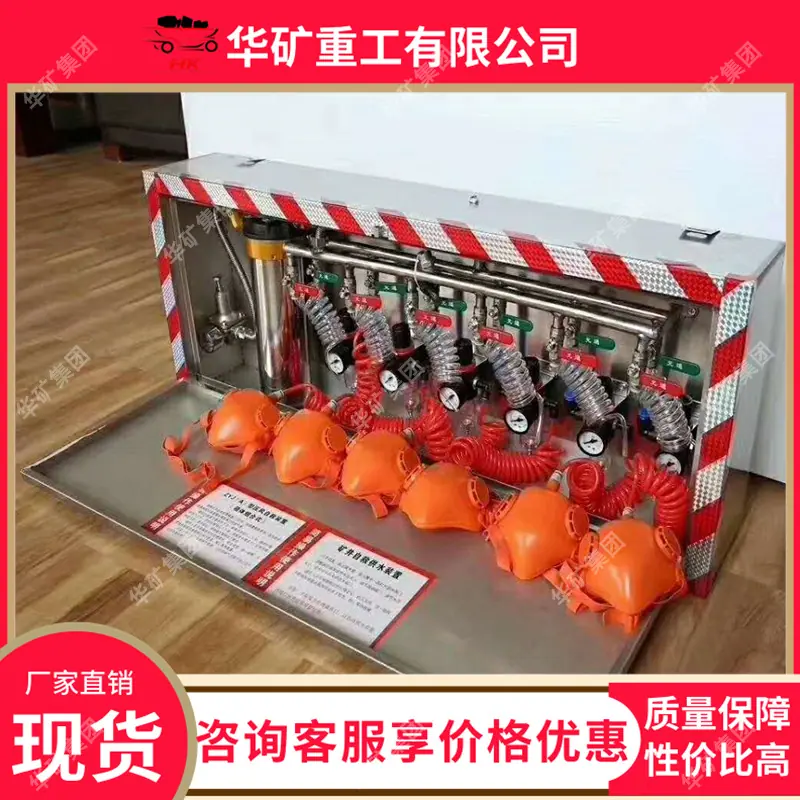

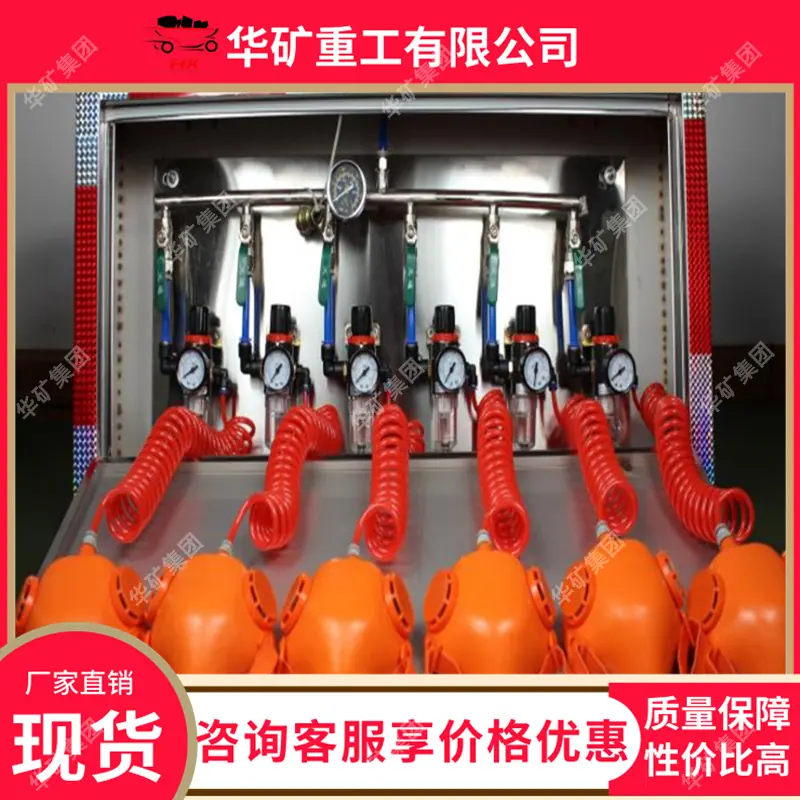

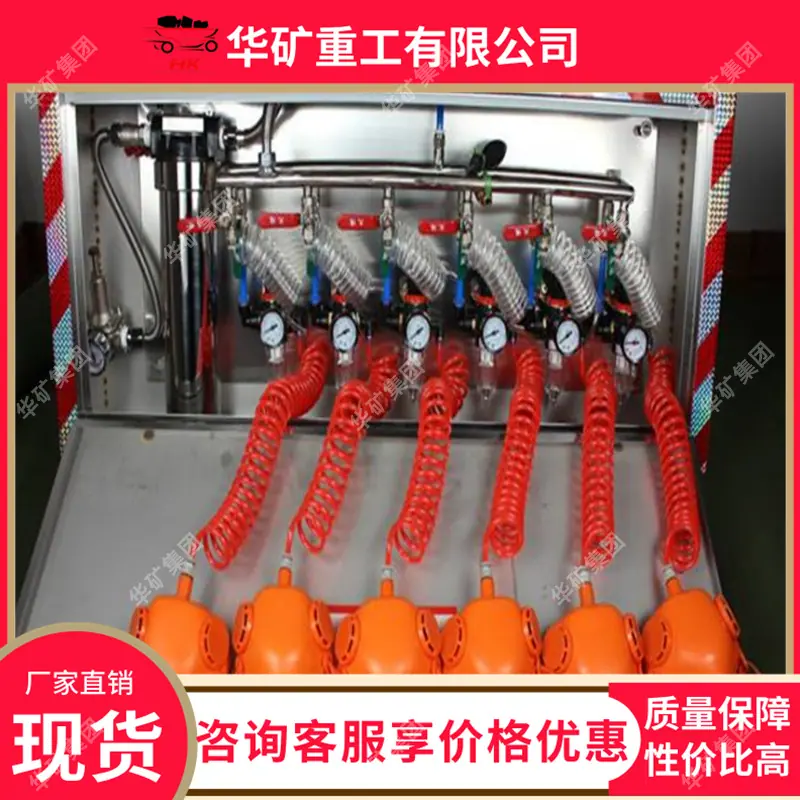

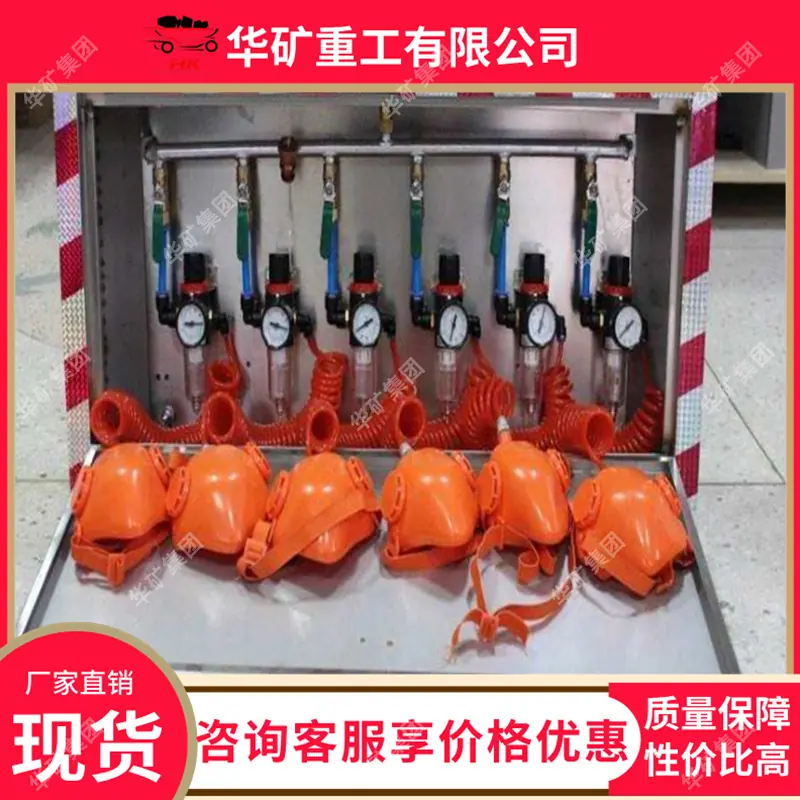

Tipo caja: Adopta una estructura de caja de acero inoxidable, integrando la unidad de respiración y los componentes del filtro reductor de presión dentro de la caja. Tiene funciones a prueba de polvo y anticaolisión, facilitando la instalación y el mantenimiento. Cada unidad de caja puede equiparse con 6 unidades de respiración independientes, soportando el uso simultáneo por varias personas. Es adecuada para su instalación en ubicaciones fijas como cámaras de refugio subterráneas y galerías principales de transporte. El peso de una sola unidad es de aproximadamente 15 kg.

Montado en la pared: La estructura es relativamente ligera, con una sola unidad pesando aproximadamente 0.5 kg. Se fija a la pared de la calzada mediante ganchos, ocupando poco espacio. Es adecuado para su instalación en áreas de trabajo del personal, como la frente de avance, la frente de trabajo de la minería del carbón y las galerías auxiliares. Normalmente se instala un juego a intervalos regulares para facilitar el acceso del personal.

(III) Categorizado por Escenario de Aplicación

Tipo Especial para Minas de Alto Contenido de Gas: Función de filtración reforzada para gases nocivos como el metano. Algunos modelos están equipados con módulos de filtración de múltiples etapas, que pueden eliminar eficazmente impurezas, aceite y gas, y gases nocivos en trazas del aire comprimido. Adecuado para su uso en minas de carbón y con desprendimientos de gas. Se puede formar un ambiente de presión positiva de 0.05～0.1 MPa dentro de la cubierta protectora del dispositivo, evitando la entrada de gases nocivos externos.

Propósito General: Cumple con las necesidades básicas de evitación de riesgos, posee funciones centrales como alivio de presión, reducción de ruido y filtración. Adecuado para escenarios como minas con bajo contenido de gas, construcción de túneles subterráneos, etc. Presenta instalación flexible y mantenimiento sencillo.

3. Ventajas Principales

(1) Protección de seguridad confiable

El rendimiento de protección cumple con los estándares nacionales: El material de la mascarilla de respiración cumple con el estándar GB 2626, y la capa protectora tiene las características de ser hermética, ignífuga y antiestática, bloqueando eficazmente los gases nocivos; Todo el dispositivo ha pasado estrictas pruebas de rendimiento a prueba de explosiones y de seguridad, y algunos modelos han obtenido la certificación de marca de seguridad para productos de minería.

Tecnología de Protección por Presión Positiva: Se puede mantener un ambiente de presión positiva de 0.05-0.1 MPa dentro de la cubierta protectora, que es mayor que la presión externa de gases nocivos, previniendo el reflujo de gases nocivos y asegurando la pureza del aire respirable.

Filtración y Purificación Multietapa: Equipado con una válvula reductora de presión y filtro para eliminar impurezas, vapor de agua y aceite del aire comprimido. Algunos modelos utilizan módulos de filtración de tres etapas para mejorar aún más la limpieza del aire y reducir la irritación de las vías respiratorias.

(II) Fuerte adaptabilidad al entorno

Amplio Rango de Adaptación de Presión: Puede adaptarse a la presión de la tubería de aire comprimido de 0.3～0.7MPa, algunos modelos soportan la instalación de un dispositivo reductor de presión cuando la presión externa excede 1MPa, satisfaciendo las necesidades de diferentes sistemas de aire comprimido de mina.

Diseño para Entornos Hostiles: La carcasa está fabricada de acero inoxidable o materiales de aleación de alta resistencia, poseyendo características de resistencia al impacto y a la corrosión, lo que permite la adaptación a entornos subterráneos que son húmedos, polvorientos y con grandes variaciones de temperatura.

Operación de bajo ruido: El ruido de funcionamiento se controla dentro de los 85 dB(A) para evitar aumentar la ansiedad del personal debido al ruido y mejorar la comodidad durante la evitación de riesgos.

(III) Operación y mantenimiento sencillos

Diseño de Activación Rápida: Utiliza una operación manual de suministro rápido de aire, permitiendo a las personas en peligro abrir el dispositivo y entrar en un estado protector en un corto período, sin requerir entrenamiento complejo.

Estructura Modular: Los componentes centrales adoptan un diseño modular, lo que facilita su desmontaje y reemplazo. El mantenimiento diario solo requiere revisiones periódicas del estado de ventilación, la eliminación de polvo y el reemplazo de los componentes del filtro.

Instalación Flexible: Admite múltiples métodos de instalación como montaje en pared y empotrado, permitiendo una disposición flexible según las condiciones del espacio en el pozo. El espaciado de instalación cumple con las regulaciones de seguridad minera.

(4) Configuración flexible y diversa

Configuración para varias personas: Algunos modelos pueden soportar 3-6 personas usando un juego simultáneamente, adecuado para áreas con personal concentrado; también se pueden personalizar unidades para una o varias personas según las necesidades.

Soporte de Expansión de Funciones: Algunos modelos se pueden expandir con funciones integradas de suministro de aire comprimido y agua, o conectar al sistema de monitoreo de seguridad de la mina para el monitoreo remoto del estado.
