Directamente del fabricante: Máquina de Retiro de Columna de Cilindro Vertical, Máquina de Retiro de Columna Hidráulica Individual para Minería, Máquina de Retiro de Columna Vertical

I. Descripción general

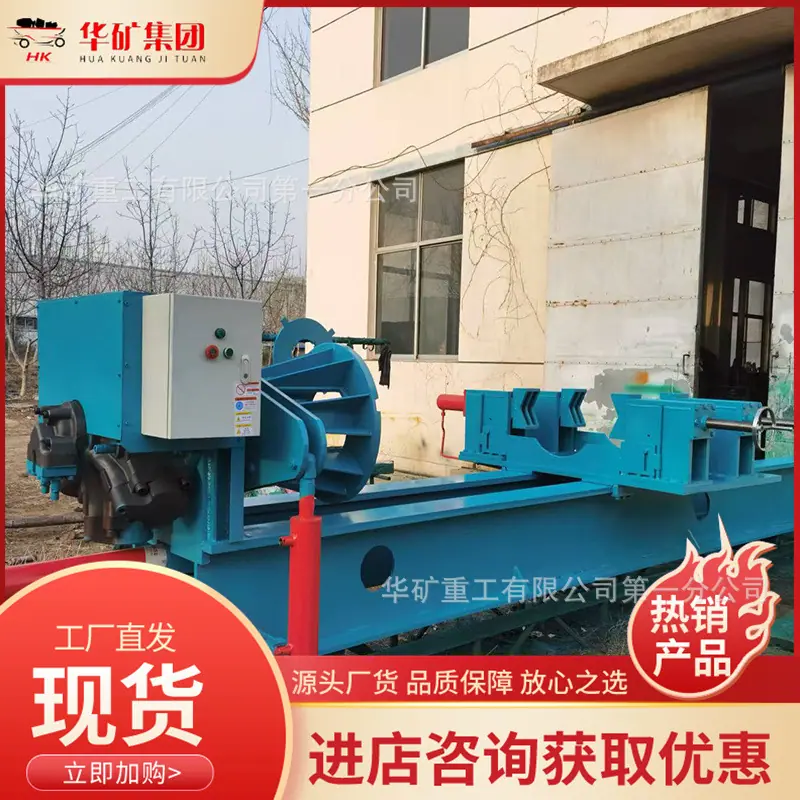

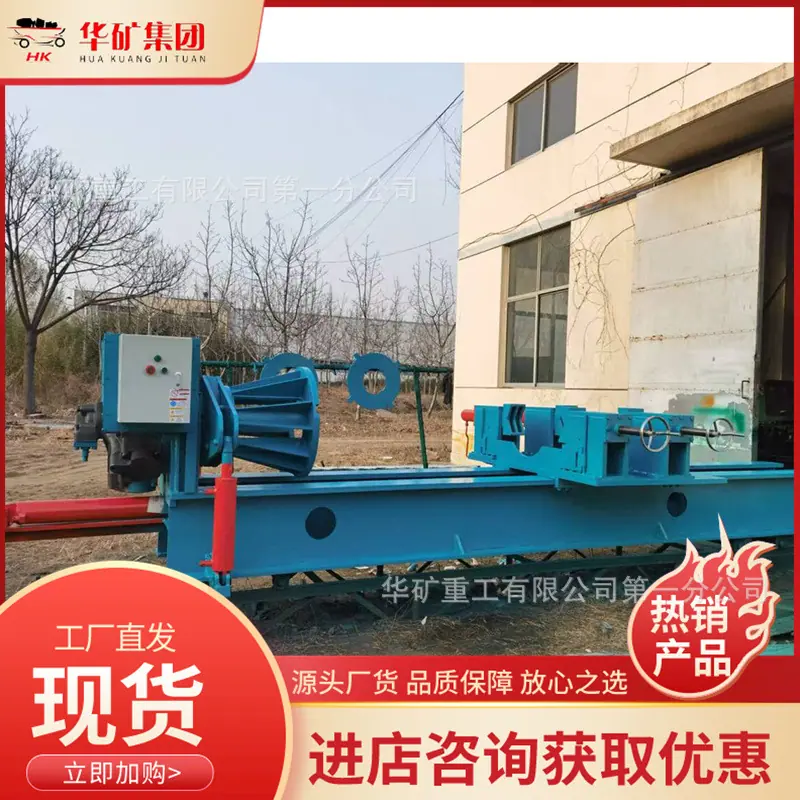

Esta máquina es un equipo especial de mantenimiento hidráulico diseñado y desarrollado para el desmontaje y montaje de puntales hidráulicos para minas de carbón y soportes hidráulicos mineros totalmente mecanizados con columnas telescópicas simples o dobles y cilindros hidráulicos. Se utiliza ampliamente en diversos cilindros de soporte hidráulico minero totalmente mecanizados con tapas de extremo acanaladas. El equipo adopta una bancada rígida general, un mecanismo de sujeción hidráulico, una mesa deslizante de dos velocidades rápida y lenta, una barra oscilante de trinquete y una estructura de varillaje de motor hidráulico de baja velocidad y alto par. Principalmente tiene un gran par de desmontaje, ajuste flexible de la fuerza de desmontaje, un funcionamiento cómodo y flexible, y características eléctricas de control auxiliar de líquido. Aumenta considerablemente la intensidad de trabajo de los trabajadores y mejora significativamente la eficiencia del trabajo. Soluciona el problema de que el manguito guía del cilindro hidráulico del soporte no se pueda desmontar manualmente debido a la oxidación de la rosca. Al mismo tiempo, puede evitar el fenómeno de que la máquina de desmontaje tradicional accionada por reductor dañe el equipo y la pieza de trabajo debido a la sobrecarga. Gracias al ajuste continuo del par, el desmontaje y el montaje pueden realizarse en rotación hacia adelante y hacia atrás según lo planificado. El control en tiempo real de la velocidad y el par hace que el sistema sea más fiable y práctico. Salvo las chavetas atascadas que deben retirarse manualmente, este equipo permite desmontar y montar todos los demás procesos. Además, esta máquina también puede utilizarse para el montaje horizontal de columnas con chavetas y columnas roscadas.

2. Principales parámetros técnicos

Potencia del motor de la central: 22/KW Caudal hidráulico: 40L/Min

Presión del sistema: 15/Mpa Voltaje de funcionamiento: 380-660/V

Sujeción, empuje:180/KN Fuerza de sujeción y tracción: 130/KN

Rango de diámetro interior de desmontaje: 100-460 mm Longitud de soporte hidráulico de desmontaje: 4500 mm

Rango de par:200-60000/Nm Par motor: 17200 N.m

Recorrido de deslizamiento: 2500/mm Dimensiones generales: 4800*3000*1420 mm
