Puerta a Prueba de Explosiones de Eje Inclinado, Puerta a Prueba de Explosiones de Eje Inclinado de Aire de Retorno, Puerta a Prueba de Explosiones de Entrada de Eje Inclinado Mfbx-3.5x3.05

Introducción del producto

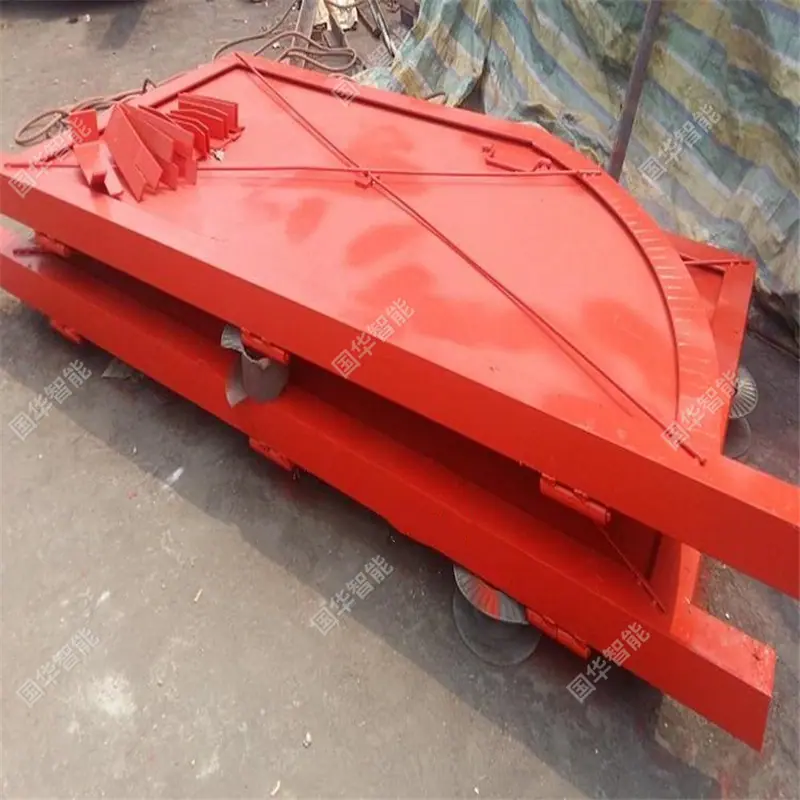

La puerta a prueba de explosiones de eje inclinado es una instalación de protección de seguridad instalada en la entrada del pozo de aire inclinado de una mina, y es un componente importante del sistema de ventilación principal de la mina. Está compuesta por componentes como un marco de puerta, hoja de puerta, sistema de sellado, cojinetes de bisagra y dispositivo de contrapeso. El cuerpo de la puerta generalmente adopta una estructura de marco tipo cercha, soldada con placas de acero de alta resistencia de baja aleación como Q345B. El espesor de la pared del esqueleto de la hoja de puerta generalmente no es inferior a 20 milímetros para soportar la fuerza de la onda de choque de la explosión.
Sus funciones principales se manifiestan en tres condiciones de trabajo: Durante la ventilación normal, el cuerpo de la puerta se mantiene en un estado ligeramente abierto mediante un sistema de contrapeso, con un ángulo de apertura típicamente entre 5 y 15 grados, utilizado para ajustar el volumen de aire de retorno y garantizar la estabilidad del sistema de ventilación; En caso de una explosión de gas o polvo de carbón en la mina, la presión en el pozo aumenta bruscamente, la puerta a prueba de explosiones es empujada hacia afuera por la onda expansiva, alcanzando un ángulo de apertura máximo de hasta 85 grados, descargando directamente el flujo de aire explosivo a la atmósfera superficial, actuando como una medida de alivio de presión para prevenir daños al ventilador principal de ventilación por el impacto de la onda expansiva; Cuando el ventilador principal de ventilación deja de funcionar, la puerta a prueba de explosiones se puede abrir para utilizar la presión del viento natural para la ventilación. Algunos modelos están equipados con un dispositivo de aire de retorno, que bloquea el cuerpo de la puerta durante la inversión de la mina para evitar que sea abierta por la presión del viento.
‌Ventajas del Producto‌
Estructura puramente mecánica, independiente de la electricidad: Las puertas a prueba de explosiones de eje inclinado tradicionales dependen del equilibrio de contrapesos y la presión negativa para lograr la apertura y el cierre, sin necesidad de energía externa. Aún pueden completar las funciones de alivio de presión y ventilación natural durante cortes de energía o en entornos subterráneos complejos.
‌Función de protección de alivio de presión clara: Cuando ocurre una explosión subterránea, el cuerpo de la puerta puede abrirse de antemano bajo la acción de la onda de choque, liberando presión y proporcionando protección amortiguadora para el ventilador principal de ventilación.
Rendimiento de sellado estable: Adopta un diseño de sellado de varias etapas. El sello primario suele ser una tira de sellado de caucho de silicona, y algunos modelos están equipados con una vejiga de sellado expandible neumática como sello secundario. La tasa de fuga de aire se puede controlar a un nivel bajo en condiciones normales de ventilación.
‌Alta resistencia estructural: La hoja de la puerta adopta una estructura de marco tipo cercha, con la distribución de esfuerzos optimizada mediante análisis de elementos finitos. Los componentes clave de soporte de carga, como las bisagras, están hechos de acero aleado 40Cr, y la resistencia general cumple con los requisitos de uso a largo plazo de las minas.
Contrapeso ajustable: El dispositivo de contrapeso se puede ajustar aumentando o disminuyendo según el peso de la hoja de la puerta en sí y la presión negativa del ventilador, lo que lo hace conveniente para adaptarse a diferentes condiciones de trabajo.
Bajo costo de mantenimiento: La estructura es relativamente simple con menos puntos de falla. El mantenimiento diario implica principalmente verificar el envejecimiento de las tiras de sellado, el estado de lubricación de las bisagras y la flexibilidad del sistema de contrapeso.
‌Categoría de Producto‌
‌Clasificado por principio de funcionamiento:‌
‌Puerta a prueba de explosiones tipo gravedad‌: Se basa en el peso propio de la hoja de la puerta y un sistema de contrapeso para mantener un estado normalmente cerrado o ligeramente abierto. Durante una explosión, la onda expansiva supera la gravedad y fuerza la apertura de la puerta. Después de la liberación de presión, vuelve a su lugar automáticamente debido a la acción del contrapeso. Estructura simple, adecuada para minas pequeñas y medianas.
Puerta a Prueba de Explosiones Tipo Diafragma/Placa: Se instala un diafragma de ruptura o una placa de explosión en la hoja de la puerta. Cuando la presión supera el valor establecido, el diafragma/placa se rompe para liberar la presión. El diafragma/placa necesita ser reemplazado después del alivio de presión y es adecuado para situaciones donde no se requiere una alta velocidad de restablecimiento. Las formas comunes incluyen puertas a prueba de explosiones circulares, puertas a prueba de explosiones inclinadas, puertas a prueba de explosiones circulares con tuberías cortas móviles, etc.
‌Clasificado por método de reinicio:‌
Tipo de reinicio manual: Después de una explosión y la liberación de presión, el cuerpo de la puerta necesita ser devuelto manualmente a su posición original utilizando un ariete hidráulico o herramientas manuales. El tiempo de reinicio suele estar dentro de los 10 minutos. Estructura simple, precio relativamente bajo.
‌Puerta Antiexplosión de Rearme Automático‌: Equipada con un actuador eléctrico o sistema hidráulico, puede completar automáticamente el rearme bajo control PLC. El tiempo de rearme para algunos modelos es inferior a 3 minutos, con alta precisión. No se requiere personal para operar manualmente en la cabeza del pozo, reduciendo la intensidad laboral.
‌Clasificado por forma estructural:‌

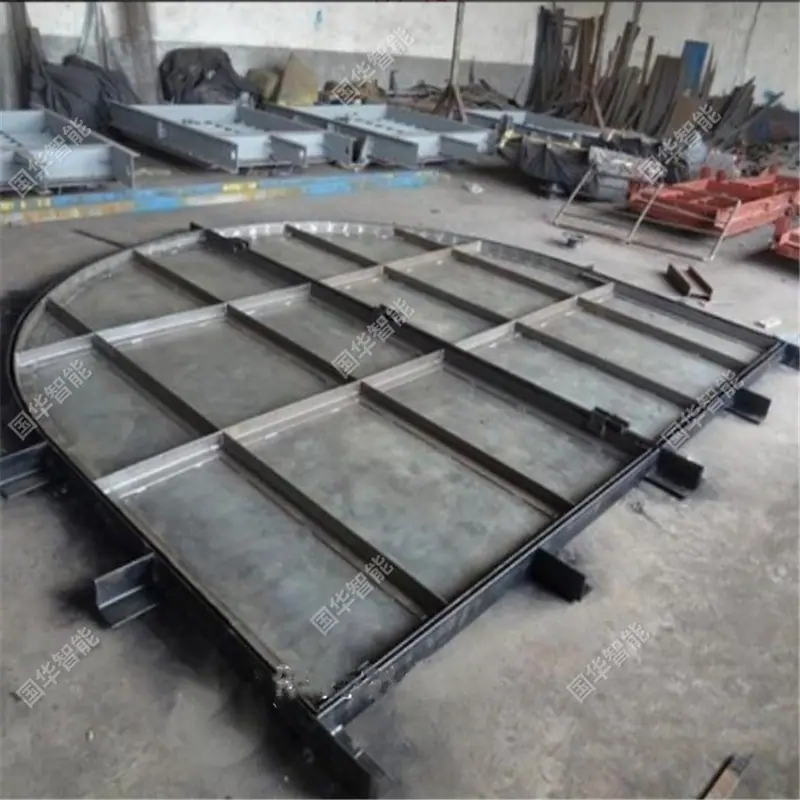

Estructura de Marco de Celosía: El cuerpo de la puerta está hecho de perfiles de acero soldados en una estructura de celosía, cubierto con placas de acero. Tiene buena rigidez general y es adecuado para pozos de aire inclinados de gran sección.
‌Puerta a prueba de explosiones de tubo corto‌: Presenta tubos cortos móviles instalados en la hoja de la puerta. Estos tubos se conectan al flujo de aire durante la ventilación normal. En caso de explosión, los tubos cortos se abren para liberar presión. Adecuada para escenarios de diseño de tuberías específicos.
Clasificado por escenario de aplicación:
‌Puerta a prueba de explosiones de una vía‌: Adecuada para pozos de aire inclinados con ventilación unidireccional, el cuerpo de la puerta solo se abre en una dirección.
‌Puerta a prueba de explosiones de dos vías‌: Puede hacer frente a los cambios en las direcciones del viento positivo y negativo, con mayor adaptabilidad.
‌Puntos Clave de Venta del Producto‌
‌Usable durante apagones, fuerte adaptabilidad ambiental‌: La estructura tradicional basada en la gravedad no depende de la electricidad y aún puede completar las funciones de alivio de presión y ventilación natural en condiciones como apagones y prevención de explosiones subterráneas, lo que hace que su ámbito de aplicación sea relativamente amplio.
‌Protege el ventilador de ventilación principal‌: Como barrera de alivio de presión en la parte frontal del ventilador de ventilación principal, se abre primero durante una explosión, reduciendo el daño directo de la onda expansiva al ventilador.
Contrapeso flexible y ajustable: El bloque de contrapeso se puede aumentar o disminuir según la contrapresión real y el peso del cuerpo de la puerta, adaptándose a los parámetros de ventilación de diferentes minas.
‌Protección sellada multinivel‌: Se utilizan sellos primarios y secundarios conjuntamente para mantener un cierto efecto de sellado durante la ventilación normal y después de una explosión, reduciendo la fuga de aire.
El tipo de reinicio automático es conveniente de operar: La puerta a prueba de explosiones de reinicio automático se puede operar de forma remota desde la sala principal del ventilador de ventilación, eliminando la necesidad de que el personal corra al cabezal del pozo para el reinicio manual, reduciendo los pasos operativos y la intensidad del trabajo.
Tamaño personalizable: Se puede producir a medida según el tamaño real de la abertura del pozo inclinado. Las especificaciones comunes incluyen 2,5 m × 2,65 m, 3,0 m × 2,8 m, 3,5 m × 3,05 m, 4,4 m × 3,55 m, etc. También se pueden fabricar tamaños no estándar según sea necesario.
