Soporta la Personalización de Radares de Penetración Terrestre, Radares de Banda Ultraancha y Radares de Detección Subterránea para Proyectos de Ingeniería Profunda

I. Introducción Básica del Producto
El Radar de Penetración Terrestre (GPR), también conocido comúnmente como radar geológico o radar de ingeniería, es un instrumento de medición electrónico que utiliza ondas electromagnéticas de alta frecuencia para detectar el interior de medios o estructuras subterráneas. Su lógica de funcionamiento central es transmitir ondas electromagnéticas de alta frecuencia, banda ancha y pulsos cortos desde una antena transmisora hacia el área objetivo. A medida que las ondas electromagnéticas se propagan a través del medio, generan señales reflejadas al encontrar interfaces con diferencias en las propiedades eléctricas. Después de que la antena receptora capta estos ecos, el equipo infiere la ubicación espacial, la forma estructural del medio subterráneo y la profundidad de enterramiento del objeto objetivo basándose en características como la forma de onda, la intensidad de la amplitud y el tiempo de propagación de las ondas reflejadas.
Un sistema completo de radar de penetración terrestre suele constar de una unidad de control principal, una unidad transmisora, una antena transmisora, una unidad receptora y una antena receptora. Algunos modelos también vienen con accesorios auxiliares como un módulo de posicionamiento, una fuente de alimentación para funcionamiento prolongado, un carro de mano o una plataforma montada en vehículo. El concepto de esta tecnología se propuso por primera vez en forma de patente en 1910. En sus primeras etapas, solo se aplicaba en escenarios con medios uniformes y baja atenuación de ondas, como capas de hielo y minas de sal gema. Con el desarrollo de la tecnología informática y la tecnología de procesamiento de señales, a partir de la década de 1970, los escenarios de aplicación del radar de penetración terrestre se ampliaron gradualmente. Hoy en día, se utiliza en múltiples campos como la construcción de ingeniería, la exploración geológica y la preservación del patrimonio cultural.
II. Ventajas de la Aplicación Principal
La característica más destacada del radar de penetración terrestre (GPR) es que el proceso de detección no causa daños al objeto que se está probando. Puede adquirir información del medio interno sin dañar la superficie o la capa superficial de la estructura, lo que lo hace adecuado para escenarios donde no se permite la excavación, como áreas urbanas construidas, carreteras operativas y túneles en uso. El diseño general del equipo está orientado a una construcción ligera. La mayoría de los modelos portátiles pueden ser operados al aire libre por una sola persona, adaptándose a diferentes entornos de trabajo al aire libre. Los datos se pueden transmitir y mostrar en tiempo real durante el proceso de detección, asegurando un flujo de trabajo continuo y la capacidad de adquirir información subterránea a lo largo de la línea de sondeo. La cobertura de frecuencia de la antena del equipo es amplia, y se pueden seleccionar antenas para las bandas de frecuencia correspondientes según los requisitos de detección, satisfaciendo la necesidad de detectar a diferentes profundidades. Algunos modelos están equipados con diseños de antena blindada para reducir la interferencia electromagnética de la superficie circundante, permitiendo una operación estable incluso en entornos de trabajo urbanos complejos. La lógica de procesamiento de señales del GPR puede basarse en resultados maduros de la tecnología de exploración sísmica. El software de procesamiento acompañante admite varios algoritmos de procesamiento como supresión de ruido, eliminación de ruido por umbral de wavelet y migración, ayudando a los operadores a extraer información efectiva del objetivo de los ecos complejos.
III. Categorías Principales de Productos
El radar de penetración terrestre se puede dividir en diferentes tipos según múltiples dimensiones, adaptándose a necesidades operativas diferenciadas:
Dividido por escenario de aplicación, se puede clasificar en radar de sondeo geológico profundo, radar de sondeo, radar de inspección de túneles, radar de monitoreo de taludes, radar de inspección de carreteras, radar de inspección de estructuras de concreto, etc. El equipo para diferentes escenarios se optimizará para la configuración de la antena y la lógica de procesamiento de señales para cumplir con los estándares de detección de los campos correspondientes.
Divididos por la frecuencia de la antena, se clasifican en radares de antena de baja frecuencia y radares de antena de alta frecuencia. Las especificaciones comunes para las antenas de baja frecuencia incluyen 16 MHz, 50 MHz, 100 MHz, etc. Tienen una mayor profundidad de detección y son adecuados para escenarios como la exploración geológica profunda y la detección de cuevas kársticas subterráneas. Las especificaciones comunes para las antenas de alta frecuencia incluyen 500 MHz, 1 GHz, 2 GHz, etc. Ofrecen una mejor resolución y son adecuados para escenarios como la localización de barras de refuerzo dentro de concreto poco profundo y la detección de capas delgadas en superficies de carreteras.

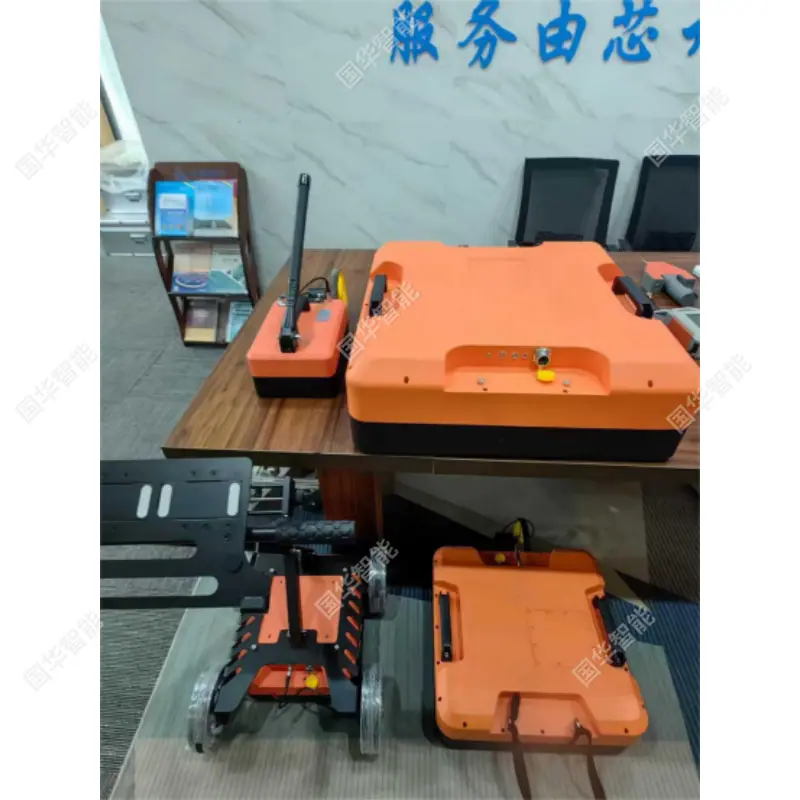

Según su forma estructural, se dividen en radar portátil integrado, radar de tipo dividido, radar montado en vehículo y radar de matriz tridimensional. El radar portátil integrado combina el host y la antena en una sola unidad, es más ligero y adecuado para operaciones de escaneo a pie en áreas pequeñas; el radar de tipo dividido tiene configuraciones independientes de host y antena, lo que permite la combinación flexible de antenas con diferentes bandas de frecuencia para adaptarse a las necesidades de cambio de múltiples escenarios; el radar montado en vehículo se instala en una plataforma móvil y es adecuado para operaciones de sondeo continuas en carreteras de larga distancia; el radar de matriz tridimensional está equipado con una matriz de antenas multicanal, lo que permite la adquisición de datos tridimensionales y la salida de información más rica del subsuelo.
Entre los radares de penetración terrestre comerciales más comunes actualmente en el mercado, internacionalmente existen productos como la serie SIR de GSSI en Estados Unidos, la serie pulseEKKO de SSI en Canadá y la serie RAMAC de Mala en Suecia. A nivel nacional, también hay varias series de productos desarrolladas de forma independiente que se utilizan ampliamente en escenarios como la inspección de túneles y los estudios de carreteras.
4. Puntos clave de venta del producto
El peso total de muchos modelos portátiles se controla a nivel de kilogramo. Algunos modelos admiten transmisión de datos inalámbrica, lo que permite el montaje del equipo y las operaciones de campo por una sola persona, reduciendo así el umbral de mano de obra para el trabajo al aire libre. La configuración de la antena ofrece alta flexibilidad; el mismo host puede ser compatible con múltiples tipos de antenas que cubren frecuencias desde decenas de megahercios hasta miles de megahercios. Los usuarios pueden combinar libremente antenas según los requisitos de profundidad de detección y resolución de diferentes proyectos, reduciendo el costo de adquisición de equipos redundantes. Algunos radares de matriz 3D están equipados con antenas multicanal, lo que permite cubrir un rango de línea de sondeo más amplio en una sola adquisición. El módulo de posicionamiento incluido admite varios métodos de posicionamiento como ruedas de medición, GPS y estaciones totales, lo que permite el marcado preciso de la ubicación espacial de los objetivos subterráneos. La duración de la batería del equipo es adecuada para el trabajo de campo; la mayoría de los modelos pueden operar continuamente durante más de 5 horas, y algunos modelos de larga duración pueden soportar 8 horas de operación ininterrumpida, reduciendo la frecuencia de carga durante el trabajo al aire libre. El software de adquisición y procesamiento incluido admite una función de anotación visual, que permite marcar información de objetivos como tuberías y defectos directamente en el sitio de trabajo. Esto permite la generación directa de informes de inspección que cumplen con los estándares de la industria en la etapa posterior, reduciendo la carga de trabajo de organización de datos. Algunos modelos cuentan con un amplio rango de temperatura de operación y una alta clasificación de protección, lo que permite una operación estable dentro del rango de temperatura de -20℃ a 50℃, haciéndolos adecuados para diversos entornos operativos complejos como exteriores, túneles y sitios de construcción a cielo abierto.
