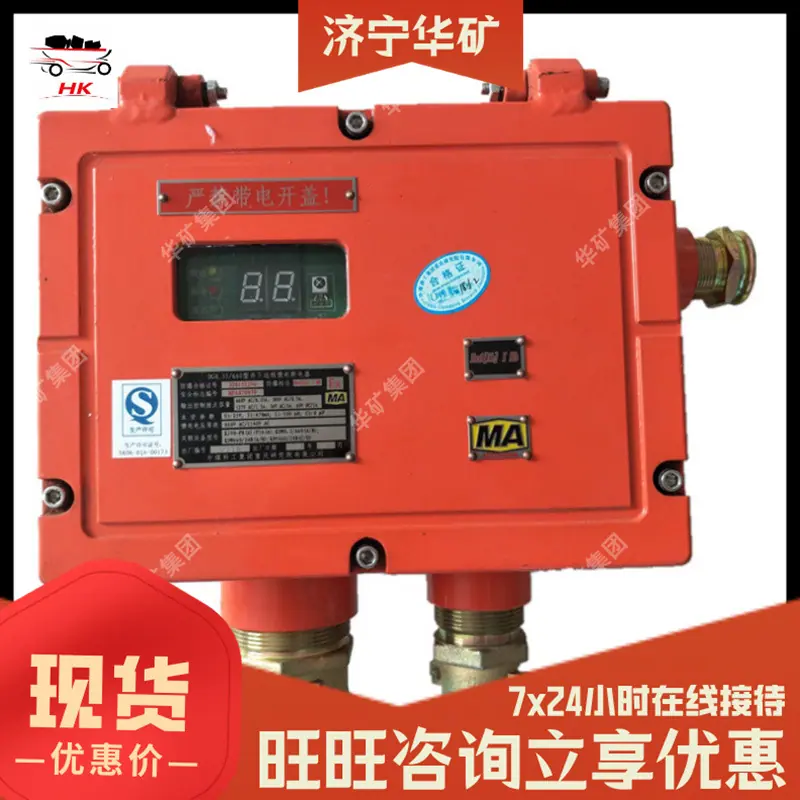

Dg0.35/660 Interruptor de Circuito de Alimentación Remota Subterránea Diseño Antiexplosión Interruptor de Circuito de Alimentación Remota Subterránea

El desconectador remoto de alimentación para minas subterráneas es un dispositivo de ejecución de desconexión diseñado específicamente para el entorno de las minas de carbón subterráneas. Pertenece al equipo de soporte central del sistema de monitoreo de seguridad de la mina de carbón y se utiliza principalmente para ejecutar comandos de desconexión remota emitidos por la estación de monitoreo. Logra la desconexión remota controlando el circuito de control de los interruptores del equipo controlado bajo tierra. Al mismo tiempo, puede emitir una señal de retroalimentación de desconexión, lo que lo convierte en una instalación importante para garantizar la producción segura de las minas de carbón subterráneas.

Este dispositivo adopta un diseño a prueba de explosiones para minería. Después de recibir un comando de apagado, puede cortar rápidamente el suministro de energía al equipo controlado y, simultáneamente, enviar el estado de apagado al sistema de monitoreo. Esto facilita que el personal de despacho en el sitio confirme si la operación de apagado se ha completado. Es adecuado para el control de apagado de emergencia en escenarios de seguridad como superación de límites de gas y fallas de equipo, reduciendo así los riesgos de seguridad en el lugar de trabajo.

1. 1.

A prueba de llamas e intrínsecamente seguro：Los modelos representativos son KDG3K y KDG0.35/660K(A). La carcasa a prueba de explosiones puede soportar la presión de explosión interna, y el bucle de control de circuito intrínsecamente seguro cumple los requisitos de seguridad para uso subterráneo. Es adecuado para su uso con la mayoría de los sistemas de monitoreo convencionales de minas de carbón subterráneas y se puede usar con las subestaciones de monitoreo de la serie KJ más comunes.

1. 2.
2. 3.

Tipo de encapsulado y intrínsecamente seguro：El modelo representativo es KDG0.35-660K, que utiliza el proceso de encapsulación para tratar los componentes centrales. Esto proporciona un mejor sellado y una mayor adaptabilidad en ambientes subterráneos húmedos y polvorientos. La marca a prueba de explosiones es ExibmbⅠMb, cumpliendo con los estándares de seguridad para equipos a prueba de explosiones para minería.

1. 4.
2. 1.

Tipo KDG3K：Pertenece al modelo principal de uso común en el mercado, se adapta a un voltaje de trabajo de 9～24.5VDC, soporta dos tipos de niveles de voltaje de suministro de energía: 660VAC y 380VAC, la distancia de control de apagado puede alcanzar más de 2 km, el tiempo de respuesta del control de apagado es ≤0.5s, satisfaciendo las necesidades de apagado remoto de la mayoría de las minas de carbón subterráneas.

1. 2.
2. 3.

Tipo KDG0.35/660K：Dividido en modelos estándar y (A) extendidos, el rango de voltaje de trabajo cubre 9～25VDC, con menor corriente de trabajo y menor consumo de energía. La capacidad del contacto de salida se adapta a requisitos de nivel de voltaje múltiple. Además del voltaje AC, admite salida de control DC 60V/1A, adaptándose a diferentes escenarios de control de equipo.

1. 4.
2. 1.

Modelo básico：Solo posee funciones básicas de control de apagado remoto y retroalimentación del estado de la fuente de alimentación, con una estructura simple y un costo moderado, cumpliendo con los requisitos convencionales de control de seguridad subterráneo.

1. 2.
2. 3.

Tipo de indicador de estado：Se agregaron luces indicadoras de estado de encendido, falla de energía y fuente de alimentación. La luz verde indica funcionamiento normal, la luz roja indica estado de falla de energía y la luz amarilla indica que la fuente de alimentación está encendida. El personal de mantenimiento en sitio puede juzgar directamente el estado operativo del equipo a través de las luces indicadoras, lo que facilita la inspección diaria y la resolución de problemas.

1. 4.
2. 1.

Cumple con los estándares a prueba de explosiones, adecuado para entornos subterráneos：Los productos regulares han pasado la certificación a prueba de explosiones mineras, están diseñados y fabricados de acuerdo con los requisitos a prueba de explosiones para minas de carbón subterráneas, son adecuados para el entorno operativo inflamable y explosivo de las minas de carbón y cumplen con los requisitos de las regulaciones de producción segura.

1. 2.
2. 3.

Larga distancia de control：La distancia de control de apagado (entre la subestación y el seccionador) no será inferior a 2 km, lo que puede cubrir las necesidades de control de la mayoría de las caras de trabajo subterráneas en las minas de carbón, reducir la densidad de despliegue del equipo y disminuir los costos de soporte.

1. 4.
2. 5.

respuesta rápida：Tiempo de ejecución del control de fallo de alimentación ≤ 0.5s. Después de recibir el comando de fallo de alimentación, la acción de fallo de alimentación se puede completar rápidamente, acortando el tiempo de exposición a los riesgos de seguridad y mejorando la eficiencia del control de seguridad.

1. 6.
2. 7.

Estructura estable, baja tasa de fallos：Adopta un diseño maduro de control de contacto mecánico, con una resistencia de contacto inferior a 0.1Ω, una resistencia de ruptura superior a 100MΩ, señales de control estables y fiables, buena estabilidad a largo plazo y bajos costos de mantenimiento.

1. 8.
2. 9.

Configuración de puerto clara：La configuración estándar incluye un puerto de entrada intrínsecamente seguro, un puerto de salida de apagado y un puerto de entrada de alimentación. El cableado de campo es claro, la instalación y la puesta en marcha son convenientes y es compatible con los procesos de construcción convencionales.

1. 10.
2. 1.

Función de monitoreo de comentarios integrada：Combina las funciones de ejecución remota de apagado y retroalimentación del estado de apagado. Después de completar la acción de apagado, puede emitir la señal de alimentación correspondiente, facilitando que el sistema de monitoreo confirme el resultado del apagado, evitando situaciones de "apagado falso" y mejorando la confiabilidad de la gestión de seguridad subterránea.

1. 2.
2. 3.

Adecuado para un amplio rango de voltaje de trabajo：El rango de voltaje de operación cubre 9~25VDC, lo que puede adaptarse a los parámetros de suministro de energía de diferentes sistemas de monitoreo de minas de carbón. Tiene buena compatibilidad, y la mayoría de los sistemas de monitoreo existentes se pueden adaptar directamente para actualización y renovación sin ajuste adicional del módulo de suministro de energía.

1. 4.
2. 5.

Capacidad de contacto adecuada para múltiples escenarios：Soporta múltiples especificaciones de salida de control como 660V/0.3A y 127V/1.5A, se adapta a equipos controlados de diferentes niveles de potencia y satisface las necesidades de control de apagado de emergencia de diferentes tipos de equipos subterráneos como la minería de carbón y la ventilación.

1. 6.
2. 7.

Diseño de bajo consumo ahorra energía y es estable：La corriente de trabajo de los diferentes modelos se controla dentro del rango de 30 mA a 200 mA, con bajo consumo de energía, lo que no aumentará excesivamente la carga de la fuente de alimentación de la subestación de monitoreo, haciendo que el sistema funcione de manera más estable.
