Medidor de Tensión de Anclaje de Mina de Carbón, Antidesprendimiento y Antideslizante, Medidor de Tensión de Anclaje de Alta Resistencia, Medidor de Tensión de Anclaje Ldz-200

Descripción del Producto

El extractor de anclajes es una herramienta de prueba para medir la fuerza de anclaje de los pernos de anclaje. Desempeña un papel importante en la teoría del soporte de anclaje rociado, la investigación de varios pernos de anclaje y la inspección de la calidad de la ingeniería. Este tipo de tensor de pernos de anclaje consta de una bomba de presión manual y un cilindro de tensión, una tubería de aceite de alta presión con un conector rápido, un anclaje, un cabezal de conversión, una varilla de tracción, un manómetro, etc. Tiene las características de tamaño pequeño, peso ligero, fácil de transportar, operación simple y seguridad. Se utiliza ampliamente en diversas operaciones de túneles como carbón, defensa nacional, túneles y transporte; la bomba de presión manual también se puede utilizar sola como fuente de energía para transportar aceite de alto flujo y bajo caudal, y el cilindro de tensión también se puede utilizar como gato. El anclaje es un accesorio de prueba para productos de cable de anclaje, y la varilla de tracción y la junta de conversión son accesorios de prueba para pernos de expansión, pernos de anclaje y otros productos roscados.

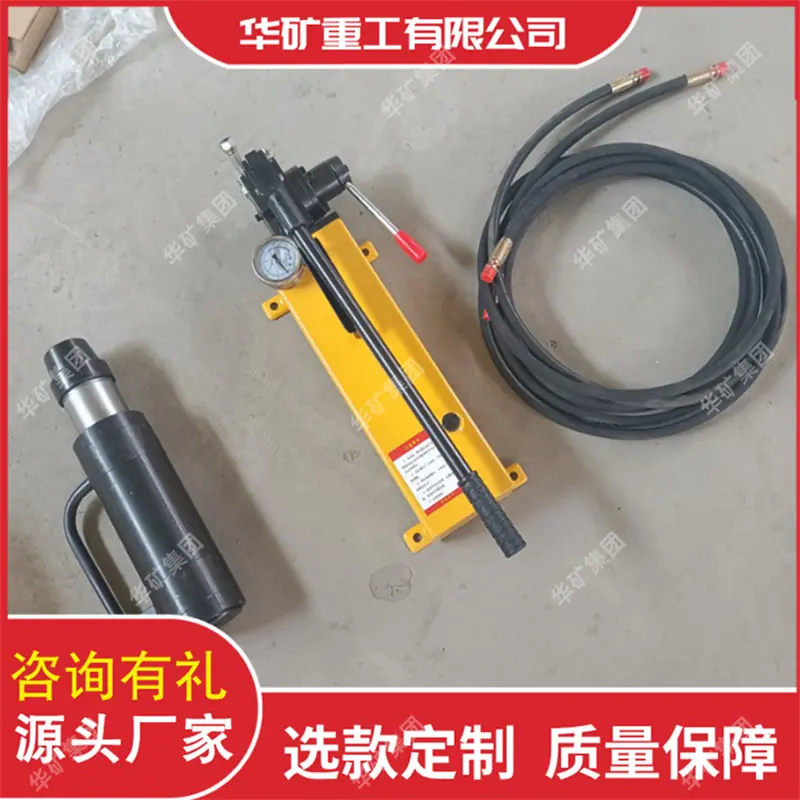

Estructura y proceso de trabajo

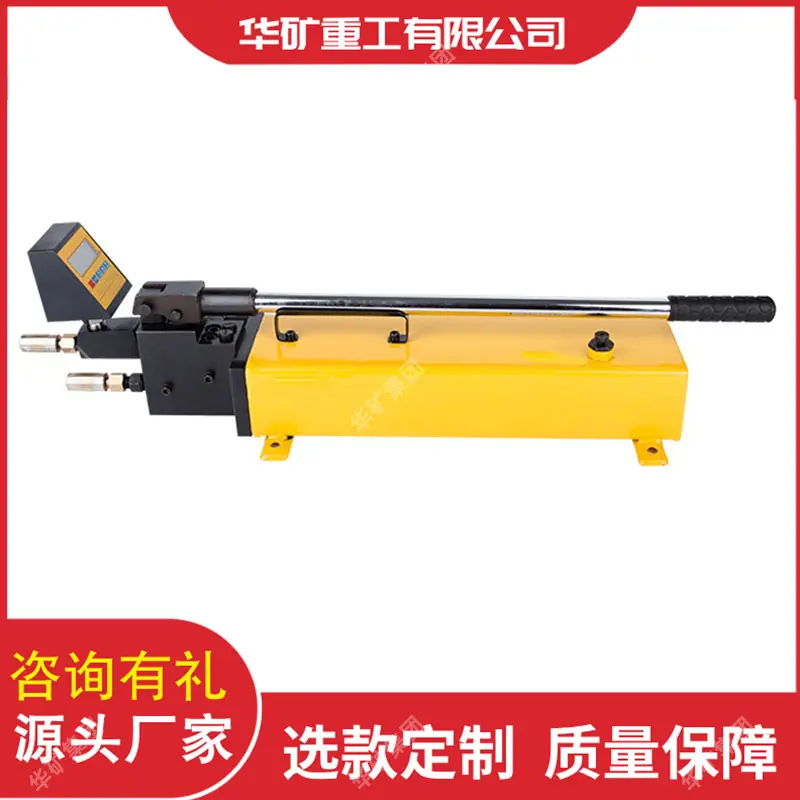

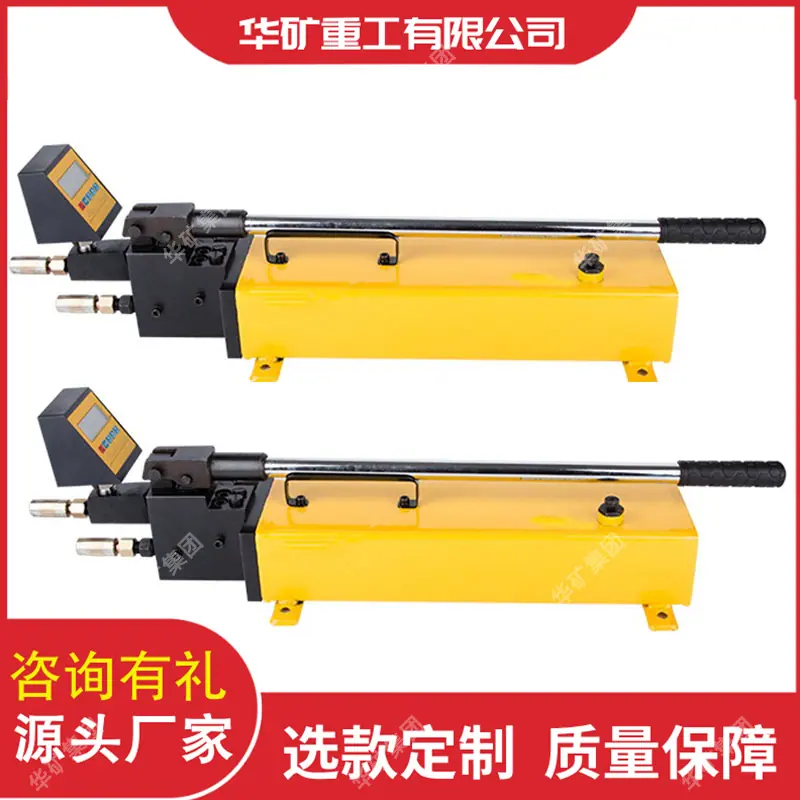

1. Bomba manual: Compuesta principalmente por un cuerpo de bomba, una barra de empuje y un depósito de aceite. La bomba está equipada con válvulas de aspiración y descarga, una válvula de alivio, etc.

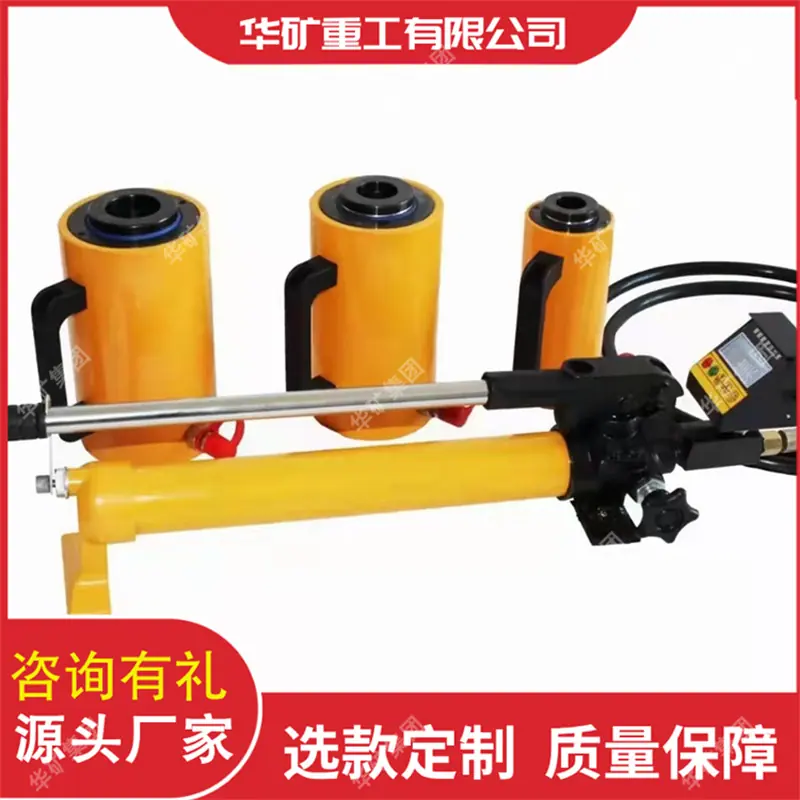

2. El cilindro de tensión está formado por un cilindro de émbolo hueco y consta principalmente de dos partes: el cuerpo del cilindro y el émbolo.

3、 Proceso de Trabajo

1) Verifique el nivel de aceite: Gire la válvula de descarga de la bomba manual en sentido contrario a las agujas del reloj para devolver el aceite hidráulico del cilindro de tensión al depósito de aceite de la bomba manual. Abra el tapón al final del depósito de aceite y verifique el nivel de aceite. Si el aceite no está lleno, agregue aceite para husillos No. 2 o aceite para máquinas No. 20. 2) Purga: Cuando el sistema hidráulico se acaba de conectar, a menudo hay aire mezclado en las tuberías de aceite y el depósito de aceite. Para garantizar el funcionamiento correcto del sistema, este aire debe eliminarse. El método de purga consiste en colocar la bomba manual ligeramente más alta que el cilindro de tensión, accionar la bomba manual para extender el pistón del cilindro de tensión y luego abrir la válvula de descarga para retraer el pistón. Repita esto varias veces. Nota: No presurice durante la purga.

3) Precauciones Operativas: La bomba manual debe colocarse en posición horizontal para operar. Una vez completada la inspección, gire la válvula de liberación en sentido contrario a las agujas del reloj para bajar la lectura del manómetro a cero, luego retire cada componente del perno de anclaje, desconecte la manguera de goma de alta presión y enrosque la tapa antipolvo.

Uso del Producto del Probador de Tensión de Pernos de Anclaje: El probador de tensión de pernos de anclaje para minas de carbón es una herramienta utilizada para detectar y evaluar la resistencia, la fuerza de anclaje y la calidad del anclaje de los pernos de anclaje en la ingeniería de soporte de hormigón proyectado.

Características del producto medidor de tensión de anclaje:

El medidor de tensión de pernos de anclaje tipo puntero para minas de carbón tiene una estructura razonable y se puede utilizar con bombas manuales, bombas eléctricas y bombas neumáticas.
