Introducción del Producto Transportador Rascador SGD420/22
El transportador rascador tipo SGD420/22 se utiliza principalmente para transportar carbón en el frente de trabajo de voladura de vetas de carbón delgadas inclinadas. Puede usarse para transporte horizontal y transporte inclinado. Al transportar hacia arriba a lo largo de la inclinación, la inclinación de la veta de carbón no debe exceder los 25°, y al transportar hacia abajo, la inclinación no debe exceder los 20°. Cuando la inclinación de la veta de carbón es grande, se debe instalar un dispositivo antideslizante. Deflectores y placas de carbón a ambos lados del canal central pueden usarse para transportar carbón a lo largo del canal.
Estructura principal del transportador rascador SGD420/22

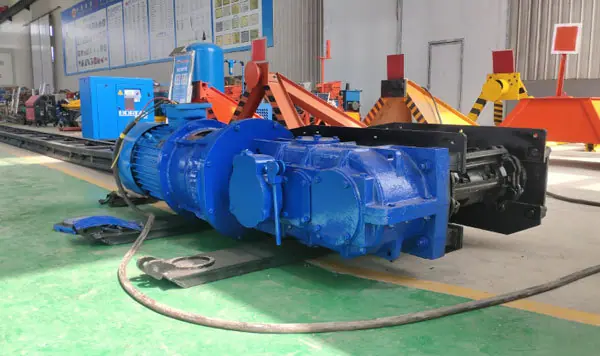

La parte de transmisión del transportador raspador SGD420/22 se compone principalmente de un motor, un eje giratorio, un reductor, una rueda dentada de transmisión, un tensor de cadena, un eje ciego, un bastidor del cabezal, etc. El motor, el reductor y el bastidor del cabezal están dispuestos en paralelo.
El motor correspondiente para el transportador rascador tipo SGD420/22 es el motor antideflagrante tipo YBS-22-4. Para cumplir con los requisitos de arranque a plena carga, el par de arranque y el par máximo del motor son ambos 2.7 veces el par nominal. El motor tiene un amplio margen de aumento de temperatura y puede funcionar bien en condiciones de arranque frecuente.
El transportador de rascador SGD420/22 incorpora el reductor JS-30, una transmisión de tres etapas con engranaje evolvente. El engranaje total es de 22,24. La primera etapa es un engranaje cónico de arco, la segunda etapa es un engranaje helicoidal cilíndrico y la tercera etapa es un engranaje recto cilíndrico.
El cabezal es un componente soldado integral. El orificio del eje del piñón de transmisión es el orificio de posicionamiento para instalar el reductor o el eje ciego. Hay orificios para insertar ganchos de cadena en los bordes superiores de las dos placas laterales del cabezal. Cada placa lateral tiene un orificio φ200 y 6 orificios φ26 para instalar el reductor.
El tensor de cadena se utiliza para tensar la cadena rascadora durante la instalación, el desmontaje o la modificación de la longitud de tendido, así como para ajustar la fuerza de tensión del transportador rascador. El tensor de cadena consta de dos partes: el gancho tensor.
Ventajas del transportador rascador SGD420/22
1. Estructura sólida. Resiste fuerzas externas como impactos, colisiones, aplastamientos y presiones de carbón, ganga u otros materiales.
2. Puede adaptarse a las necesidades de placas inferiores irregulares, flexiones y desplazamientos del frente de trabajo de minería de carbón, y puede soportar flexiones verticales u horizontales.
3. El cuerpo es corto y fácil de instalar.
4. También se puede utilizar como vía para el funcionamiento de cizallas de carbón.
5. Puede funcionar en dirección inversa para facilitar el manejo de accidentes en la cadena inferior.
6. Se puede utilizar como punto de apoyo de la sección frontal del stent nocturno líquido.
Parámetros técnicos del transportador rascador SGD420/22
Modelo de transportador SGD420/22
Modelo de motor YBS-22-4
Capacidad de transporte: 60T/H
Potencia 22Kw
Velocidad 1470r/min
Altura de la cabeza 540mm
Voltaje 380/660V
Velocidad de la cadena rascadora 0.66m/s
Especificación de cadena de eslabones redondos para cadena rascadora Φ18*64mm
Ranura central longitud*ancho*alto 1200*420*150mm
Fuerza de rotura de cada eslabón redondo ≥ 250KN
Cada sección pesa 66 kg
Distancia entre centros de cadena simple 700 mm
Peso de la máquina: 10612 kg
La relación de transmisión del reductor es 22.24.
