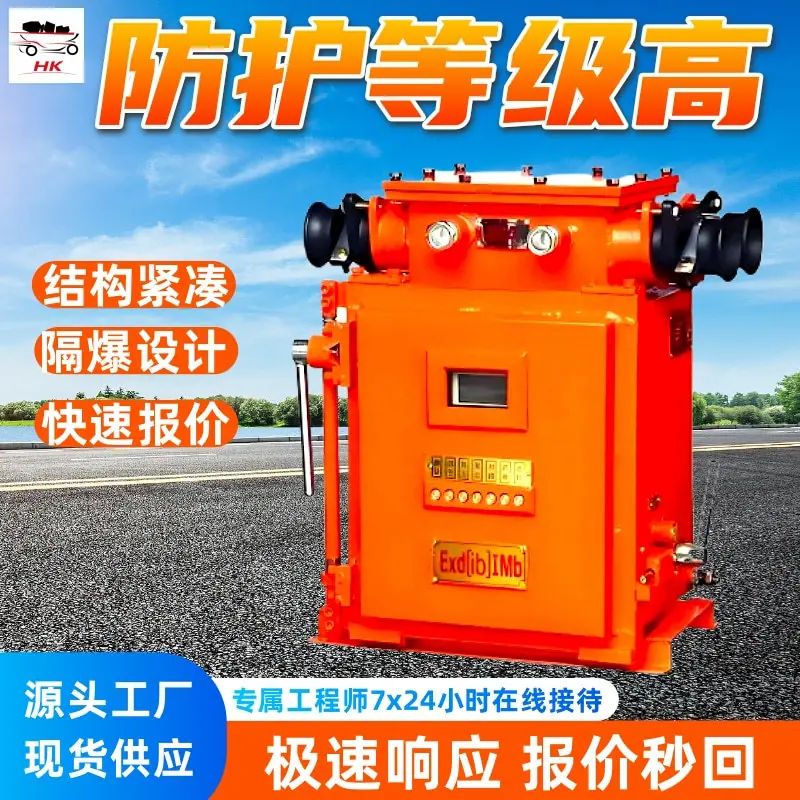

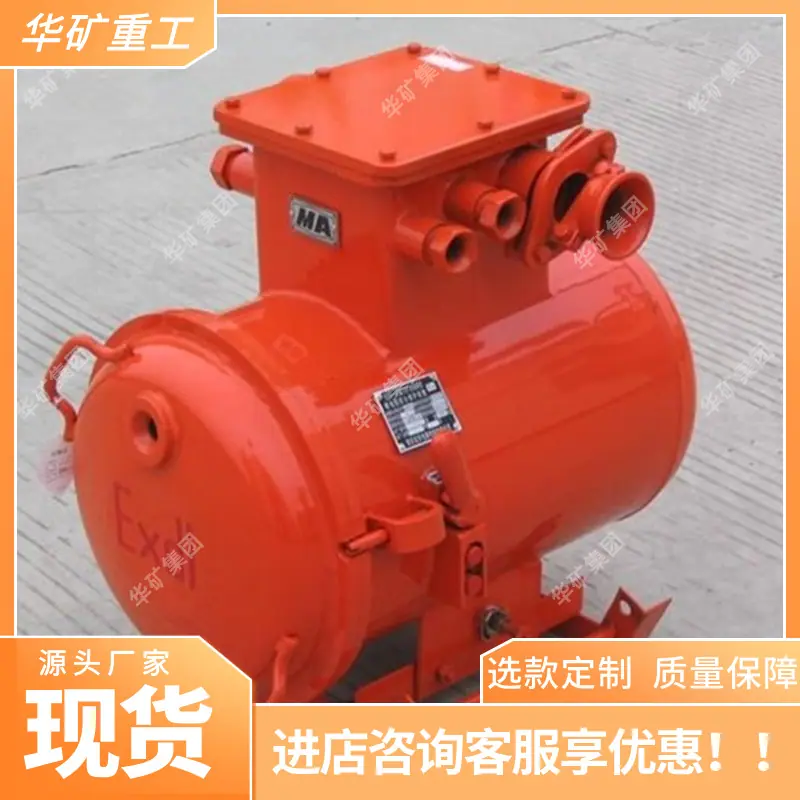

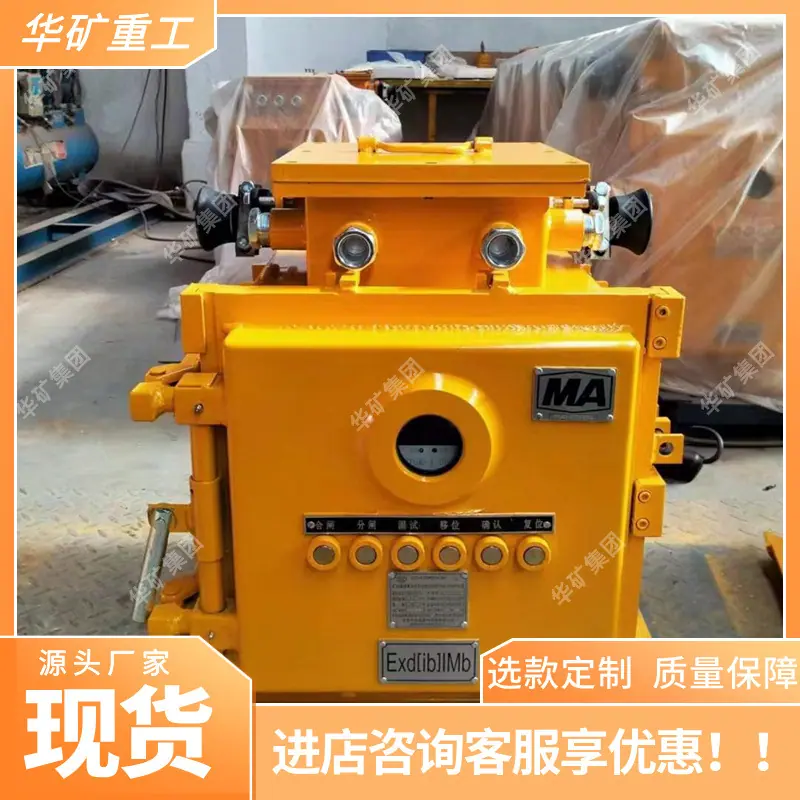

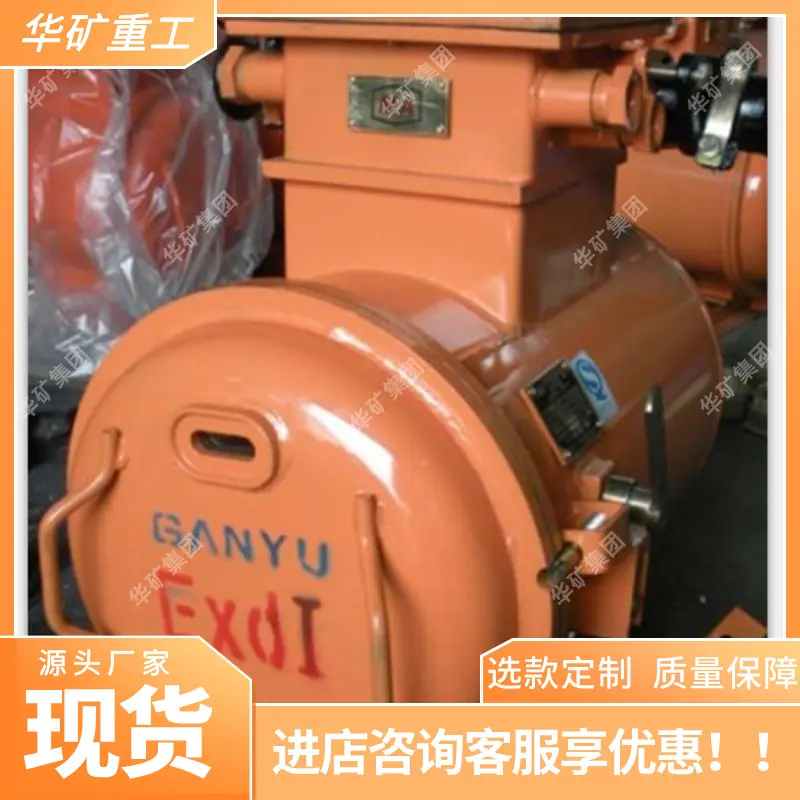

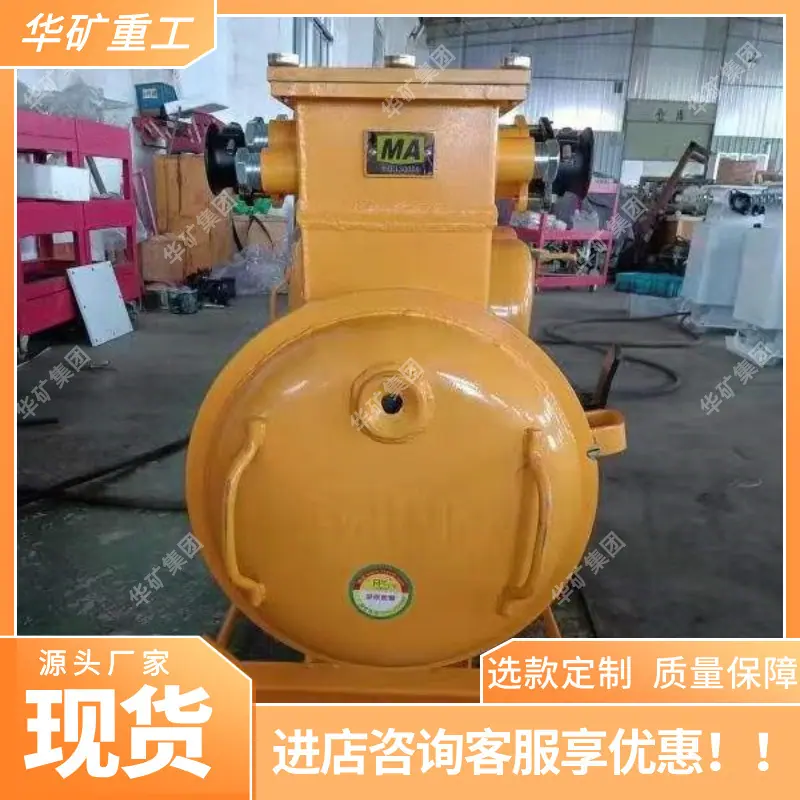

Zjz-15/1140(660)Dispositivo Integral de Protección a Prueba de Explosiones e Intrínsecamente Seguro para Iluminación y Señalización en Minería

1. Descripción general del producto

El Dispositivo Integrado de Iluminación y Señalización a Prueba de Explosiones y de Seguridad Intrínseca para Minas es un equipo eléctrico multifuncional diseñado específicamente para entornos explosivos como las minas de carbón. Integra funciones de suministro de energía para iluminación, transmisión de señales y protección eléctrica. Este dispositivo se desarrolla en estricta conformidad con la serie GB3836 de normas a prueba de explosiones y la norma industrial MT/T 1123-2011. Mediante el diseño de doble protección de una carcasa a prueba de explosiones y circuitos de seguridad intrínseca, puede operar de manera estable en entornos peligrosos que contienen metano y polvo de carbón, proporcionando iluminación segura y confiable, garantía de comunicación por señales y protección del sistema eléctrico para las operaciones subterráneas.

El núcleo del dispositivo consta de partes como una cámara principal a prueba de explosiones, una cámara de cableado intrínsecamente segura, una unidad de protección de microcomputadora, un transformador de iluminación y módulos de circuito de señal. Posee características como autoadaptación de voltaje, diagnóstico inteligente de fallas y control independiente de múltiples circuitos. Es adecuado para redes eléctricas de minas de carbón con CA de 50 Hz y voltajes nominales de 380 V/660 V/1140 V, y puede proporcionar suministro de energía dedicado para cargas de iluminación y señal de 127 V.

2. Clasificación del Producto

(1) Dividido por la capacidad nominal

Tipo de Capacidad Pequeña: Capacidad nominal ≤ 4.0 kVA, modelo típico como ZJZ-4.0/1140(660)M, la corriente nominal abarca 80A-120A, adecuado para suministro de energía de iluminación y señal en áreas locales como frentes de excavación, cámaras pequeñas, etc., caracterizado por su tamaño compacto e instalación flexible.

Tipo de Capacidad Media: Capacidad nominal 4.0kVA-16.0kVA, los modelos representativos incluyen ZJZ-8.0/1140(660)M, ZJZ-10.0/1140(660)M, la corriente nominal puede alcanzar 200A, puede satisfacer las necesidades de suministro de energía de áreas de operación de escala media como galerías de minería, caminos de transporte, etc., admite la operación simultánea de múltiples circuitos de iluminación y señalización.

Tipo de Gran Capacidad: Capacidad nominal ≥ 16.0 kVA, por ejemplo ZJZ-16.0/1140(660)M, adecuado para escenarios de suministro de energía centralizado como vías principales y subestaciones en minas grandes, posee mayor capacidad de carga y espacio de expansión.

(II) Clasificación por énfasis funcional

Tipo de Señal de Iluminación General: Representado por la serie ZBZ, posee alimentación básica de iluminación, transmisión de señales y funciones de protección contra cortocircuitos, fugas y sobrecargas. Es adecuado para entornos de operación subterráneos convencionales y ofrece una rentabilidad excepcional.

Tipo de Monitoreo Inteligente: Representado por la serie ZJZ, utiliza una unidad de monitoreo y protección de microcomputadora, equipada con una pantalla LCD completamente en chino e interfaz de comunicación RS485/CAN, permitiendo funciones de telemetría, control remoto, señalización remota y ajuste remoto. Admite la conexión al sistema de monitoreo de energía de la mina, satisfaciendo las necesidades de gestión inteligente de la mina.

Tipo de taladro eléctrico para carbón especializado: Algunos modelos derivados integran circuitos de protección especiales para taladros eléctricos de carbón, poseyendo funciones dirigidas como monitoreo de aislamiento de cable e interbloqueo por fuga, que pueden proporcionar suministro de energía dedicado y protección de seguridad para equipos de taladro eléctrico de carbón subterráneo.

(III) Clasificación por Nivel de Voltaje

Tipo Adaptable de Bajo Voltaje: Voltaje de entrada nominal 380V, adecuado para necesidades de suministro de energía a prueba de explosiones en minas pequeñas o áreas de trabajo auxiliares en superficie.

Tipo General de Voltaje Medio: Voltaje de entrada nominal 660V, el modelo adaptativo principal para minas de carbón subterráneas, puede cubrir la gran mayoría de los escenarios operativos.

Compatible con Alto Voltaje: Voltaje de entrada nominal 1140V, adecuado para sistemas de suministro de energía de alto voltaje en minas modernas grandes, ofreciendo mayor eficiencia de suministro de energía y distancia de transmisión.

3. Ventajas Principales

(I) Protección de seguridad a prueba de explosiones dobles

La carcasa a prueba de explosiones está formada por la soldadura de placas de acero de alta calidad. Puede soportar una prueba de presión de explosión interna de 1 MPa y cumple con el estándar a prueba de explosiones ExdI, previniendo eficazmente la propagación hacia el exterior de la energía de explosión causada por fallas eléctricas internas.

El circuito de control y la salida de señal están diseñados con seguridad intrínseca, asegurando que en una condición de falla no se produzcan chispas eléctricas ni temperaturas altas suficientes para encender gases explosivos al limitar la energía del circuito. La marca de protección contra explosiones alcanza el nivel Ex ib I Mb.

(II) Funciones integrales de protección eléctrica

Cuenta con protección contra cortocircuitos, capaz de interrumpir rápidamente la alimentación después de que ocurre una falla, con un tiempo de respuesta de ≤0.1 segundos, previniendo eficazmente incendios eléctricos y daños en el equipo.

Integra funciones de protección contra fugas y bloqueo por fugas, monitorea el estado de aislamiento del circuito en tiempo real y bloquea automáticamente el circuito de cierre cuando la resistencia de aislamiento cae por debajo del umbral de seguridad, previniendo accidentes por electrocución y el riesgo de ignición por chispas eléctricas.

Soporta múltiples protecciones como protección contra sobrecarga, protección contra pérdida de fase y monitoreo de aislamiento de cables. La vida eléctrica de los contactos principales es ≥100,000 veces, y la vida mecánica del desconectador es ≥10,000 veces, asegurando una operación estable a largo plazo.

(III) Adaptabilidad ambiental sobresaliente

Puede operar de manera confiable a altitudes ≤ 2000 m, temperaturas ambiente de -5℃ a 40℃ y humedad relativa ≤ 75% (a 25℃), adaptándose a las duras condiciones de operación de los entornos subterráneos, que son húmedos, polvorientos y tienen grandes variaciones de temperatura.

Adoptando un diseño multicapa antiinterferencias, posee una fuerte compatibilidad electromagnética, capaz de resistir la interferencia electromagnética generada por el arranque y la parada de motores de fondo de pozo y la operación de equipos, asegurando la sensibilidad y fiabilidad de las funciones de protección.

(4) Gestión Inteligente de Operaciones y Mantenimiento

El dispositivo inteligente está equipado con una pantalla LCD completa en chino, que puede mostrar parámetros operativos como voltaje, corriente y resistencia de aislamiento en tiempo real. El tipo de falla se presenta intuitivamente a través de un indicador LED de tres colores y admite funciones de memoria y consulta de eventos.

Algunos modelos están equipados con funciones como operación con autorización de contraseña, control remoto y autodiagnóstico de fallas, lo que puede reducir el riesgo de operación incorrecta, disminuir la carga de trabajo del mantenimiento en sitio y mejorar el nivel de automatización de la gestión del suministro eléctrico de la mina.

IV. Puntos Clave de Venta

(I) Cumplimiento y Garantía de Fiabilidad

Todos los productos han pasado la certificación de Marca Nacional de Seguridad de Productos Mineros (marca MA) y la certificación de calificación a prueba de explosiones, se fabrican en estricta conformidad con los estándares de la industria, pueden cumplir con los requisitos de cumplimiento para la producción segura en minas de carbón y brindan una garantía confiable para la seguridad de la vida del personal subterráneo y la operación estable del equipo.

(II) Solución Integrada

Al integrar la fuente de alimentación de iluminación, la transmisión de señales y la protección eléctrica, elimina la necesidad de cajas de distribución, protectores y dispositivos de señalización separados, simplificando el diseño del sistema eléctrico subterráneo, reduciendo la ocupación de espacio del equipo y disminuyendo la inversión inicial y los costos de mantenimiento posteriores.

(III) Adaptación Flexible de Escenarios

Cubre las necesidades de suministro eléctrico para todos los escenarios, desde frentes de excavación locales hasta grandes vías de acceso, admite entradas de nivel de voltaje múltiple de 380V/660V/1140V, cuenta con múltiples circuitos de salida independientes, permitiendo una selección flexible según la escala del área de trabajo y el tipo de carga, adaptable a diferentes tipos de minerales y condiciones de minería.
