Manómetro de Presión Eléctrico de Contacto a Prueba de Explosiones para Minas, Manómetro a Prueba de Explosiones, Manómetro de Presión Eléctrico de Contacto Tipo a Prueba de Explosiones para Minas

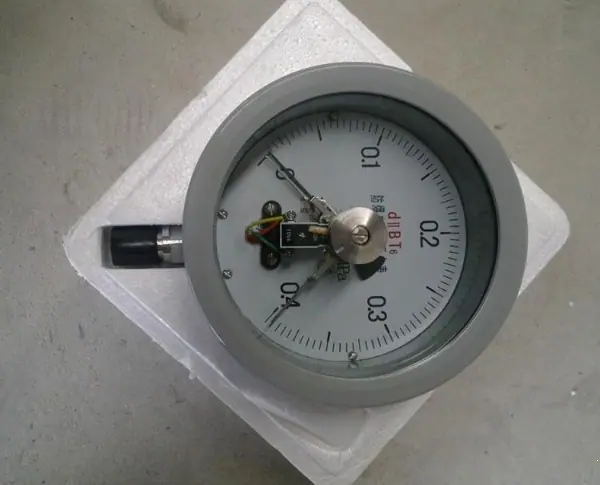

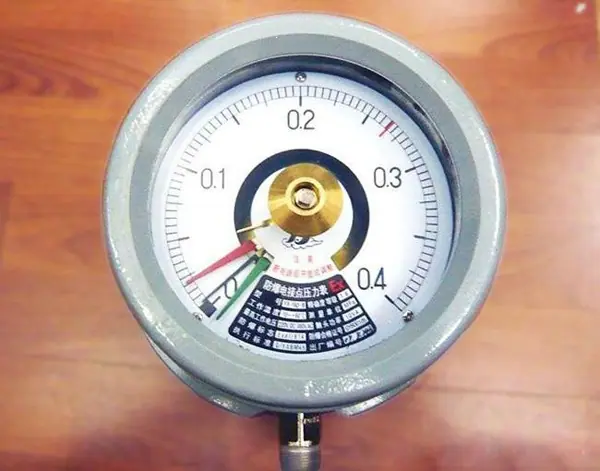

Introducción del producto del manómetro de contacto eléctrico a prueba de explosiones de mina

Los manómetros eléctricos de contacto a prueba de explosiones para minería están compuestos por una carcasa a prueba de explosiones, un sistema de medición, grupos de contactos eléctricos, un dispositivo de ajuste y una caja de conexiones. La carcasa a prueba de explosiones del manómetro eléctrico de contacto a prueba de explosiones tiene un buen rendimiento a prueba de explosiones, por lo que puede soportar la presión generada por la explosión de la mezcla de gas explosivo dentro de la carcasa durante la operación normal debido a la influencia de chispas o arcos eléctricos, y puede prevenir eficazmente que la energía térmica resultante se propague hacia el exterior de manera fluida, sino que solo se difunde lentamente hacia el exterior a lo largo de las pequeñas holguras de la superficie de unión a prueba de explosiones dentro de la carcasa. En este momento, la temperatura instantánea transmitida al exterior de la carcasa ha caído por debajo de la temperatura de ignición de la mezcla de gas explosivo, por lo que no conducirá a la propagación de la explosión. Los manómetros eléctricos de contacto a prueba de explosiones para minería son adecuados para medir la presión de mezclas explosivas no cristalizantes, no solidificantes o varios medios no explosivos en ubicaciones peligrosas.

Principio de funcionamiento del manómetro de contacto eléctrico a prueba de explosiones para minería

El principio de funcionamiento de un manómetro de contacto eléctrico a prueba de explosiones para minería se basa en la deformación elástica del elemento sensor (el tubo de Bourdon en el sistema de medición), que, a través de la transmisión mecánica, hace que los contactos en el grupo de contactos eléctricos realicen las acciones correspondientes (cerrar o abrir) para que el circuito en el sistema de control de presión pueda encenderse o apagarse, logrando así el propósito de control automático, alarma e indicación en el lugar.

Parámetros de rendimiento del manómetro de contacto eléctrico a prueba de explosiones para minería

Rango: 0～0.16～60MPa；

Método de control: Interruptor de contacto de arrastre de límite superior e inferior;

Alto voltaje de trabajo: CC 220V o CA 380V;

Potencia de la sonda: 10VA;

Posición de trabajo: Instalación vertical;

Condiciones ambientales de operación: -10～50℃, humedad relativa no superior al 80%, y la mezcla explosiva debe pertenecer al grupo IIB, clase de temperatura T4 o inferior. La vibración de trabajo y las pulsaciones rápidas del medio medido no deben afectar el funcionamiento fiable de los contactos del instrumento.

8、Influencia de la temperatura: Valor de indicación no superior a 0.4%/10℃, Valor de consigna no superior a 0.6%/10℃ (La temperatura de funcionamiento se desvía de 20±5℃);

9. Resistencia de aislamiento: corriente alterna sinusoidal de 50 Hz 2000 V durante un minuto;

10. Peso: 6kg.
