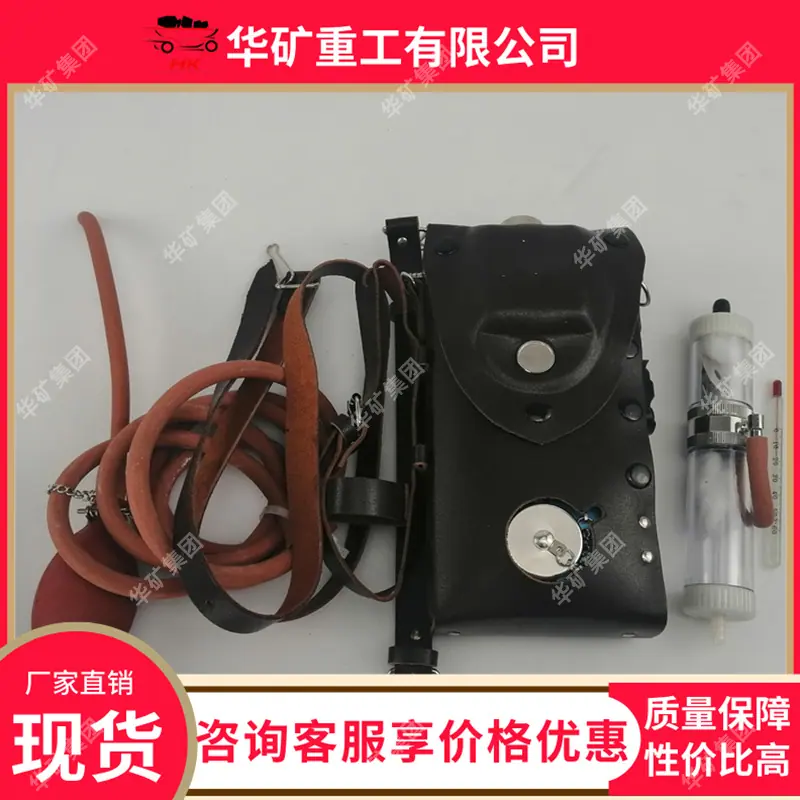

Detector de Metano por Interferencia Óptica Cjg10 Detección de Gas Subterráneo Minería Detector de Metano por Interferencia Óptica

I. Principios y Diseño

‌Principio de Interferencia Óptica‌

La luz dispersa generada por la fuente de luz interactúa con el prisma reflectante, formando franjas de interferencia en el plano focal del objetivo. Cuando la especie de gas o la presión en la cámara de metano y la cámara de aire son diferentes, la diferencia en el índice de refracción del haz de luz provoca un desplazamiento de las franjas de interferencia, y la concentración de gas se infiere recalculando la cantidad de desplazamiento.

‌Características estructurales‌

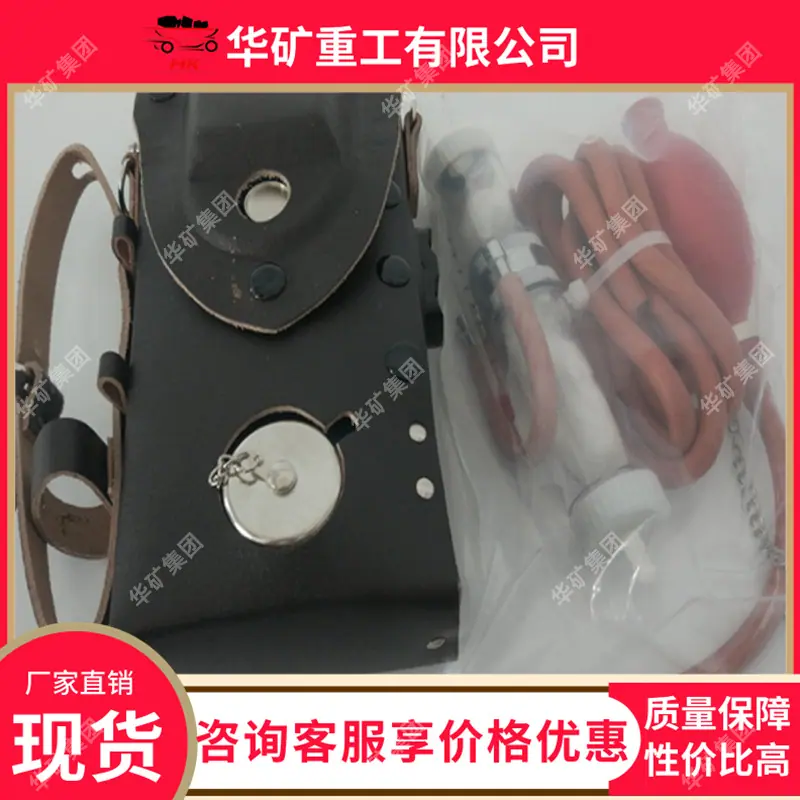

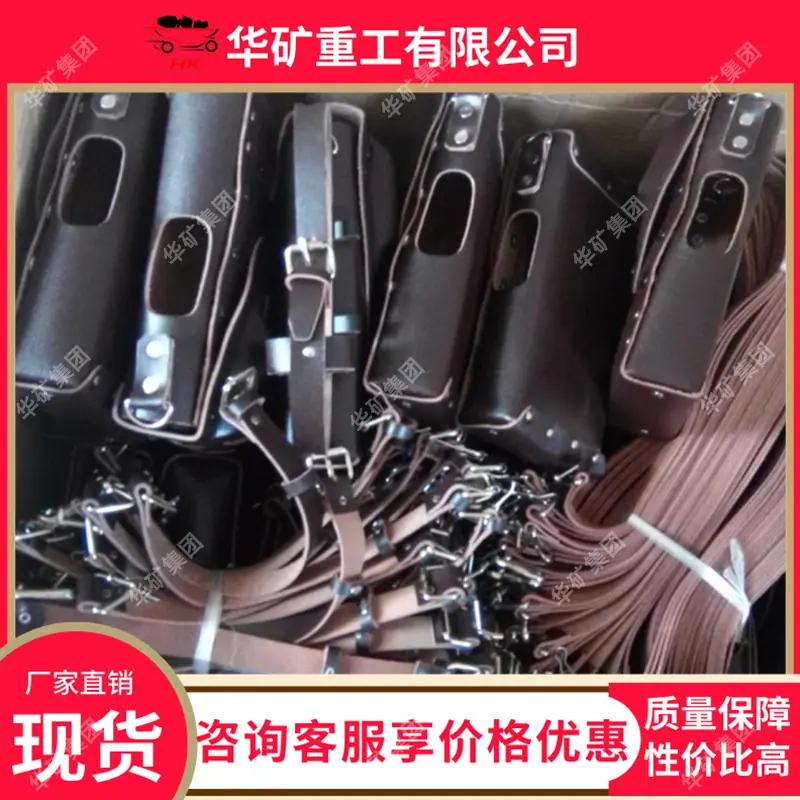

La carcasa debe usar una cubierta de cuero animal para cumplir con los requisitos a prueba de explosiones subterráneas;

Diseño intrínsecamente seguro, adecuado para entornos que contienen metano y polvo de carbón.

2. Ventajas Principales

‌Alta precisión y estabilidad‌: En comparación con los sensores de elemento catalítico tradicionales, tiene un menor error de medición y es menos susceptible al envenenamiento por gas, con una vida útil de más de tres años;

‌Multifuncionalidad‌: Puede detectar múltiples gases como metano, dióxido de carbono, etc. simultáneamente, adecuado para industrias como la química, el transporte, la construcción, etc.;

‌Portabilidad y Durabilidad‌: Volumen pequeño, peso ligero, fácil de operar, se adapta a entornos subterráneos complejos.

III. Calibración e Innovación Tecnológica

‌Método de calibración‌

‌Método de Calibración de Presión‌: Basado en la correspondencia entre la diferencia de presión en la celda de gas y el cambio en el índice de refracción, logrando una calibración de alta precisión;

‌Sistema de Corrección Inteligente‌: Mediante el análisis de fusión de datos de laboratorio y datos de campo, corrige dinámicamente los factores de error (como la interferencia de temperatura y presión).

Dispositivo de calibración

Soporta verificación de sincronización multi-dispositivo, configurado con cilindro de gas estándar y temporizador digital.

Puede generar automáticamente informes de inspección, mejorando la eficiencia de la calibración.

Los principales parámetros técnicos

1. Tipo CJG10:

1) Rango de medición: (0～10)%CH；

2) Valor mínimo de escala de la placa de escala del ocular: 0,5%CH；

3) Rango de la escala del micrómetro: (0～1)% CH；

4) Valor mínimo de escala del dial del micrómetro: 0.02% CH；

5) Error básico (ver Tabla 1);

Tabla 1

2. CJG100:

1) Rango de medición: (0～100)%CH；

2) Valor mínimo de escala de la placa de escala del ocular: 5%CH；

3) Rango de la escala del micrómetro: (0～10)% CH；

4) Valor mínimo de escala del dial del micrómetro: 0.2% CH；

5) Error básico (ver Tabla 2);

Tabla 2

3. Fuente de luz: Bombilla de 1.35V/0.3A (bombilla eléctrica)

4. Fuente de alimentación: Una pila ordinaria tamaño D, modelo LR20, voltaje nominal Ue: 1.5V.

5. Marca a prueba de explosiones: ExibIMb
