Batea de Tambor Tipo Fcs-12, Equipo para Minería de Oro de Placer a Pequeña Escala, Operación Flexible, Batea de Tambor

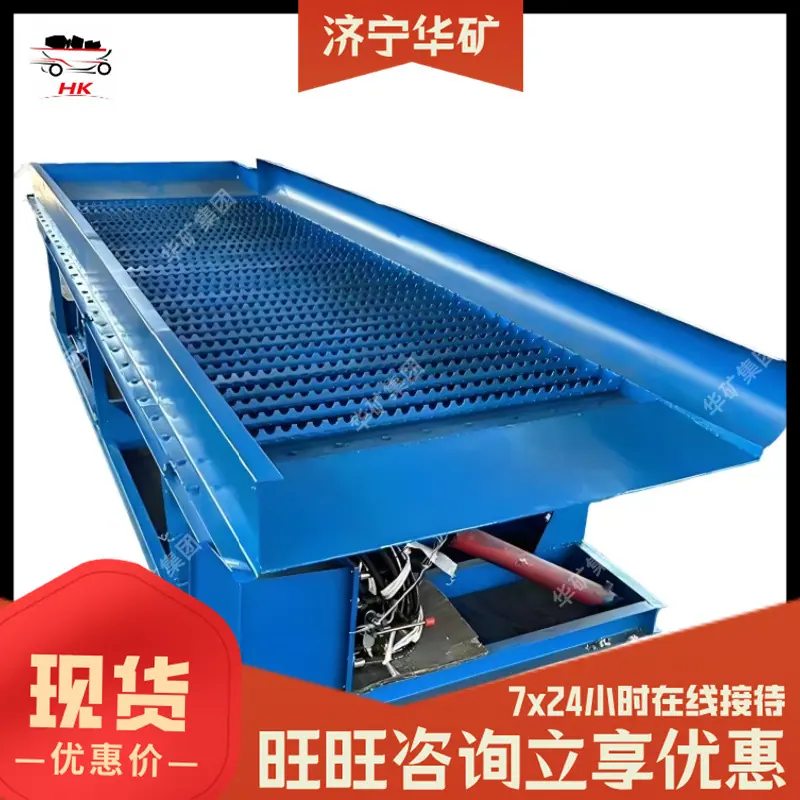

La canaleta pulsante, también conocida como canaleta de olas o canaleta de arrastre, es un nuevo tipo de equipo de separación por gravedad para oro aluvial, desarrollado por ingenieros chinos en la década de 1970 y mejorado a partir de canaletas fijas ordinarias. Combina las ventajas técnicas de las canaletas fijas y las bateas de clasificación y se utiliza principalmente para la separación de oro aluvial, siendo especialmente eficaz para recuperar oro fino capilar y oro de piel fina. También se puede utilizar para la separación y procesamiento de otros minerales pesados como el estaño y el tungsteno. Actualmente, se utiliza ampliamente en varios sistemas de minería de oro aluvial y se puede adaptar a diferentes escenarios operativos como dragas de oro, máquinas lavadoras de oro móviles y equipos fijos de lavado de oro.

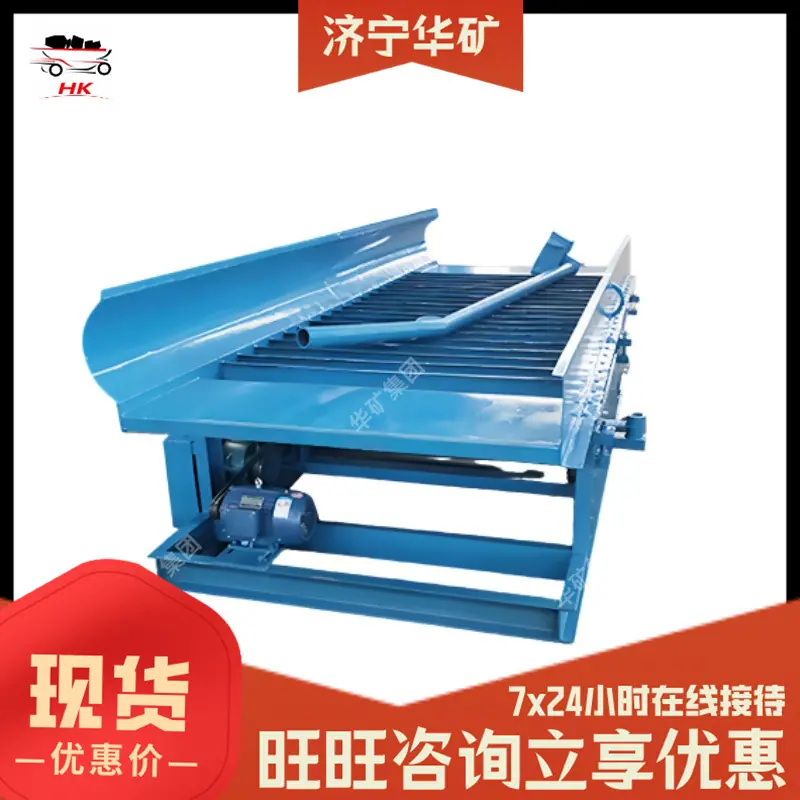

El equipo conserva las características estructurales originales de la canaleta fija y ha recibido mejoras centrales en la placa inferior y la parte de transmisión: La placa inferior de hierro tradicional se reemplaza por una placa inferior de caucho elástico, acoplada a un mecanismo simple de vibración excéntrica o de biela-manivela, que impulsa la placa inferior de caucho a realizar un movimiento alternativo periódico hacia arriba y hacia abajo. Esto crea un efecto similar al diafragma de una máquina de jigging entre cada compartimento de la canaleta, que, junto con el flujo de agua inclinado, completa la separación de minerales.

Compuerta de tipo de descarga intermitente pulsante：Requiere la interrupción periódica de la alimentación de mineral, la limpieza manual del concentrado completado, el ciclo de descarga del concentrado es generalmente de alrededor de 4 horas, la estructura es simple, el costo es menor, adecuado para operaciones mineras pequeñas y medianas o plantas de beneficio a pequeña escala.

Canaleta de Jigging Tipo Descarga Automática：No es necesario detener la operación para la limpieza del tanque. Los minerales pesados recolectados pueden transportarse automáticamente al depósito de concentrado para su descarga, reduciendo los costos de operación manual. Adecuado para escenarios de producción de operación continua a gran escala, mejorando la eficiencia operativa.

Las especificaciones principales actualmente en el mercado son principalmente la serie FGS:

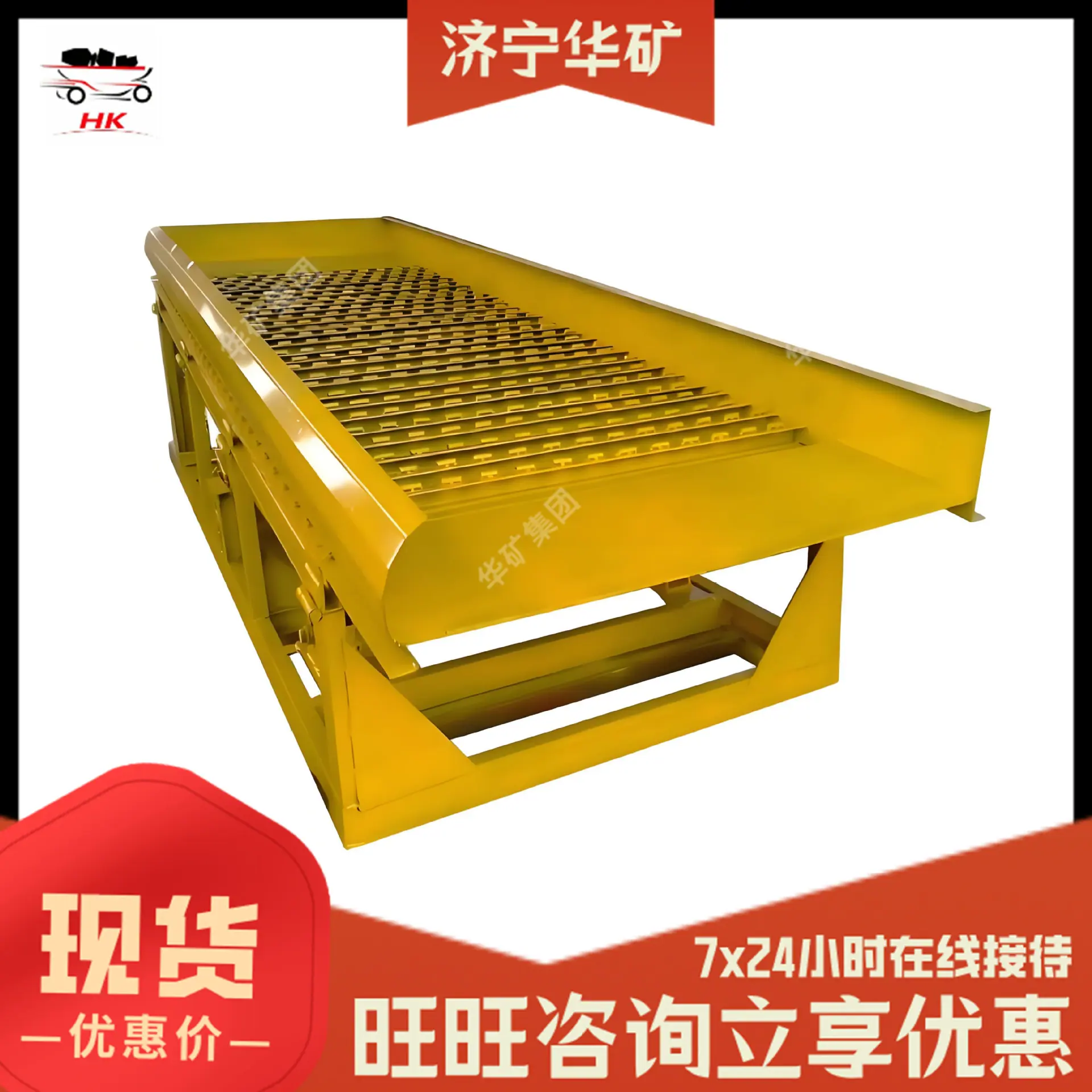

Canaleta Agitada Tipo FGS-12：Las dimensiones externas son 3200×1200×730 mm, la capacidad de procesamiento puede alcanzar 20-25 m³/h, el peso total es de aproximadamente 750 kg, adecuado para operaciones mineras pequeñas y medianas.

Jig Aerado Tipo FGS-15：Las dimensiones externas son 4000×1500×730 mm, la capacidad de procesamiento puede alcanzar 30-35 m³/h y el peso total es de aproximadamente 1100 kg, lo que lo hace adecuado para operaciones mineras de escala media a grande. Además, se puede procesar y personalizar según las necesidades de procesamiento del usuario y las condiciones del sitio. También hay canaletas pequeñas y selectivas para satisfacer las necesidades de lavado de oro individual o enriquecimiento de concentrados.

Tipo de Alimentación de Bomba de Arena：Adecuado para escenarios de operación de transporte de lodos minerales con bombas de arena, se conecta directamente a la tubería de transporte de lodos, lo que lo hace más conveniente de usar.

Tipo Seleccionado Móvil: Pequeño y compacto, fácil de mover, admite alimentación manual o mecánica pequeña, adecuado para las necesidades operativas de áreas mineras dispersas como riberas de ríos y lechos de ríos secos.

Solución específica para los puntos débiles del equipo tradicional：A través de la pulsación periódica de la placa inferior de goma, se resuelve eficazmente el problema de que las tolvas fijas tradicionales se apelmazan y azolvan fácilmente. Al mismo tiempo, se mejora la deficiencia de alto rendimiento en las máquinas de jigging, logrando un efecto de separación estable con bajo rendimiento y resistencia al apelmazamiento, lo que hace que el proceso de producción sea más fluido.

Efecto de recuperación estable para oro fino：Combinado con el flujo de agua pulsante y la acción de la estratificación inclinada, puede promover el hundimiento y el enriquecimiento del oro fino, que es difícil de recuperar con equipos convencionales como pulsadores y canaletas, y ha mejorado la tasa de recuperación de oro fino en comparación con las canaletas fijas tradicionales.

Estructura simple, mantenimiento conveniente：El diseño general de la estructura es simple, con pocos componentes centrales. El mecanismo de transmisión es maduro y confiable, lo que resulta en una baja tasa de fallas. El mantenimiento diario no requiere habilidades profesionales complejas, lo que lleva a menores costos operativos.

Bajo consumo de energía y agua：La potencia del motor del equipo es pequeña, el consumo total de energía es bajo y el consumo de agua es menor en comparación con equipos de separación por gravedad similares, lo que lo hace adecuado para áreas mineras con condiciones generales de recursos hídricos.

Fuerte adaptabilidad y aplicación flexible：Puede usarse como equipo de cribado independiente o integrarse en diferentes sistemas como dragas de arena y barcos de lavado de oro, máquinas de lavado de oro móviles, equipos de lavado de oro fijos, máquinas lavadoras de arena en campos de arena, etc., adaptable a varios escenarios operativos.

La relación de enriquecimiento es excepcional：Debido al modo de trabajo de descarga concentrada intermitente, la relación de enriquecimiento de concentración es mayor en comparación con las mesas vibratorias, alcanzando decenas a cientos de veces la de las mesas vibratorias. Esto reduce el volumen de procesamiento de la clasificación fina posterior y disminuye los costos de procesamiento posteriores.

Capas claras, ordenación estable：Mediante una agitación periódica, la cama se afloja y compacta repetidamente, promoviendo la estratificación de los minerales por gravedad específica: los minerales pesados tienen más probabilidades de asentarse en la capa inferior y ser recuperados, mientras que los minerales ligeros se descargan a través de los orificios elípticos de la pantalla, asegurando un proceso de separación estable y reduciendo la situación en la que los minerales pesados finos son arrastrados por la corriente de agua.

Efecto de ordenación significativamente mejorado：El diseño estructural está optimizado para las propiedades físicas del oro de aluvión, resolviendo eficazmente el problema de aglomeración, y la tasa neta de selección mejora significativamente en comparación con las canaletas fijas tradicionales. El modelo de descarga automática funciona aún mejor en la recuperación de oro libre.

Personalizado para adaptarse a diferentes necesidades：Soporta ajustes personalizados de diferentes especificaciones y funciones, adecuado para emparejar con los modelos de máquina apropiados, desde la extracción de oro individual a pequeña escala hasta operaciones de producción en masa a gran escala.
