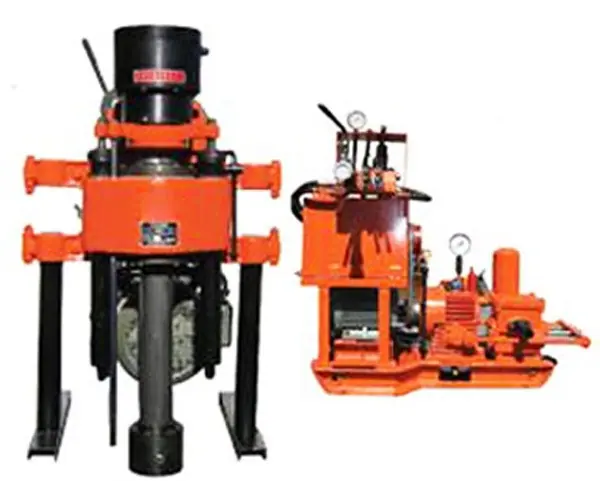

Equipo de Perforación de Túneles Tipo Kd-150, Equipo de Perforación para Exploración de Minas de Carbón, Máquina Perforadora de Túneles para Minería, Equipo de Perforación para Exploración de Minas de Carbón y Minas Metálicas

La perforadora de túneles KD-150 cuenta con avance hidráulico. Es ideal para la exploración de minas metálicas, minas no metálicas y minas de carbón, así como para la inyección de cemento, el drenaje y la perforación de pozos de observación en el corredor de centrales hidroeléctricas. Se caracteriza por su ligereza, gran estabilidad y facilidad de transporte e instalación.

Características del producto de la plataforma de perforación de túneles KD-150

1. La plataforma de perforación de túneles KD-150 tiene un mecanismo de alimentación hidráulica automática para mejorar la eficiencia de perforación y reducir la intensidad de trabajo de los trabajadores.

2. Tamaño pequeño y peso ligero.

3. Se adopta un soporte de doble columna, que ocupa un área pequeña durante la construcción y tiene una estructura compacta.

4. La plataforma de perforación y la bomba de agua se accionan por separado para facilitar el diseño del sitio de construcción.

5. Peso ligero, gran rendimiento, fácil de mover e instalar.

Parámetros técnicos de la plataforma de perforación de túneles KD-150

Plataforma de perforación:

Profundidad de perforación: 150 m Diámetro de apertura: 91 mm Diámetro final del agujero: 59 mm

Diámetro de la varilla de perforación: 42 mm Ángulo de perforación: 0°-360°

Dimensiones de la plataforma de perforación (largo × ancho × alto): 1405 × 800 × 2105 (mm)

Dimensiones de la bomba (largo × ancho × alto): 1100 × 480 × 850 (mm)

Rotador:　

Diámetro interior del eje vertical: 52 mm Velocidad del eje vertical (tres marchas): 140, 295, 470, 790, 1010 r/min

Recorrido del eje vertical (KD100-4): 450 mm Velocidad máxima de movimiento ascendente sin carga del eje vertical: 0,05 m/s

Velocidad máxima de movimiento descendente del eje vertical sin carga: 0,067 m/s

Presión máxima de alimentación del eje vertical: 15 KN

Fuerza máxima de elevación del eje vertical: 25 KN

izar　

Capacidad máxima de elevación (cuerda simple): 11 KN Velocidad periférica del tambor (segunda capa): 0,255, 0,51, 1,02 m/s

Diámetro del tambor: 145 mm Diámetro del cable de acero: 9,3 mm

Capacidad del cable de acero: 27 m

Motor principal　

Modelo: Y160M-4 Potencia nominal: 11KW Velocidad nominal: 1460r/min

aguaBomba

Desplazamiento máximo: 77 L/min Presión máxima de trabajo: 1 MPa Presión nominal de trabajo: 0,7 MPa

bomba de aceite　

Tipo: Bomba de engranajes Modelo: YBC-12/80 Presión nominal: 8 Mpa

Caudal: 8 ml/r Velocidad nominal: 1440 r/min
