Actuador Paralelo Electrohidráulico Mecatrónico Accionamiento Hidráulico Lineal Integrado Actuador Electrohidráulico a Prueba de Explosiones para Minas

El actuador electrohidráulico es un manipulador de accionamiento hidráulico que integra maquinaria, electricidad e hidráulica. Es adecuado para aplicaciones que requieren movimiento lineal alternativo (o rotativo alternativo en un cierto ángulo), y también se puede utilizar en lugares que requieren levantar, bajar o sujetar piezas de trabajo. Puede lograr un control centralizado o automático en áreas peligrosas remotas y actualmente se utiliza ampliamente en múltiples campos industriales como la metalurgia, la minería, la energía, el carbón, la industria química, el cemento, la conservación del agua y los puertos.
1. Introducción del producto
Los actuadores electrohidráulicos se componen de un actuador (cilindro hidráulico), un mecanismo de control (bloque de válvulas de control hidráulico) y una fuente de alimentación (motor, bomba hidráulica, etc.) como su núcleo. Los componentes principales incluyen un motor, bomba hidráulica, cilindro hidráulico, bloque de válvulas de control (válvula de alivio, válvula de retención de succión, válvula de control de flujo, válvula antirretorno operada por piloto, etc.), tanque de aceite y otras piezas. Durante la operación, el motor eléctrico impulsa una bomba hidráulica bidireccional para suministrar aceite a presión a través de rotación hacia adelante y hacia atrás. El aceite se envía luego al cilindro hidráulico a través del bloque de válvulas de control hidráulico, logrando el movimiento lineal recíproco de la barra del pistón basado en el principio de Pascal. Los actuadores electrohidráulicos modernos han integrado gradualmente tecnología de control inteligente, que puede mejorar la precisión del control y la velocidad de respuesta en entornos extremos mediante compensación adaptativa, toma de decisiones con IA y otras tecnologías.
2. Clasificación del Producto
Los actuadores electrohidráulicos se clasifican principalmente según el espacio de instalación en obra y la aplicación del usuario. La clasificación más común es en tres categorías según la forma estructural:

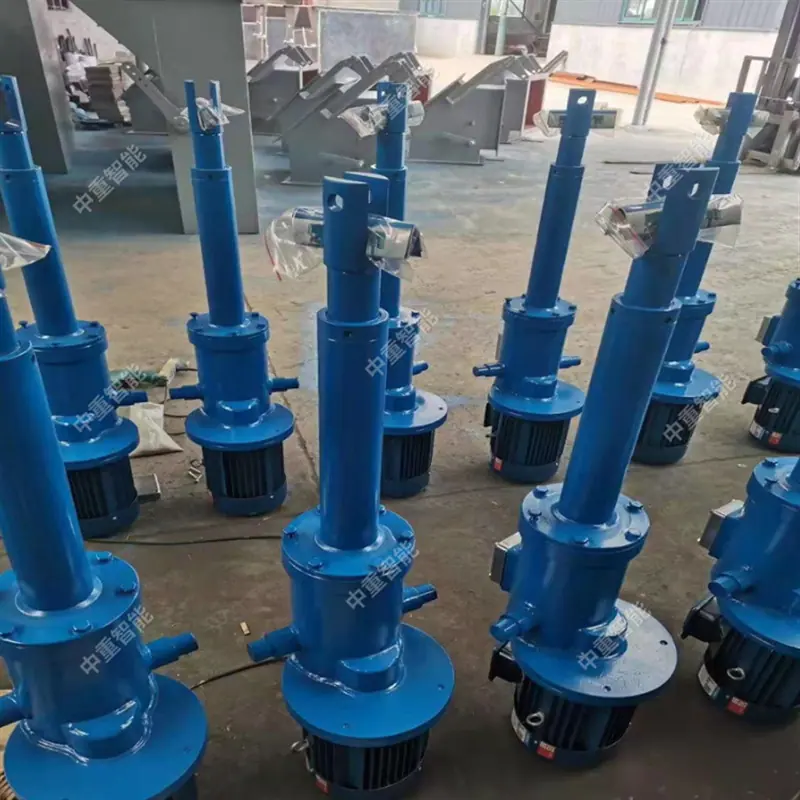

La primera categoría es el actuador electrohidráulico vertical integrado, siendo la serie DYTZ un representante típico. Sus características son que la potencia, el control y el actuador están integrados en el mismo eje, lo que resulta en una estructura muy compacta, adecuada para condiciones de trabajo convencionales con amplio espacio de instalación.

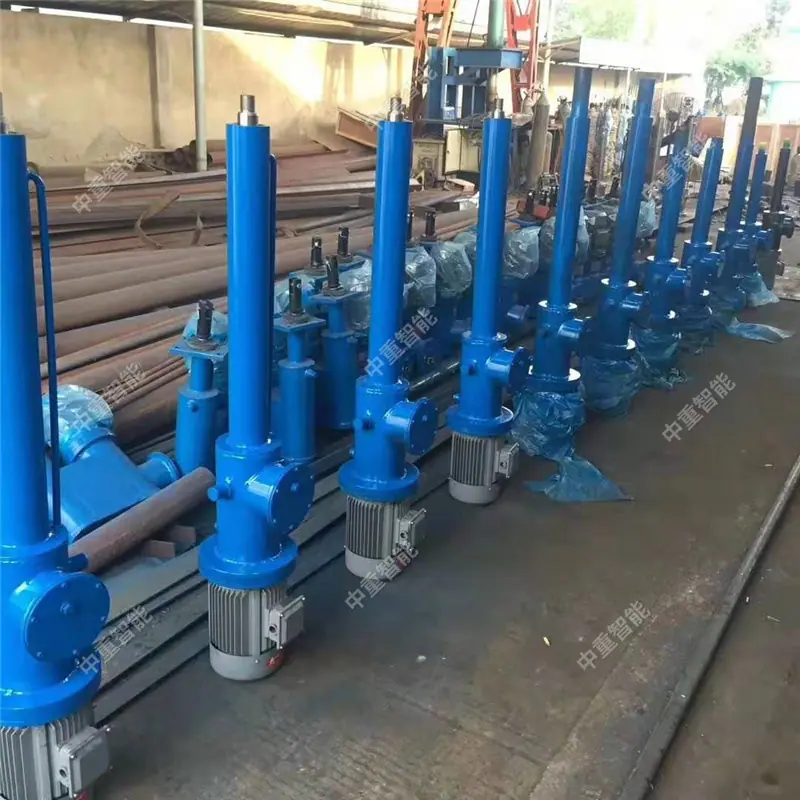

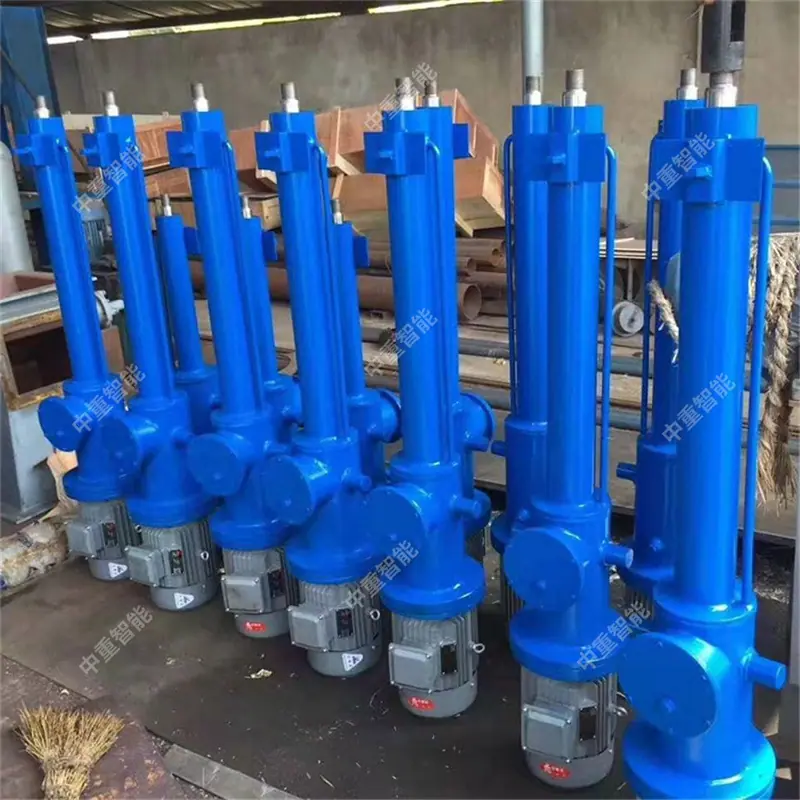

La segunda categoría es el actuador electrohidráulico paralelo, con la serie DYTP como representante típico. Su característica es la disposición paralela del motor y el actuador, lo que lo hace adecuado para escenarios con longitud de instalación limitada. Ofrece una gran flexibilidad de personalización y es actualmente el más utilizado.
La tercera categoría son los actuadores electrohidráulicos divididos, siendo la serie DYTF un representante típico. Sus características son que el cilindro de aceite, la fuente de alimentación y el mecanismo de control están separados entre sí, lo que permite instalar el cilindro de aceite de forma flexible en cualquier ángulo. Es adecuado principalmente para condiciones de trabajo especiales que requieren gran empuje y carrera larga.
Además, los actuadores electrohidráulicos también se clasifican frecuentemente según sus escenarios funcionales de coincidencia, como actuadores electrohidráulicos dedicados para su uso con compuertas sectoriales electrohidráulicas, compuertas de cuña electrohidráulicas, etc.
3. Características del producto
‌1. Buen sellado estructural: Adopta una estructura completamente cerrada integrada electromecánica e hidráulica. El circuito de aceite de trabajo circula dentro de un cilindro de acero cerrado sin presión. Tiene un volumen pequeño y no fuga aceite. En entornos de trabajo hostiles como el polvo y la humedad, tampoco succiona polvo ni permite la entrada de humedad, previniendo la corrosión interna y garantizando una vida útil más larga.
‌2. Operación estable y alta precisión: Adopta transmisión totalmente hidráulica, con acciones sensibles y operación estable, puede amortiguar eficazmente las fuerzas de impacto externas, la precisión del control de carrera puede alcanzar 0.5 mm y superior, la precisión de control es superior a los dispositivos de accionamiento tradicionales.
3. Mecanismo de protección de seguridad incorporado: Equipado con función de protección automática contra sobrecarga, el motor no se quemará incluso si se sobrecarga o el pistón llega al final de su carrera; El circuito está equipado con un bloqueo hidráulico bidireccional, que puede detenerse en cualquier posición dentro del rango de carrera especificado y autobloquearse, manteniendo una fuerza de salida estable; En caso de corte de energía, la barra de empuje se bloqueará automáticamente, lo que puede prevenir accidentes de seguridad.
4. Amplio y Flexible Rango de Ajuste: La fuerza de empuje y tracción, así como la velocidad de operación, se pueden ajustar de forma continua según las necesidades del usuario dentro del rango nominal. El amplio rango de cobertura de la fuerza de accionamiento lo hace adaptable a diversos requisitos de condiciones de trabajo.
4. Ventajas del producto
En comparación con los cilindros tradicionales, los cilindros hidráulicos y las varillas de empuje eléctricas ordinarias, las ventajas de las varillas de empuje electrohidráulicas son muy destacadas:
1. Bajos costos de instalación y mantenimiento: La estructura general es compacta y ocupa poco espacio. A diferencia de los cilindros neumáticos, no requiere la construcción de una estación compresora de aire adicional. A diferencia de los cilindros hidráulicos, no requiere una unidad de potencia hidráulica separada. No se necesita equipo auxiliar adicional, lo que resulta en una menor inversión inicial y un mantenimiento diario más sencillo.
‌2. Mayor efecto de ahorro de energía: Bajo el mismo empuje y velocidad de operación, el consumo de energía de los actuadores electrohidráulicos es solo la mitad que el de los actuadores eléctricos comunes, lo que resulta en menores costos de consumo de energía para uso a largo plazo.
3. Fuerte adaptabilidad a las condiciones de trabajo: Admite múltiples ángulos de trabajo como empuje horizontal, empuje hacia arriba y empuje hacia abajo. El diseño modular puede adaptarse a diferentes espacios de instalación en el sitio, y la estructura completamente cerrada puede adaptarse fácilmente a entornos industriales hostiles como polvo, humedad y altas temperaturas.
4. Alta Seguridad y Estabilidad: Equipado con mecanismos de triple seguridad que incluyen protección contra sobrecarga, autobloqueo bidireccional y retención de posición al apagar, tiene un bajo riesgo de falla y puede mantener una operación estable incluso en escenarios peligrosos de operación remota, eliminando la necesidad de intervención manual frecuente.
