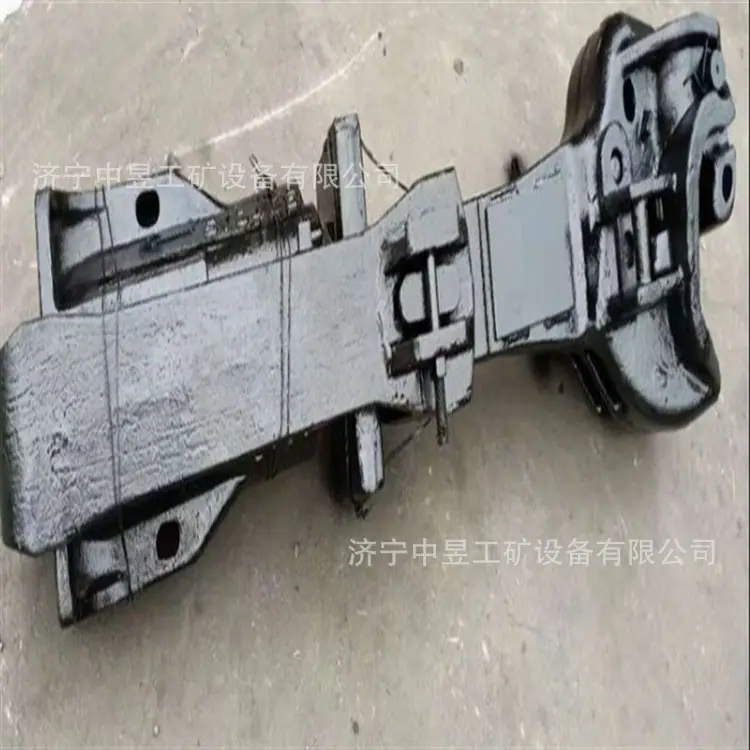

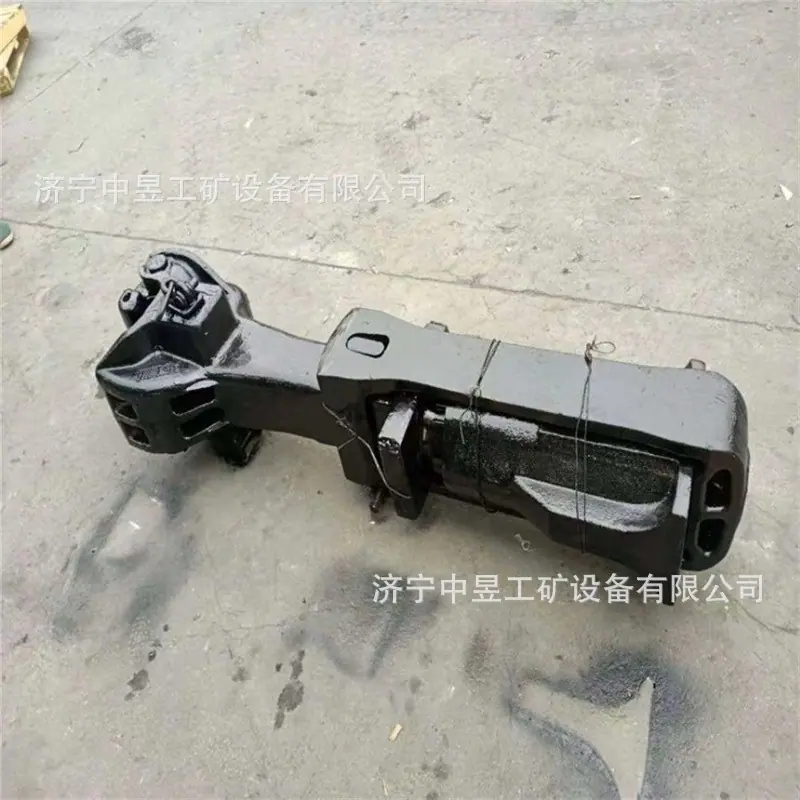

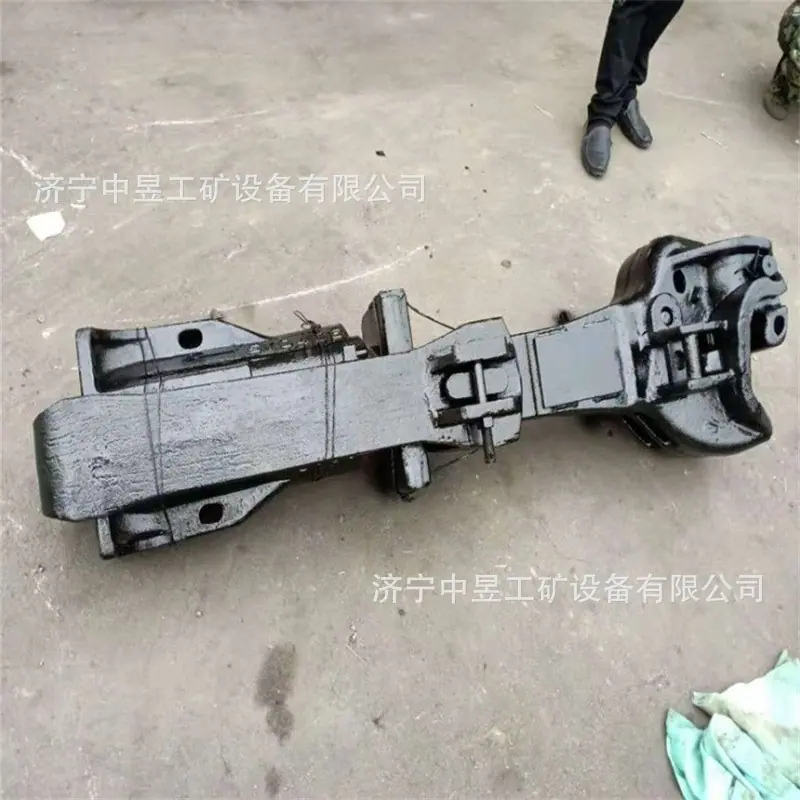

Gancho Tipo 13 para Ferrocarril, Gancho Tipo Terminal para Trenes y Ferrocarril de Alta Velocidad, Conexión de Componentes de Vehículos Ferroviarios

El acoplador Tipo 13 es un tipo de acoplador ampliamente utilizado en el sistema ferroviario de nuestro país. Es un representante típico del acoplador Janney y se utiliza principalmente para vagones de carga. En el transporte ferroviario, desempeña las importantes funciones de conectar vagones, transmitir la fuerza de tracción y amortiguar los impactos. Es conocido por su alta resistencia, alta seguridad y buena compatibilidad, y es uno de los componentes clave que garantizan la operación fluida y segura de los trenes.

Análisis de Características Principales

Conexión y colgado automáticos, operación eficiente
El acoplador Janney utiliza un diseño de "cabeza de acoplador giratoria + mecanismo de bloqueo". Cuando dos vagones se acercan entre sí, una colisión suave es suficiente. La cabeza del acoplador gira automáticamente con el impacto y se acopla con la ranura de bloqueo del otro vagón, logrando un acoplamiento rápido sin ninguna intervención manual durante todo el proceso, lo que mejora enormemente la eficiencia del acoplamiento. Este mecanismo de bloqueo automático reduce el tiempo de conexión a menos de 5 segundos, superando significativamente los métodos de conexión anteriores que requerían la inserción manual de pasadores.

Estructura robusta, gran capacidad de carga
El acoplador N.º 13 se fabrica de acero fundido de alta resistencia, con una resistencia a la tracción de hasta 2,5 MN o más, e incluso superando los 3 MN cuando se utiliza acero de baja aleación Grado C estándar AAR. Esto es suficiente para soportar los requisitos de fuerza de tracción de los trenes de carga pesada de diez mil toneladas. El interior de su cabeza de acoplador, mediante la coordinación razonable de la orejeta de tracción, la orejeta del brazo de protección y el pasador de la caja de enganche del acoplador, distribuye la carga en etapas cuando se somete a fuerza, evitando eficazmente la concentración de tensiones y prolongando su vida útil.

Seguro y confiable, con un diseño anti-desprendimiento perfecto
El acoplador está equipado con múltiples estructuras antidesenganche, como una plataforma superior antidescarrilamiento y un pasador de bloqueo, lo que garantiza que el bloqueo del gancho esté firmemente asegurado en el estado bloqueado. Esto evita la apertura accidental incluso en condiciones de vibración o impacto, mejorando significativamente la seguridad operativa. Además, la operación de desacoplamiento requiere levantar manualmente el pasador de bloqueo, asegurando que la acción de separación sea controlable.

Amortiguación y absorción de impactos, mejora la estabilidad al correr
El acoplador está equipado con un dispositivo de amortiguación que puede absorber las fuerzas de impacto longitudinales generadas durante el arranque y frenado del tren, reducir el balanceo "metálico" entre coches y mejorar la comodidad del viaje y la seguridad del transporte de carga. Aunque existen pequeñas holguras que pueden causar un balanceo menor durante la aceleración rápida de los trenes convencionales, el rendimiento general es superior a los acopladores tradicionales.

Fuerte compatibilidad, fácil de mantener
El acoplador Tipo 13 puede conectarse libremente con varios acopladores como el Tipo 13A, Tipo 16 y Tipo 17, adaptándose a las necesidades de trenes de composición mixta de diferentes modelos. Sus componentes tienen un alto grado de estandarización, lo que facilita el mantenimiento. Algunos modelos también están equipados con placas de desgaste, facilitando el mantenimiento en fábrica y en depósito, y mejorando la mantenibilidad.
