Ofrecemos sinceramente a la venta Canales de Medición, Canales de Medición de Flujo de Aguas Residuales y Canales de Tratamiento de Aguas Residuales con Estructuras Lisas

Introducción Básica del Producto
El canal Parshall, también llamado comúnmente canal de medición Parshall, es un dispositivo de medición de flujo en canal abierto especialmente diseñado y ampliamente utilizado en el campo del monitoreo del flujo de agua. Basándose en una estructura especial de cavidad de contracción-expansión, permite que el flujo de agua forme un estado de flujo crítico estable al pasar por el área de la garganta. Midiendo la altura del nivel del agua en una posición específica aguas arriba, se puede calcular el valor de caudal instantáneo correspondiente.
Este tipo de equipo no requiere la instalación de vertederos complejos dentro del canal. Está compuesto por tres partes: una sección convergente, una sección de garganta y una sección divergente. La adquisición de datos se puede completar utilizando dispositivos de detección sin contacto, como medidores ultrasónicos de nivel de agua y medidores de nivel de agua por radar. Es adecuado para varios escenarios de monitoreo de flujo en canales abiertos, incluyendo tratamiento de aguas residuales, riego agrícola, proyectos de conservación de agua y monitoreo de aguas pluviales. Es una instalación de soporte de uso común para lograr una medición de flujo precisa en todo tipo de canales de conducción de agua abierta.
Ventajas Prácticas Clave
A través de iteraciones de aplicación a largo plazo y en múltiples escenarios, el canal Parshall ha desarrollado varias características que satisfacen de cerca las necesidades de la monitorización real del caudal:
La estructura del canal de rebosadero es lisa, lo que resulta en una baja pérdida de carga cuando el agua fluye a través de él. No es propenso a la acumulación de limo dentro del canal, permitiendo un estado de rebosadero estable incluso durante la operación a largo plazo, reduciendo así la frecuencia de limpieza y mantenimiento manual.
Adecuado para soluciones de medición sin contacto, el dispositivo sensor de nivel de agua se puede instalar por encima de la superficie del agua, sin contacto directo con el flujo de agua, evitando la erosión de los componentes de medición por las impurezas y los medios corrosivos en el flujo de agua, y extendiendo la vida útil general del equipo.
La adaptabilidad de la instalación es relativamente fuerte. La mayoría de los productos de especificaciones regulares no requieren modificaciones a gran escala de la estructura de ingeniería civil del canal original. Se pueden poner en uso completando directamente el acoplamiento fijo en el canal abierto existente, y la carga de trabajo de la construcción en sitio es controlable.
El rendimiento antiinterferencias del proceso de medición es relativamente bueno. Después de que el flujo de agua forma un flujo crítico estable a través de la sección de garganta, la relación entre el nivel del agua y la tasa de flujo no se ve fácilmente afectada por pequeñas fluctuaciones en el nivel del agua aguas abajo, y se puede mantener un estado de medición estable en condiciones de operación normales.
Los materiales opcionales cubren una variedad de requisitos de condiciones operativas. Diferentes versiones de material, desde fibra de vidrio, plásticos de ingeniería hasta acero inoxidable, pueden adaptarse respectivamente a diferentes entornos de uso, como cuerpos de agua ordinarios, aguas residuales corrosivas y monitoreo hidrológico en exteriores.
La lógica de conversión de caudal adjunta es madura y se ha establecido un sistema completo de correspondencia de parámetros dentro de la industria. No es necesario realizar una calibración compleja por separado en el sitio; se puede poner en funcionamiento normal rápidamente después de la instalación.
Categorías Principales de Productos
Las canaletas Parshall se pueden clasificar en múltiples dimensiones, y los diferentes tipos se adaptan precisamente a escenarios de monitoreo de flujo diferenciados:
Dividido por material del tanque

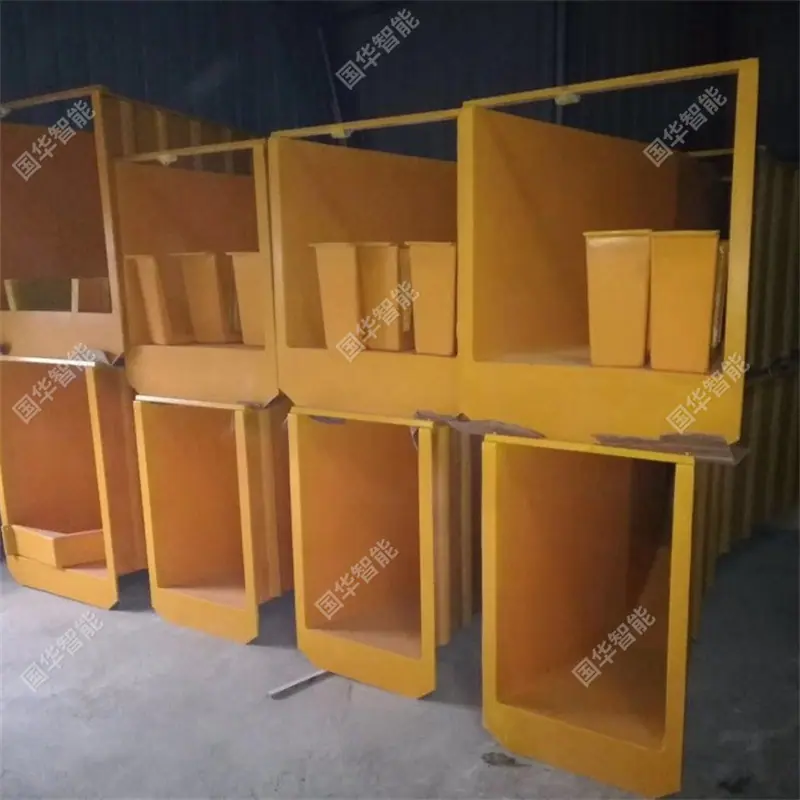

Deflectores de PRFV: Ligeros en general, buena resistencia a la corrosión convencional, costo general moderado, adecuados para escenarios exteriores de rutina como riego agrícola y monitoreo general de agua de lluvia.

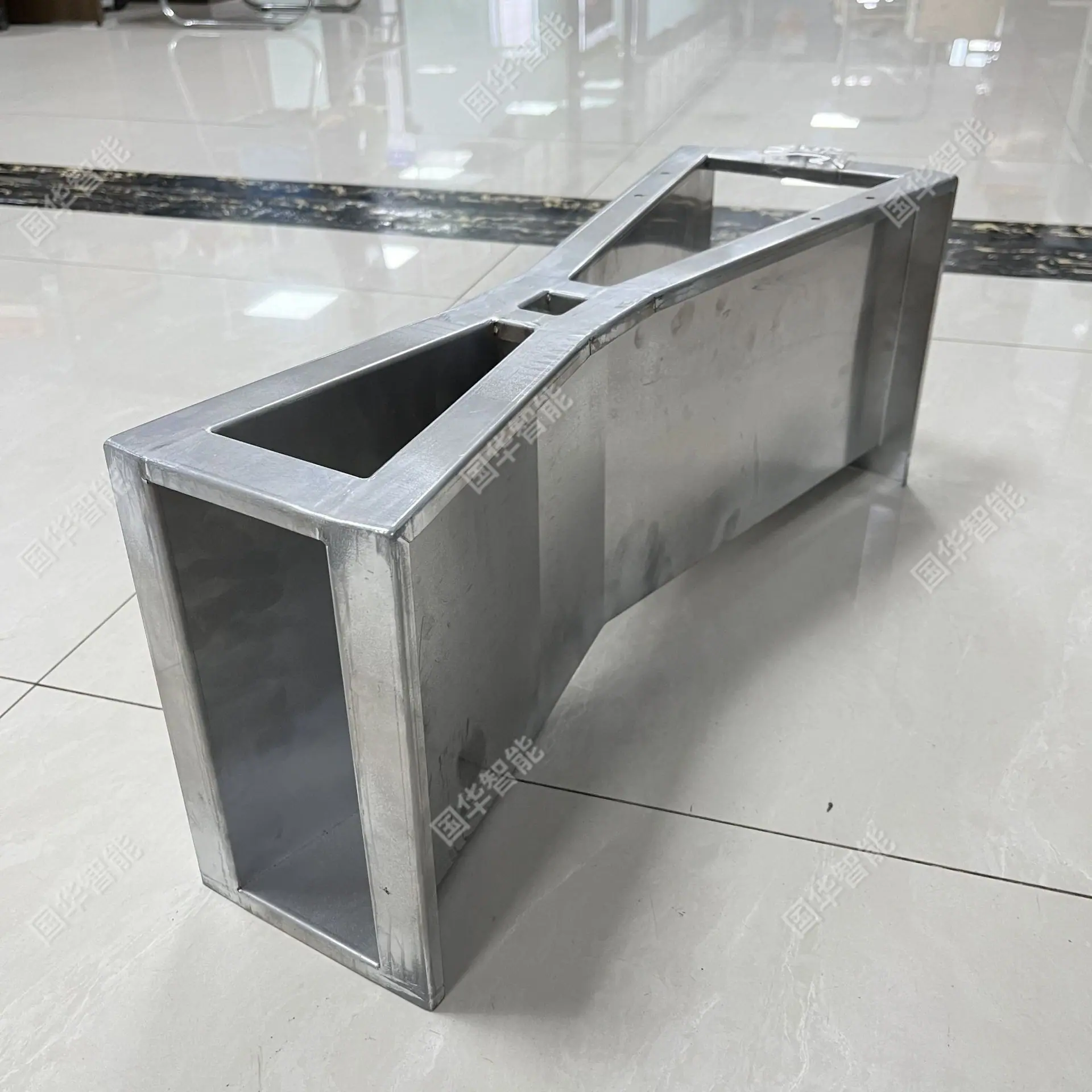

Canaleta Parshall de Acero Inoxidable 304: Alta resistencia estructural, excelente resistencia al impacto y a la corrosión, adecuada para escenarios con medios ligeramente corrosivos como plantas de tratamiento de aguas residuales y monitoreo de aguas residuales de parques industriales químicos.
Canal de Bachiller de Plástico de Ingeniería: Moldeo por inyección integrado, buen sellado, ligero y fácil de transportar y desplegar, adecuado para monitoreo hidrológico temporal y medición de caudal a corto plazo en canales pequeños.
Clasificado por especificaciones de medición
Canaleta Parshall de Pequeño Caudal: Ancho de garganta en el rango de 25 mm a 76 mm, adecuada para monitorear pequeños caudales desde unos pocos litros hasta decenas de litros por segundo, adecuada para la medición de caudal en canales de prueba a pequeña escala de laboratorio y pequeñas salidas de descarga.
Canaleta Parshall de Flujo Estándar: El ancho de la garganta varía de 152 mm a 300 mm, adecuado para caudales medios de decenas a cientos de litros por segundo, y es la especificación de aplicación principal para plantas de tratamiento de aguas residuales y canales de riego secundarios.
Canaleta Parshall de Gran Caudal: Ancho de garganta superior a 500 mm, adecuada para monitorear grandes caudales de varios metros cúbicos por segundo, adecuada para escenarios de medición de flujo en canales principales de proyectos de conservación de agua y grandes canales de drenaje.
Dividir por función y forma
Canal Parshall Básico: Consiste únicamente en una estructura de canal independiente, se puede utilizar con el equipo de monitoreo de nivel de agua existente del usuario para la medición de caudal, adecuado para escenarios de actualización y renovación de sistemas de monitoreo existentes.
Canal Parshall Inteligente Integrado: El cuerpo del canal está equipado con un sensor de nivel de agua y una unidad de transmisión de datos incorporados, que pueden emitir directamente datos de flujo. Admite la carga remota a la plataforma de control y gestión y es adecuado para escenarios de monitoreo remoto desatendido.
Canal de Bache Portátil: La estructura general está diseñada para ser ligera, permitiendo un rápido desmontaje, montaje y transporte, adecuado para escenarios de monitoreo móvil como inspecciones hidrológicas temporales y estadísticas de flujo de drenaje de emergencia.
Puntos clave de venta del producto
Los diferentes subtipos de canaletas Bâchel tienen diferentes características de adaptación adecuadas para diferentes escenarios, con énfasis variables:
Canaleta Especial de Acero Inoxidable para Tratamiento de Aguas Residuales: Toda la estructura está fabricada de acero inoxidable 304, soldada y formada como un todo, resistente a la corrosión por medios ácidos y alcalinos en las aguas residuales, de estructura compacta, no requiere modificación a gran escala de las obras civiles de canal existentes, adecuada para escenarios de monitoreo de flujo en la entrada y salida de plantas de tratamiento de aguas residuales urbanas, y no es propensa a la oxidación ni a la deformación durante el uso a largo plazo.
Canaleta Parshall para Riego de Tierras Agrícolas: La resolución de medición del nivel de agua puede alcanzar 1 mm, admite el uso con sensores de nivel de agua sin contacto, buena estabilidad operativa a largo plazo en entornos exteriores, adecuada para estadísticas de consumo de agua en canales abiertos de áreas de riego, proporciona soporte para la medición y contabilización del agua de riego.
Canaleta Parshall Integrada Inteligente: Equipada con un diseño estructural de modelo de utilidad relevante, tiene baja pérdida de carga y viene con una unidad integrada de adquisición y transmisión de datos. Puede conectarse directamente a las plataformas de monitoreo de distritos de riego o departamentos de protección ambiental, eliminando la necesidad de equipos externos complejos adicionales, y es adecuada para puntos de monitoreo de flujo remoto desatendidos.
Canaleta Venturi Especial para Ingeniería Hidráulica de Gran Caudal: Amplia cobertura de medición, fuerte resistencia a la interferencia del flujo de agua, adecuada para el monitoreo continuo a largo plazo de grandes caudales en canales principales, mantiene un estado de medición estable incluso en entornos hidrológicos exteriores complejos, se adapta a las necesidades estadísticas de caudal a largo plazo de la ingeniería hidráulica.
Canal Parshall Pequeño de Flujo Portátil: Ligero y portátil en general, equipado con un soporte de instalación rápida, puede ser montado por una sola persona. Adecuado para escenarios como la investigación de desagües temporales y la inspección de flujo de emergencia de canales pequeños, permitiendo la recopilación rápida y el análisis estadístico de datos de flujo en el sitio.
