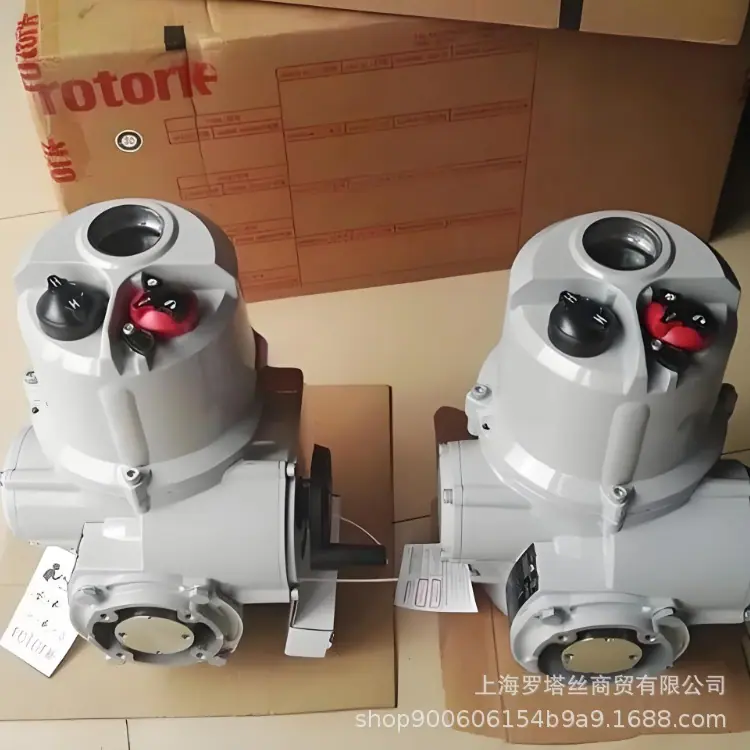

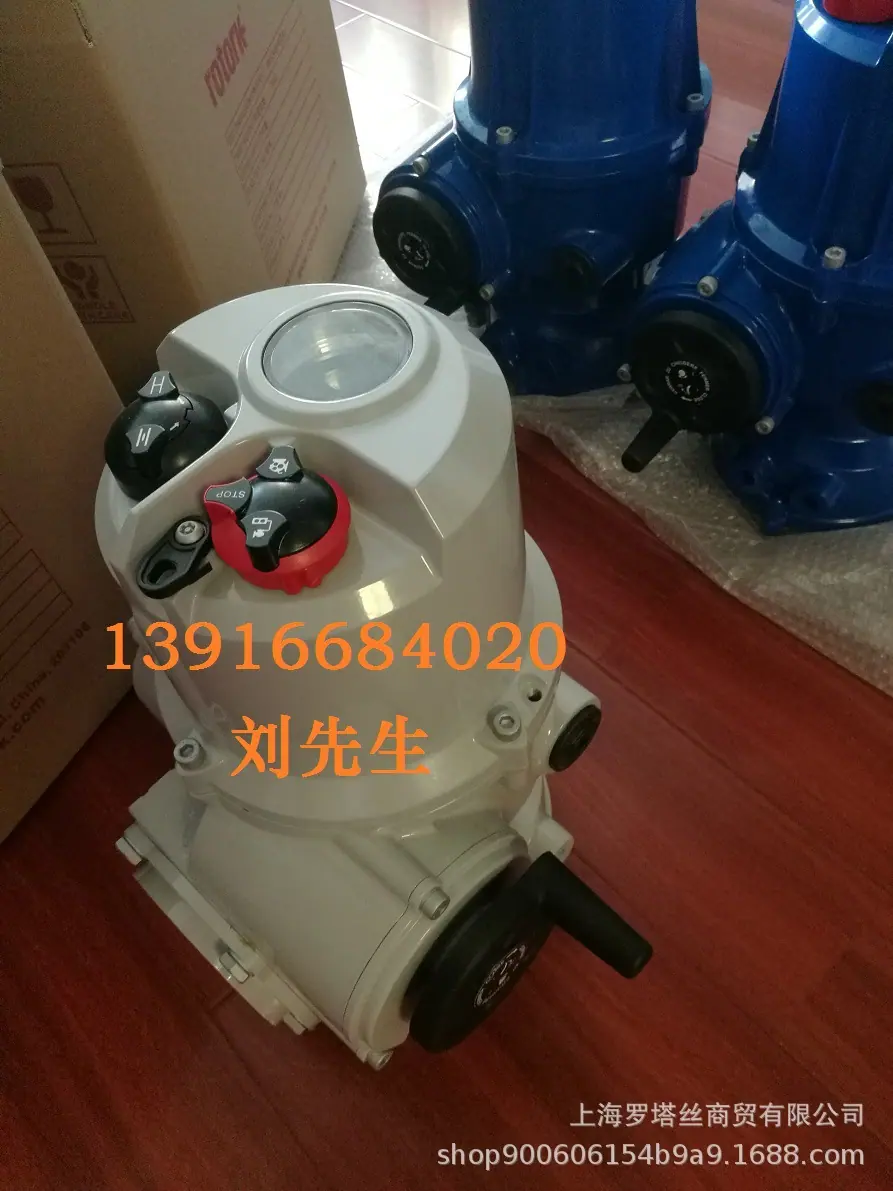

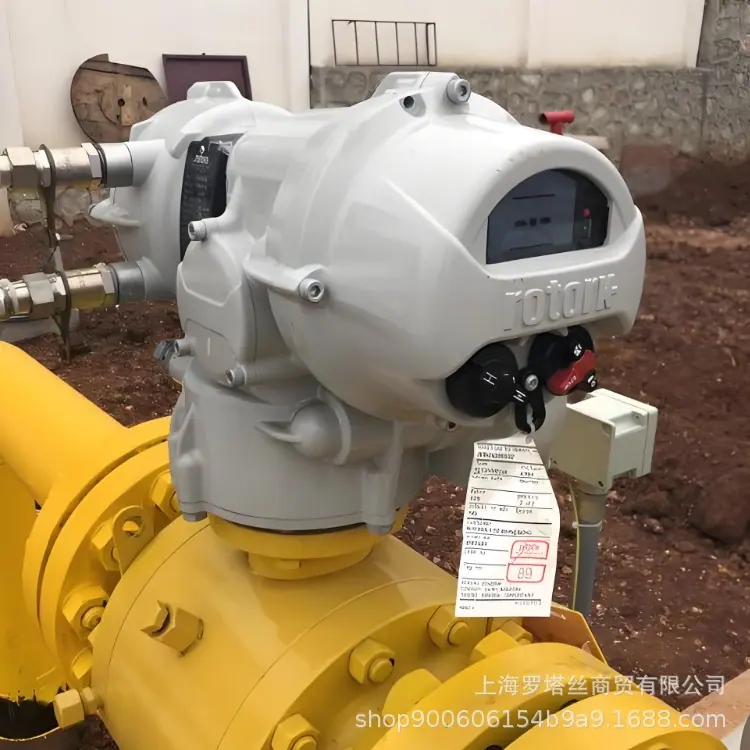

Actuador Eléctrico Tipo Rotork 20000Nm con Válvula de Mariposa Eléctrica de Rotación Parcial Rotork Iqc25-Iw7R

Actuador Eléctrico Tipo Rotork 20000NM con Válvula de Mariposa Eléctrica de Giro Parcial rotork IQC25-IW7R

Actuador Eléctrico Tipo Rotork Válvula de Mariposa Eléctrica Multivuelta y Cuartos de Vuelta rotork IQ25-IW7R

【Nombre del Producto】 Serie IQ

【Introducción del Producto】 Los actuadores eléctricos de la empresa Rotork tienen un gran número de aplicaciones en el campo del control de válvulas, los productos de la serie IQ primero
Utiliza configuración infrarroja para depuración sin abrir la tapa. La estructura confiable de doble sellado puede sumergirse 3 metros bajo el agua durante 72 horas. Numerosas protecciones
Las características hacen de este producto sinónimo de confiabilidad.

【Características Principales】 1. Uso de por vida: Independientemente del entorno o escenario de aplicación, la carcasa impermeable de doble sellado de IQ y el sistema de protección completo, completamente
Protege los componentes internos.
2. Depuración fácil: Configuración infrarroja no intrusiva, conveniente y simple, los usuarios pueden operar según sea necesario, configurar y modificar parámetros rápidamente.
3、Doble Sello Doble Protección: El índice de protección es IP68---7 metros bajo el agua durante 72 horas, completamente impermeable, a prueba de polvo y hermético.
4、Medición de Par: Dispositivo de medición de par patentado, tecnológicamente avanzado, no afectado por cambios en la frecuencia, el voltaje y la temperatura, puede precisamente
Medición precisa y repetible de torque.
5、Medición de Posición: Sistema patentado de medición de posición de válvula sin contacto, que posiciona la válvula con precisión y determina fácilmente el cambio en la posición final
Muy simple.
6、Diagnóstico Remoto: Utiliza IrDATM para lograr una comunicación e intercambio de datos rápidos, seguros y no intrusivos, permitiendo el acceso a los datos del actuador.
Realizar análisis y proporcionar sugerencias.

【Funciones Básicas】 1. Sincronizador: Puede corregir automáticamente la secuencia de fases y proteger contra la pérdida de fase.
2. Protección contra sobrecalentamiento: El relé térmico dentro de la bobina del motor puede detectar la temperatura de la bobina. Cuando la temperatura excede el valor predeterminado, puede desconectar el circuito de control.
3. Protección contra atasco de válvula: Si la válvula se atasca y no funciona dentro de los 7 segundos de arranque, el circuito se desconectará automáticamente.
4. Protección Instantánea contra Inversión: El circuito de retardo automático procesa los comandos de inversión instantáneos para prevenir impactos.
5、Registro de Datos: Cada unidad tiene un registrador de datos que puede registrar el torque histórico, las cuentas, el estado y las fechas, etc., permitiendo para
Consulta, análisis y diagnóstico en tiempo real.

【Especificaciones Técnicas】 1、Control Local

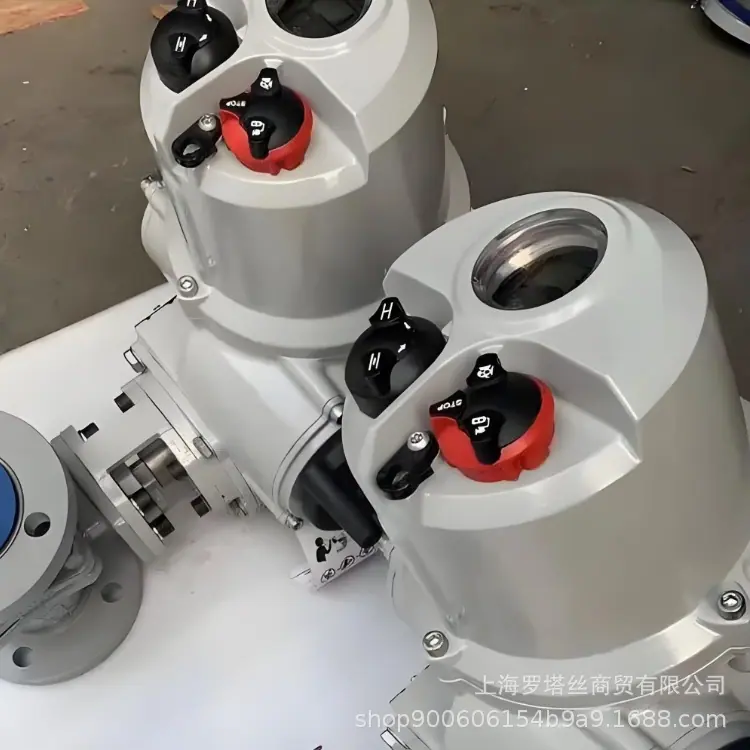

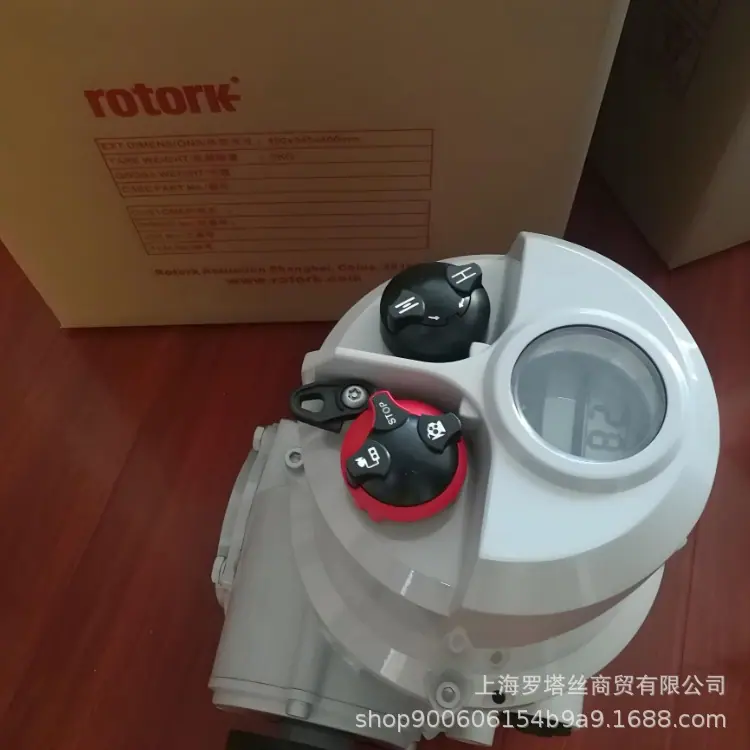

1）、Proporcionar una perilla de control no intrusiva en la cubierta de la caja eléctrica, la roja es un interruptor selector de tres posiciones para local/parada/remoto, negro
La perilla de color es un interruptor para la operación eléctrica local para abrir o cerrar la válvula.
2）、El control en sitio también se puede realizar con la herramienta de configuración IQ dentro de una distancia de 0.75 metros para operaciones de ENCENDIDO/APAGADO/PARADA.
2、Control digital remoto
1）、Adopta una interfaz de aislamiento óptico, generalmente interruptor positivo (también se puede proporcionar interruptor negativo)
2）、Usuario externo proporciona fuente de alimentación de control: Rango 20-60V AC/DC o 60-120V AC
3）、Fuente de alimentación de control interno para el actuador: 24 V CC
4）、Energía desplegable para cada extremo de control:
5mA a 24V CC, 12mA a 120V CA
5）、El voltaje mínimo cuando está conectado es de 20 V
El voltaje máximo cuando está desconectado es de 3V
El tiempo de señal más corto es de 300 ms
La capacitancia máxima entre los conductores del cable es: 2 uF
3、Control Analógico Remoto
1）、Se añadió una placa opcional - placa de control proporcional, los usuarios pueden controlarla con señales analógicas de 4-20mA.
2）、Precisión: 1%
3）、Zona Muerta: 0-9.9% ajustable dentro de todo el recorrido
4）、Impedancia de entrada: 250Ω
5) La señal de entrada puede corresponder a cualquier posición de la válvula.
4、Señal de Salida
1）、Proporcionar cuatro contactos pasivos, unipolar, bloqueables S1, S2, S3, S4, cada contacto se puede configurar de forma única utilizando el IQ setter
La configuración es una de las siguientes señales; cada contacto se puede configurar en "Normalmente Abierto" o "Normalmente Cerrado", la capacidad del contacto es
5mA-5A 120V CA o 30V CC.
a、 Posición de la válvula
Posiciones completamente abiertas, completamente cerradas (precisas) o cualquier posición intermedia (apertura del 0-99%)
b、Estado
La válvula se está abriendo, se está cerrando, está en funcionamiento, seleccione parada local, seleccione local, seleccione remoto, abra la válvula o
Arranque con enclavamiento de válvula, arranque de protección de emergencia, etc.
c、 Alarma de válvula
El par motor se interrumpe durante la carrera, el par motor se interrumpe en la posición completamente abierta o completamente cerrada, y el actuador se opera mediante el volante.
d、Alarma del actuador
Pérdida de fase en la fuente de alimentación, pérdida de 24V CC internos, voltaje de batería excesivamente bajo, disparo por protección de temperatura.
2）、Proporcionar un relé de monitoreo, que es un relé pasivo, reversible e independiente, con una capacidad de contacto de 5mA-
5A, 120VAC o 30V DC, si ocurre una o más de las siguientes condiciones, el relé se abrirá:
a. Fallo de suministro eléctrico monofásico o polifásico
b、Fallo de alimentación del circuito de control
c. El interruptor selector está en la posición local o de parada
d、Protector de temperatura del motor se disparó
5、 Salida de señal analógica
1）、Visualización analógica remota de la posición de la válvula——CPT
El Transmisor de Corriente a Posición (CPT) proporciona una señal analógica de 4-20 mA alimentada internamente proporcional a la posición de la válvula, que puede
Seleccione la posición de la válvula que corresponde a la señal mínima (completamente cerrada o completamente abierta), establezca automáticamente el punto cero y la escala completa, la impedancia de salida es de 500Ω, puede
La repetibilidad y la linealidad están dentro de ±1% de la carrera completa de la válvula.

Modelos Representativos: IQ10, IQ12, IQ18, IQ20, IQ25, IQ35, IQ40, IQ70, IQ90, IQ95
