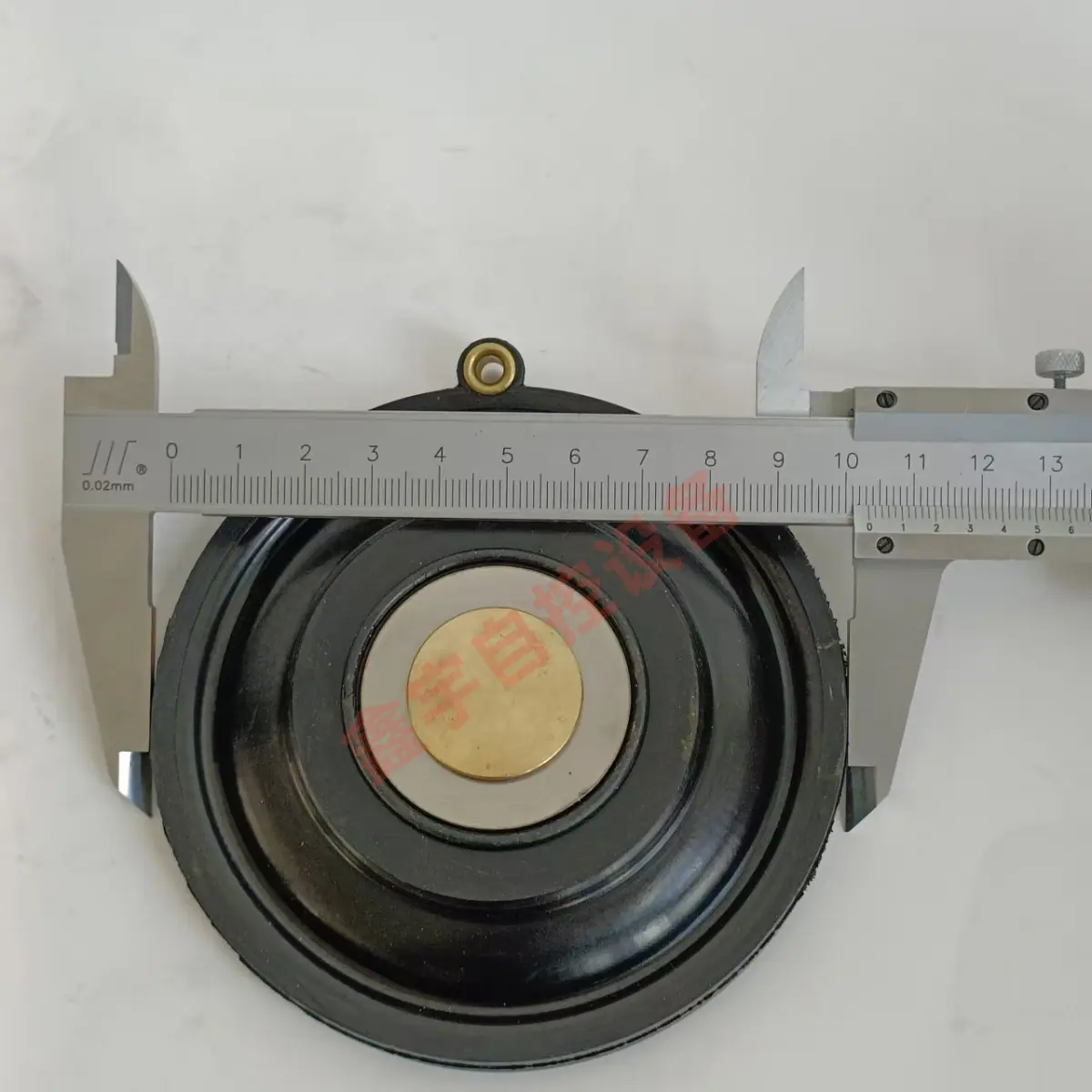

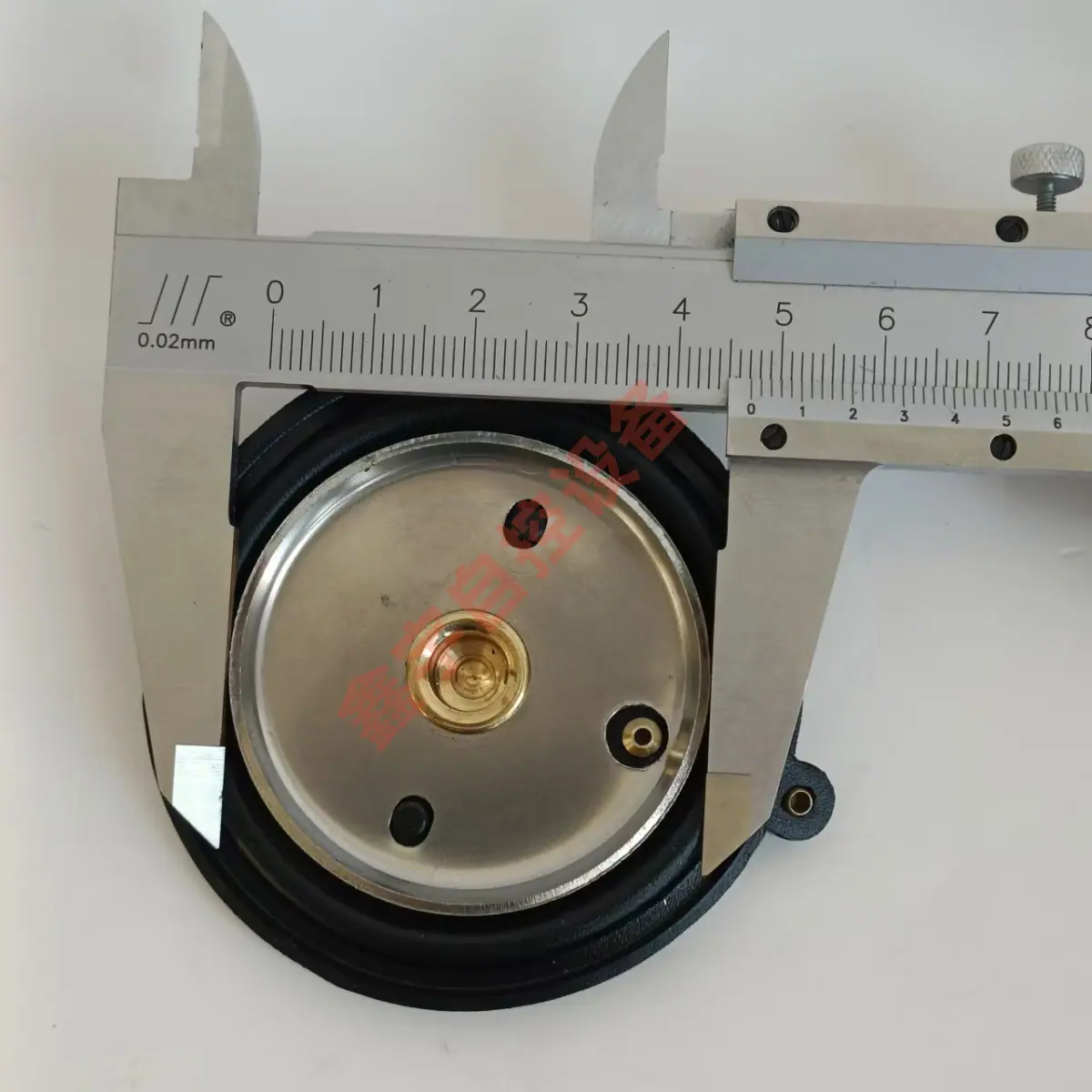

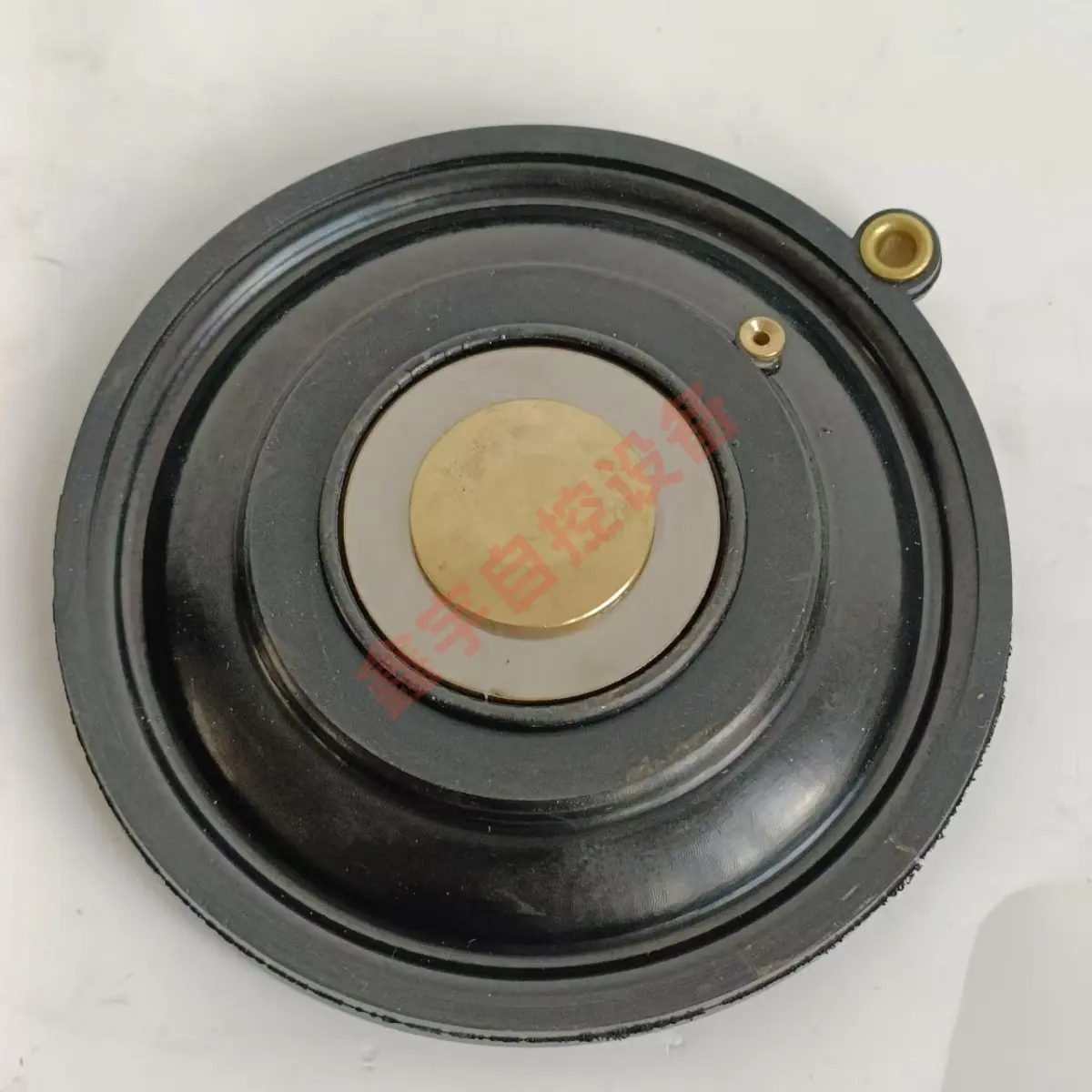

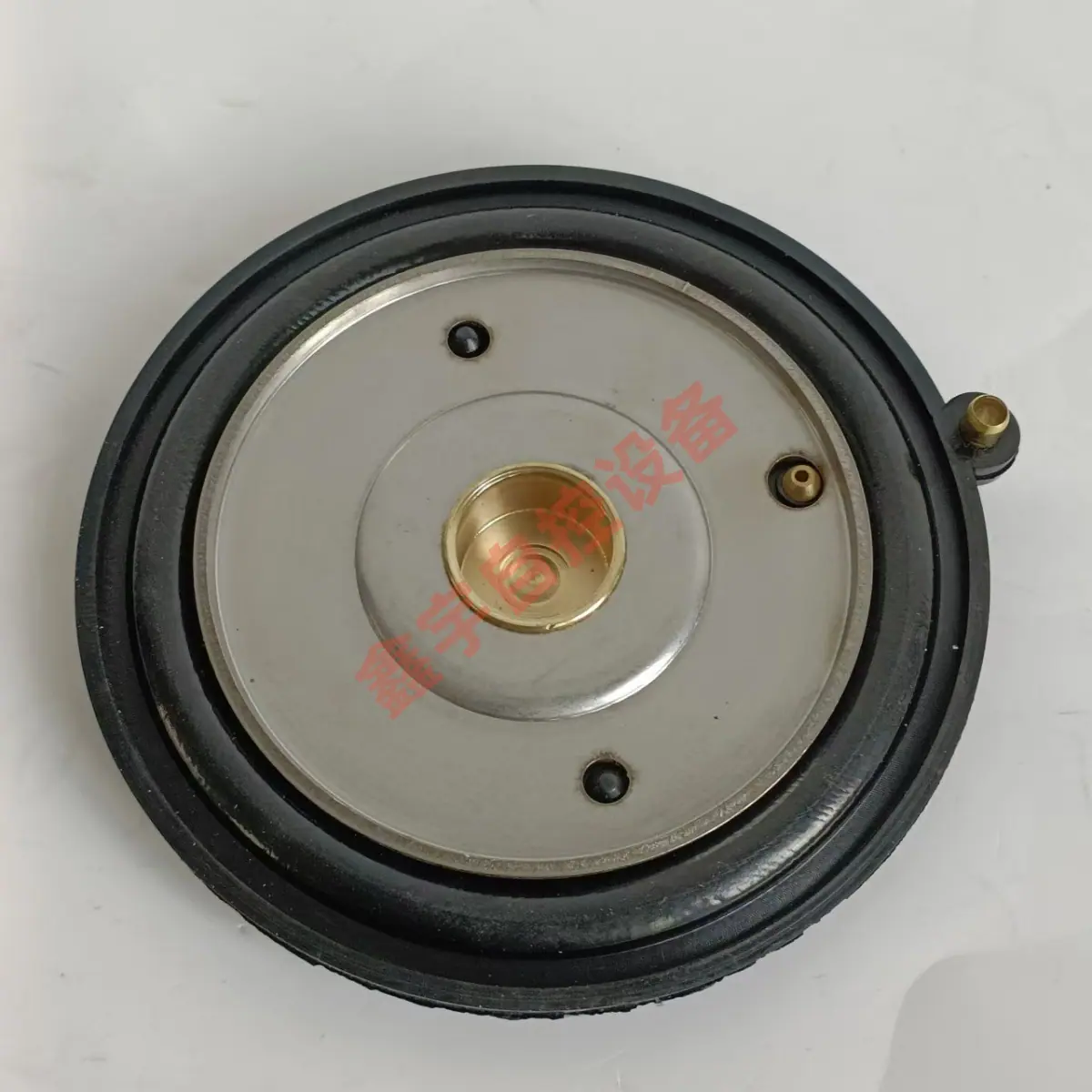

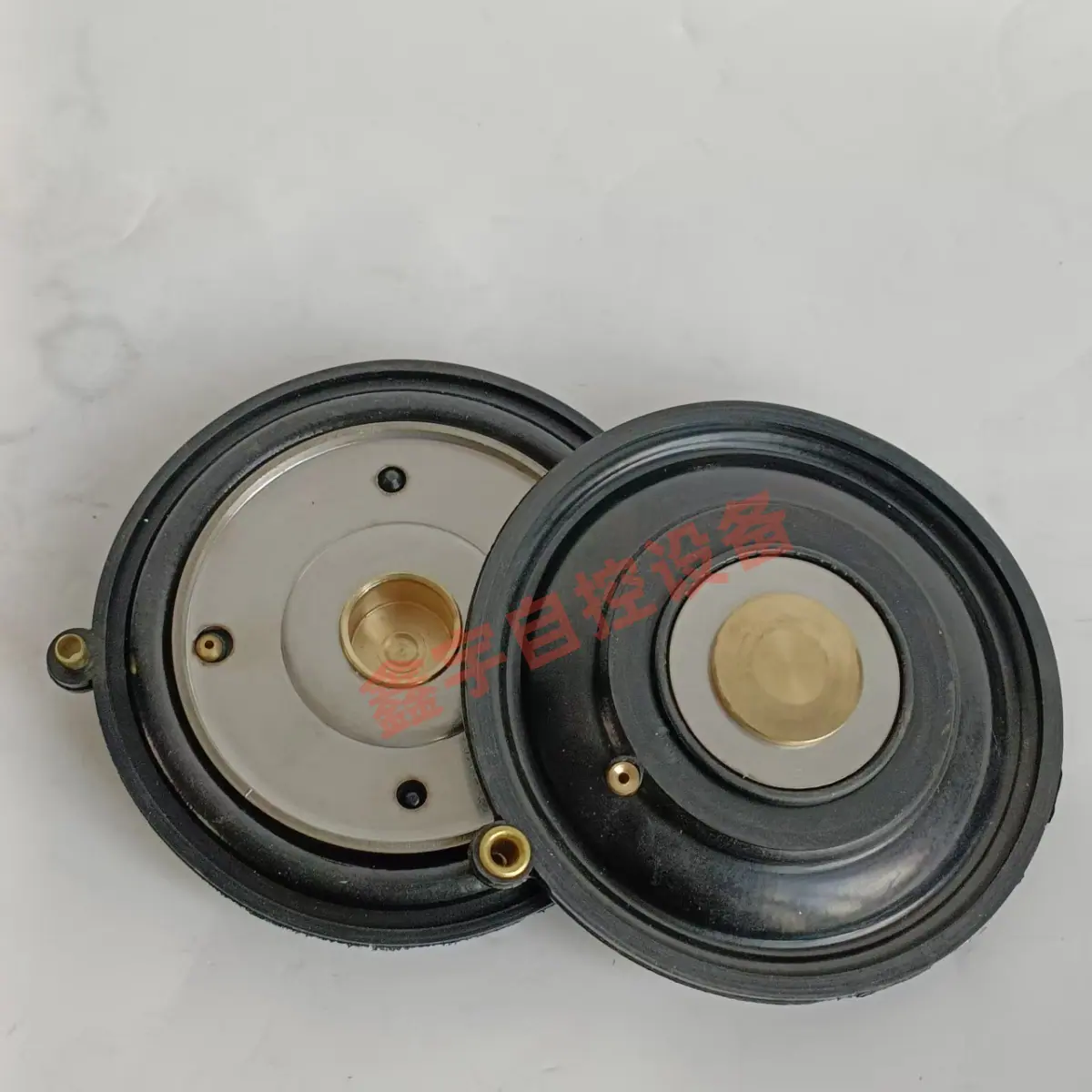

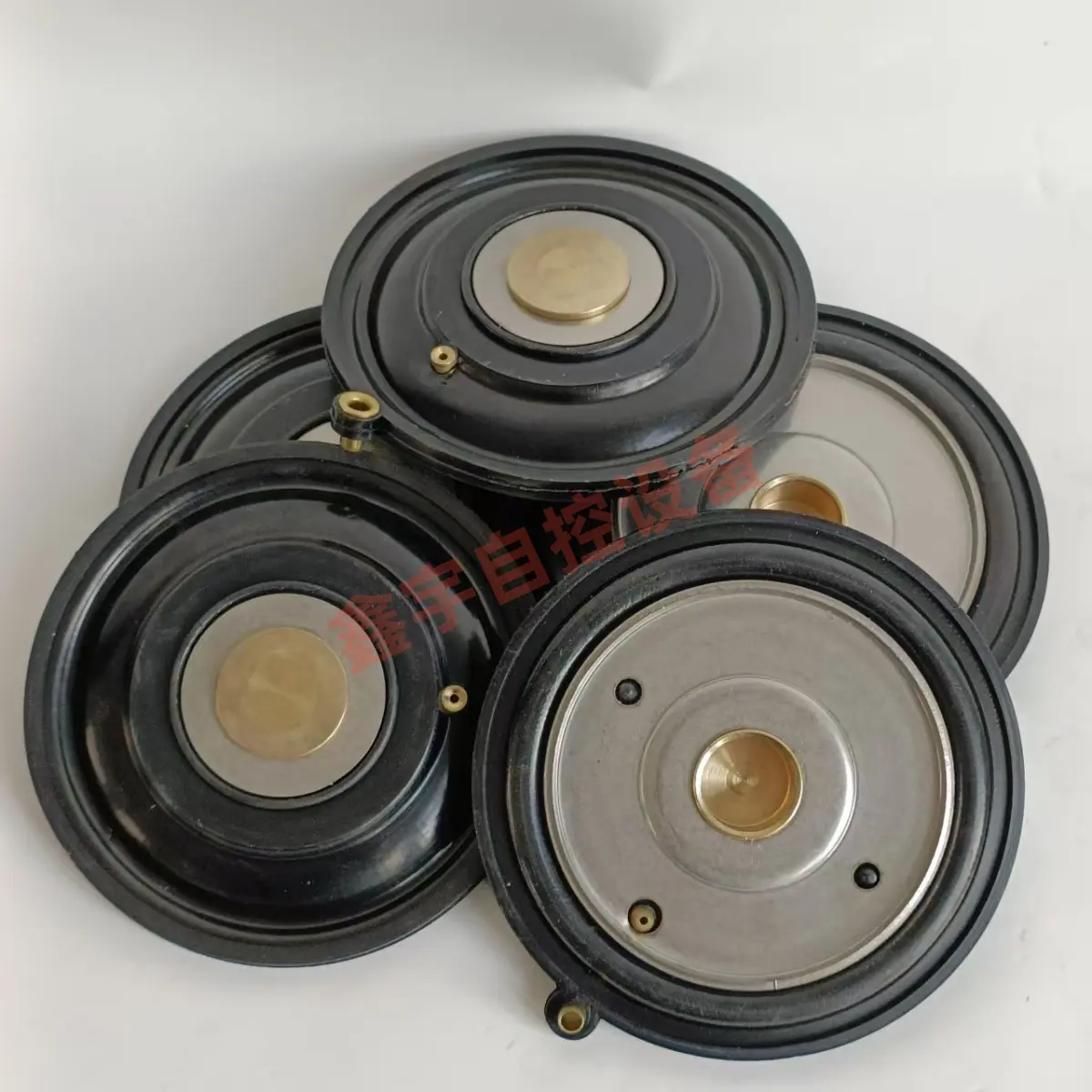

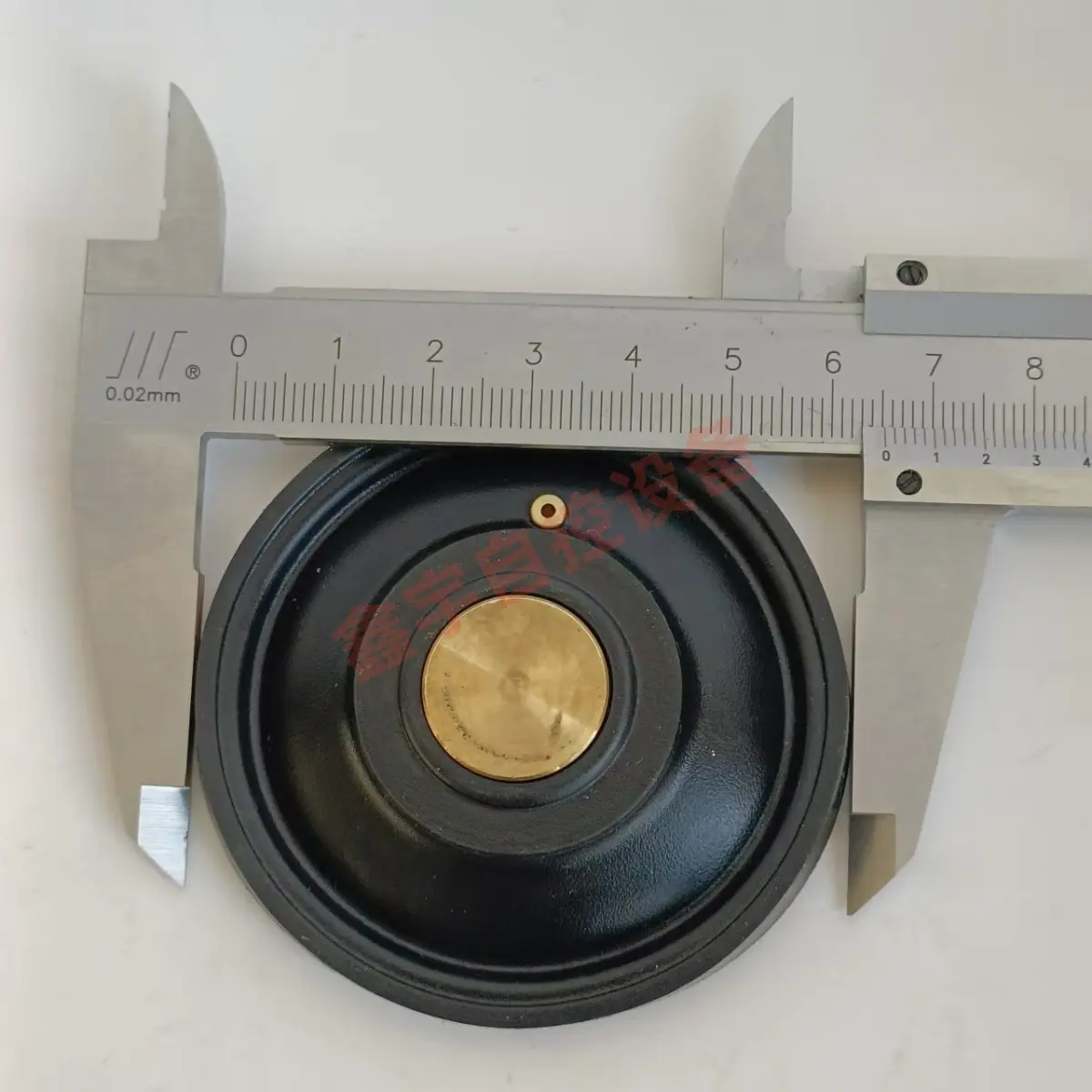

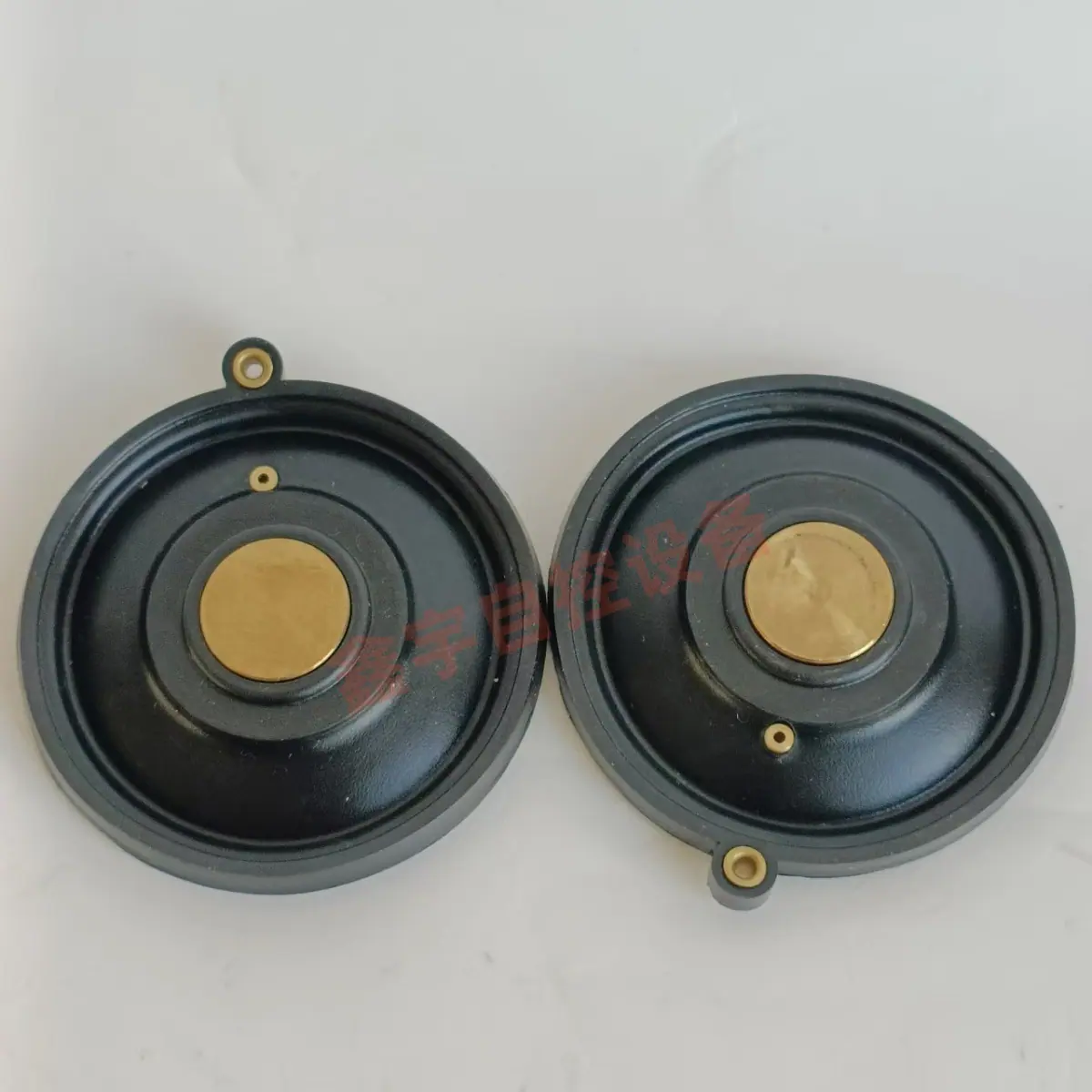

Diafragma de válvula solenoide L182B01 diafragma de válvula solenoide de dos posiciones y dos vías diafragma de válvula de agua solenoide de 65 mm de diámetro

Hay una cavidad sellada en la válvula solenoide, con orificios pasantes abiertos en diferentes posiciones. Cada orificio conduce a una tubería de aceite diferente. En el centro de la cavidad se encuentra la válvula, y a ambos lados hay dos electroimanes. Cuando se energiza la bobina del electroimán de cualquiera de los lados, el cuerpo de la válvula será atraído hacia ese lado. Al controlar el movimiento del cuerpo de la válvula, se bloquean o abren diferentes orificios de descarga de aceite. El orificio de entrada de aceite siempre está abierto, por lo que el aceite hidráulico entrará en diferentes tuberías de descarga de aceite. Luego, a través de la presión del aceite, se empuja el pistón del cilindro de aceite. El pistón, a su vez, acciona la varilla del pistón, y la varilla del pistón acciona el dispositivo mecánico para que se mueva. De esta manera, controlar la corriente del electroimán controla el movimiento mecánico.
Válvula solenoide de acción directa:
Principio: cuando se enciende la energía, la bobina del solenoide genera una fuerza electromagnética para levantar el miembro de cierre del asiento de la válvula y la válvula se abre; cuando se apaga la energía, la fuerza electromagnética desaparece y el resorte presiona el miembro de cierre contra el asiento de la válvula y la válvula se cierra.
Características: Puede funcionar normalmente al vacío, presión negativa y presión cero, pero el diámetro generalmente no supera los 25 mm.
Electroválvula de acción directa distribuida:
Principio: Es un principio que combina acción directa y tipo piloto. Cuando no hay diferencia de presión entre la entrada y la salida, después de encender la energía, la fuerza electromagnética levanta directamente la pequeña válvula piloto y el elemento de cierre de la válvula principal hacia arriba en secuencia, y la válvula se abre. Cuando la entrada y la salida alcanzan la diferencia de presión de arranque, después de encender la energía, la fuerza electromagnética acciona la pequeña válvula piloto, la presión en la cámara inferior de la válvula principal aumenta y la presión en la cámara superior disminuye, utilizando así la diferencia de presión para empujar la válvula principal hacia arriba; cuando se corta la energía, la válvula piloto utiliza la fuerza del resorte o la presión del medio para empujar el elemento de cierre hacia abajo para cerrar la válvula.
Características: Puede operar a presión diferencial cero o bajo vacío y alta presión, pero requiere una potencia considerable e instalación horizontal.

?

Precauciones con la válvula solenoide:
1. Al instalar la válvula solenoide, tenga en cuenta que la flecha en el cuerpo de la válvula debe coincidir con la dirección del flujo del fluido. No la instale en lugares con goteo o salpicaduras de agua. La válvula solenoide debe instalarse verticalmente.
2. La válvula solenoide debe garantizar un funcionamiento normal dentro del rango de fluctuación del voltaje de la fuente de alimentación del 15% al 10% del voltaje nominal.
3. Una vez instalada la válvula solenoide, no debe haber diferencia de presión inversa en la tubería. Es necesario encenderla varias veces para que alcance la temperatura adecuada antes de su puesta en funcionamiento.
4. Limpie la tubería antes de instalar la válvula solenoide. El fluido que circula debe estar libre de impurezas. Instale un filtro antes de la válvula.
5. Cuando la válvula solenoide falla o se limpia, se debe instalar un dispositivo de derivación para asegurar que el sistema continúe operando.
