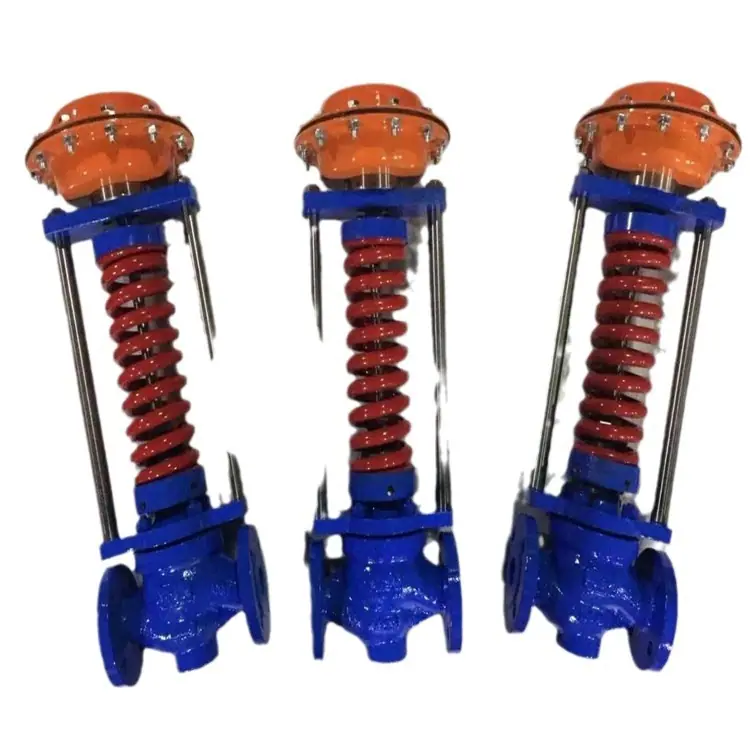

V230-16C Dn20 Válvula Reguladora de Presión de Operación Autónoma Principio de Funcionamiento

V230-16C DN80 V230-Válvula de Control de Temperatura Automática / Válvula de Control de Presión de Operación Autónoma / Válvula de Control de Operación Autónoma

La válvula reguladora de presión (presión diferencial) de acción directa autoalimentada (V230, V231 válvula reguladora de presión autoalimentada), compuesta por componentes como el cuerpo de la válvula, el asiento de la válvula y el conjunto del núcleo de la válvula, es un producto de ahorro de energía que regula automáticamente la presión únicamente basándose en los cambios de presión del propio medio controlado, sin requerir energía externa. Se puede utilizar para dispositivos de control de presión para medios líquidos, gaseosos y de vapor no corrosivos (temperatura 350℃), y es ampliamente aplicable en sectores industriales como el petrolero, químico, metalúrgico y la industria ligera, así como en sistemas de calefacción urbana y de calefacción.

■ Modelo, Especificaciones

categoría	Válvula reguladora de control de presión				Válvula de control reguladora de presión diferencial
	Válvula reguladora de presión aguas abajo		Válvula reguladora de presión de entrada		Válvula de cierre por aumento de presión diferencial		Apertura de la válvula de alivio de presión diferencial
	Sello duro	Sello blando	Sello duro	Sello blando	Sello duro	Sello blando	Sello duro	Sello blando
modelo	V230D01	V230D01	V230D02	V230D02	V230D03	V230D03	V230D04	V230D04
Especificación	DN15-250

■ Parámetros Técnicos Principales de las Válvulas de Control

Diámetro nominal mm		15	20	25	32	40	50	65	80	100	125	150	200	250
Coeficiente de flujo nominal Kvs		3.2	5	8	12.5	20	32	50	80	125	160	320	450	630
Presión nominal Mpa		1.6； 4.0
Valor Z		0.6	0.6	0.6	0,55	0,55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
Trabajar temperatura °C	V230 V231	Líquido ≤ 140; Gas ≤ 80
	Sello duro V230	Con frasco de aislamiento ≤200											Viene con tanque de aislamiento y Pieza de extensión ≤300
		Con carcasa aislada y disipador de calor ≤200
Elemento de equilibrio de presión		fuelle											Diafragma de rodillo
Estándar de brida		DIA (las normas de brida también se pueden proporcionar según los requisitos del usuario)
Material del cuerpo de la válvula		PN16: Hierro Fundido (Temperatura de Trabajo ≤ 200℃) PN40: Acero Fundido, Acero Inoxidable Fundido (Temperatura de Trabajo ≤ 350℃)
Material del núcleo de la válvula		Acero inoxidable: El sello blando es un anillo de goma incrustado en acero inoxidable
Presión de trabajo MPa		Presión nominal (Tenga en cuenta la relación entre △Pmax y la presión de trabajo a la temperatura de trabajo)

Nota:
1. Válvula instalada al revés cuando líquido > 140℃, gas > 80℃;
2、 Valor Z: Sistema de medición de ruido, este valor se utiliza para medir el nivel de ruido, para detalles de cálculo específicos, consulte la Guía de Selección de Válvulas de Control de Operación Autónoma.

■ Parámetros Técnicos Principales del Actuador

modelo	V230 D01(D03) V231D01(D03)				V230 D02(D04) V231D02(D04)
Área Efectiva cm	23※	80※	250	630	23※	80※	250	630
Rango de ajuste de presión MPa	0.3～1.2	0.1～0.6	0.015～0.15	0.005～0.035	0.3～1.1	0.1～0.5	0.015～0.12	0.005～0.035
	0.8～1.6	0.05～0.3	0.01～0.07		1.0～1.6	0.05～0.25	0.01～0.06
Asegure que la válvula de alivio de presión funcione normalmente ***Pequeña diferencia de presión △P MPa	≥0.05	≥0.04	≥0.01	≥0.005	≥0.05	≥0.04	≥0.01	≥0.05
Permitir entre las cámaras de membrana superior e inferior Diferencia de presión MPa	2.0	1.25	0.4	0,15	2.0	1.25	0.4	0,15
Carrera mm	18	18	23	23	18	18	23	23
Material	Diafragma: EPDM o FKM con refuerzo de fibra; Cubierta: Placa de acero galvanizado
Líneas de control y conectores	Tubo de cobre o tubo de acero 10×1; Conexión tipo manguito R?″

Nota:
1. Este rango de ajuste de presión no es aplicable a DN150～250;
2. El EPDM es adecuado para medios acuosos, de vapor y gaseosos, mientras que el FKM es adecuado para medios aceitosos, acuosos, de vapor y gaseosos. Se debe tener en cuenta el tipo de medio al realizar el pedido.

■ Indicadores de Rendimiento

precisión de control	±8%
Fugas admisibles （Bajo condiciones de prueba especificadas） l/h	Sello duro	4×10Capacidad nominal de la válvula
	Sello blando	DN15～50	DN65～125	DN150～250
		10 burbujas/min	20 burbujas/min	40 burbujas/min

■ Diferencia de presión admisible

Diámetro nominal mm	15	20	25	32	40	50	65	80	100	125	150	200	250
Presión Diferencial △P PN16 MPa	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.5	1.5	1.2	1.0	1.0
PN40 Presión Diferencial △P MPa	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0	1.5	1.5	1.2	1.0	1.0

■ Dimensiones

■ Dimensiones y Peso de la Válvula de Control V230/V231

Diámetro nominal mm	20	25	32	40	50	65	80	100	125	150	200	250
L mm	150	160	180	200	230	290	310	350	400	480	600	730
B mm	212	238	238	240	240	275	275	380	380	295	325	372
Peso aproximado kg	6.7	9.7	13	14	17	29	33	60	70	80	140	220

■ Dimensiones y Peso del Actuador D02（D04）
