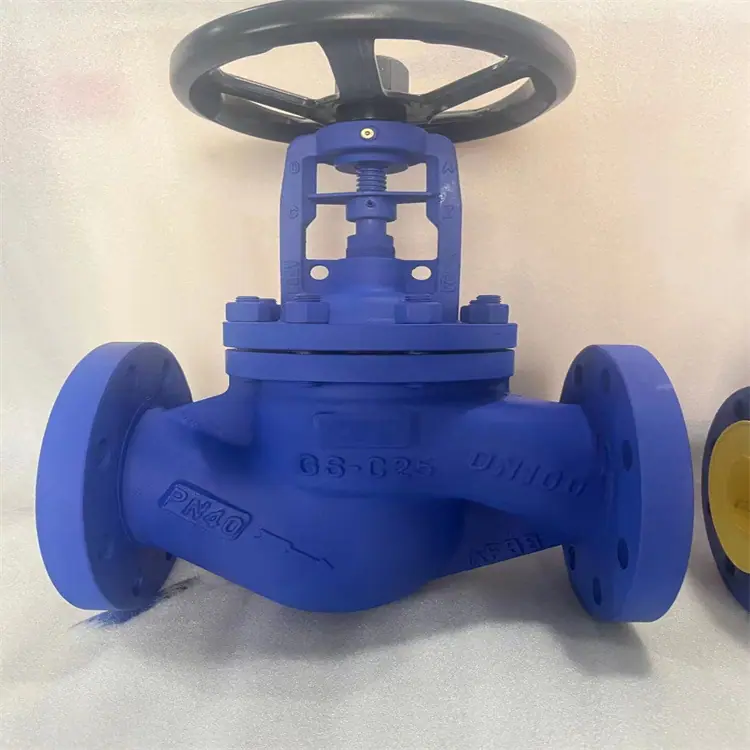

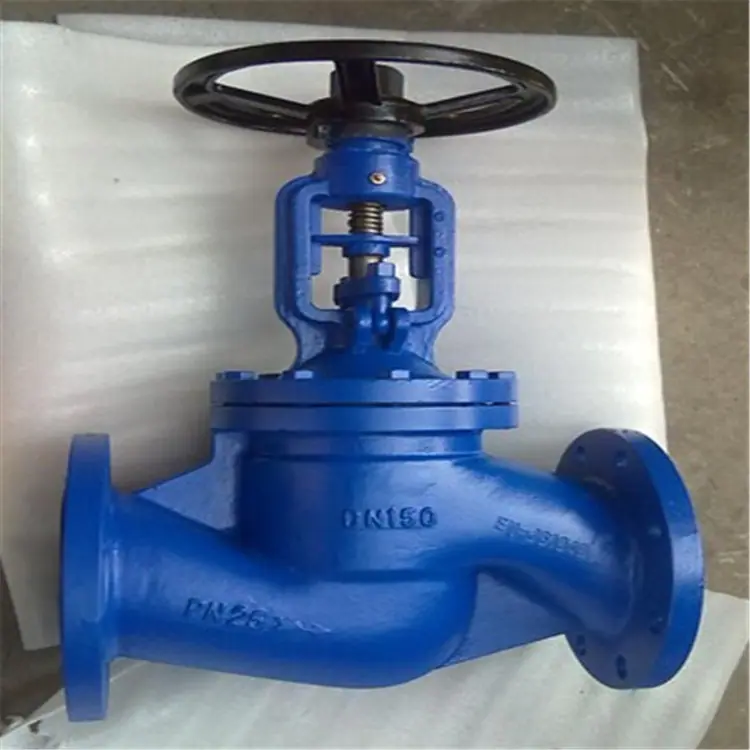

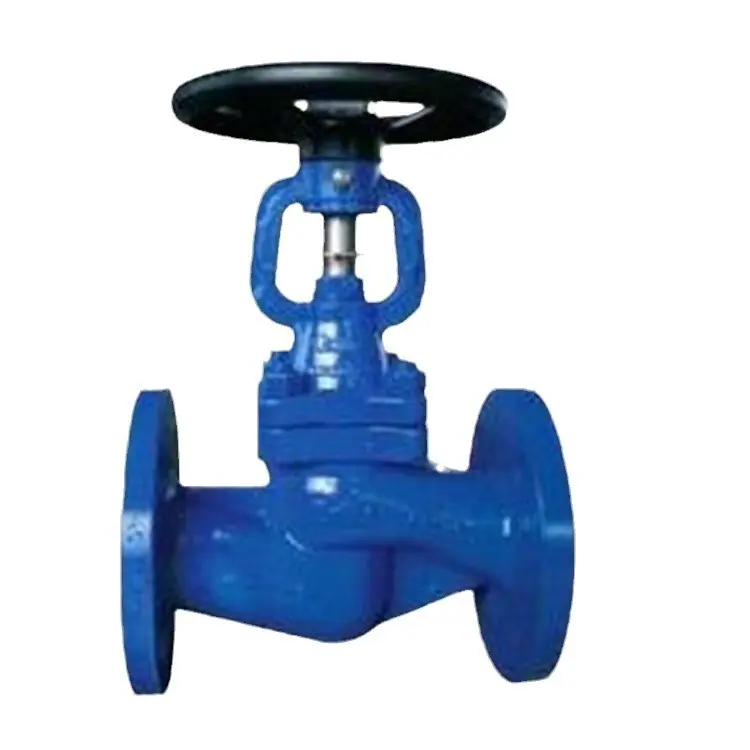

Válvula de parada de fuelle Wj41H-16 Dn25 de la ciudad de Liaoyuan, Jilin

La estructura del producto es razonable, el sellado es confiable y el doble metal es fuerte y duradero.fuelleDiseño sellado (fuellerelleno), garantizando cero fugas. Sin pérdida de fluido, mejorando la seguridad del equipo de la fábrica.

La superficie de sellado está endurecida con carburo cementado a base de Co, que es resistente al desgaste, resistente a la corrosión, tiene buena resistencia al rayado y una larga vida útil.

El vástago de la válvula está templado y nitrurado en superficie, proporcionando buena resistencia a la corrosión y la fricción;

Indicador de posición de elevación del vástago de la válvula, más intuitivo.

Material de las piezas,bridaY con las dimensiones de soldadura, se pueden seleccionar según las condiciones de trabajo reales, pueden satisfacer diversas necesidades de ingeniería.

Estándares de implementación
válvulaDiseño y fabricación según DIN 3356
válvulaPuertaPruebas e inspección según DIN3230
La longitud estructural de la válvula deberá estar de acuerdo con DIN 3202-F1
La brida de conexión de la válvula es según DIN2543-DIN

Materiales de los Componentes de la Válvula de Globo con Fuelle WJ41H

número de serie	nombre	Material	número de serie	nombre	Material
1	cuerpo de la válvula	GS-C25	10	relleno	grafito
2	Disco de válvula	A105	11	Prensaestopas	A276 410
3	alfiler	304	12	Piezas de posicionamiento	SS410
4	anillo de soldadura	304	13	Pasador de posicionamiento	A276 410
5	fuelle	304	14	boquilla de grasa	aleación de cobre
6	Vástago de válvula	2Cr13	15	Tuerca del vástago	QT400-15
7	Empaquetadora	Grafito Flexible 304	16	Tuerca de seguridad	1025
8	Fuelle	304	17	volante	QT400-18
9	tornillo	A193 B7	18	tapa	GS-C25

Prueba WJ41H-25C

Presión nominal		PN2.5	MPa
presión de prueba	Prueba de resistencia de la carcasa	3.6
	Experimento de sellado	2.8
	Presión de prueba de sellado de aire	0.6
Temperatura de trabajo aplicable	-29~425℃	Medios aplicables	Agua, vapor, aceite

Válvula de Globo con Fuelle WJ41H-16C DN15 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
15	130	196	140	95	65	4-14	45	16	2	4.2	4.2

Válvula de Globo con Fuelle WJ41H-16C DN20 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
20	150	196	160	105	75	4-14	58	18	2	7.4	4.7

Válvula de Globo con Fuelle WJ41H-16C DN25 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
25	160	205	180	115	85	4-14	68	18	2	12	5.6

Válvula de Globo con Fuelle WJ41H-16C DN32 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
32	180	205	200	140	100	4-18	78	18	2	19	7.5

Válvula de Globo con Fuelle WJ41H-16C DN40 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
40	200	222	240	150	110	4-18	88	18	3	30	9.5

Válvula de Globo con Fuelle WJ41H-16C DN50 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
50	230	224	300	165	125	4-18	102	20	3	4.2	4.2

Válvula de Globo con Fuelle WJ41H-16C DN65 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
65	290	240	320	185	145	4-18	122	20	2	77	17.4

Válvula de Globo con Fuelle WJ41H-16C DN80 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
80	310	265	360	200	160	4-18	138	20	3	120	23.3

Válvula de Globo con Fuelle WJ41H-16C DN100 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
100	350	350	380	220	180	8-18	158	20	3	188	36

Válvula de Globo con Fuelle WJ41H-16C DN125 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
125	400	380	400	250	210	8-18	188	22	3	288	56.2

Válvula de Globo con Fuelle WJ41H-16C DN150 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
150	480	410	450	285	240	8-22	242	22	3	410	78.8

Válvula de Globo con Fuelle WJ41H-16C DN200 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
200	600	550	500	340	295	12-22	268	24	3	725	154

Válvula de Globo con Fuelle WJ41H-16C DN250 Tamaño:

DN	Yo	H(Cerrar)	Hacer	D	D1	Z-Φd	D2	B	F	kilovatios	kilogramo
250	730	715		405	355	12-26	320	26	3	1145	238
