Lámpara LED de emergencia con batería de polímero de litio T8 integrada, fuente de alimentación de emergencia
Presupuesto
Potencia de la fuente de luz
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
| {Productos recomendados} |
|
|
|
| ||||||||||||||||
|
|
|
| ||||||||||||||||
|
|
|
| ||||||||||||||||
|
|
|
| ||||||||||||||||

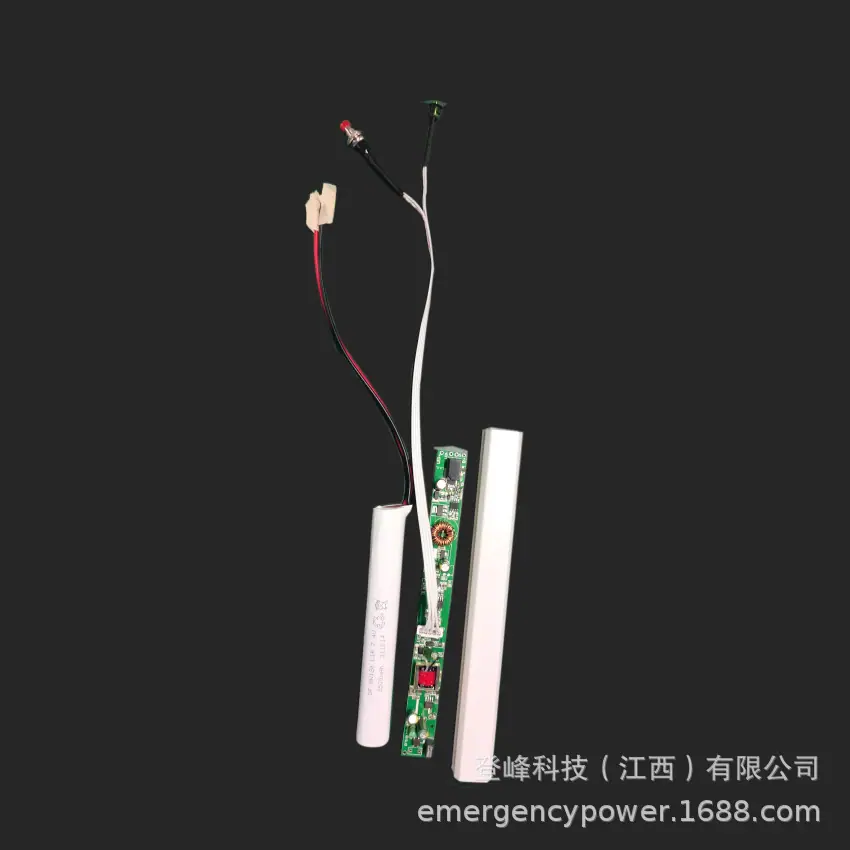

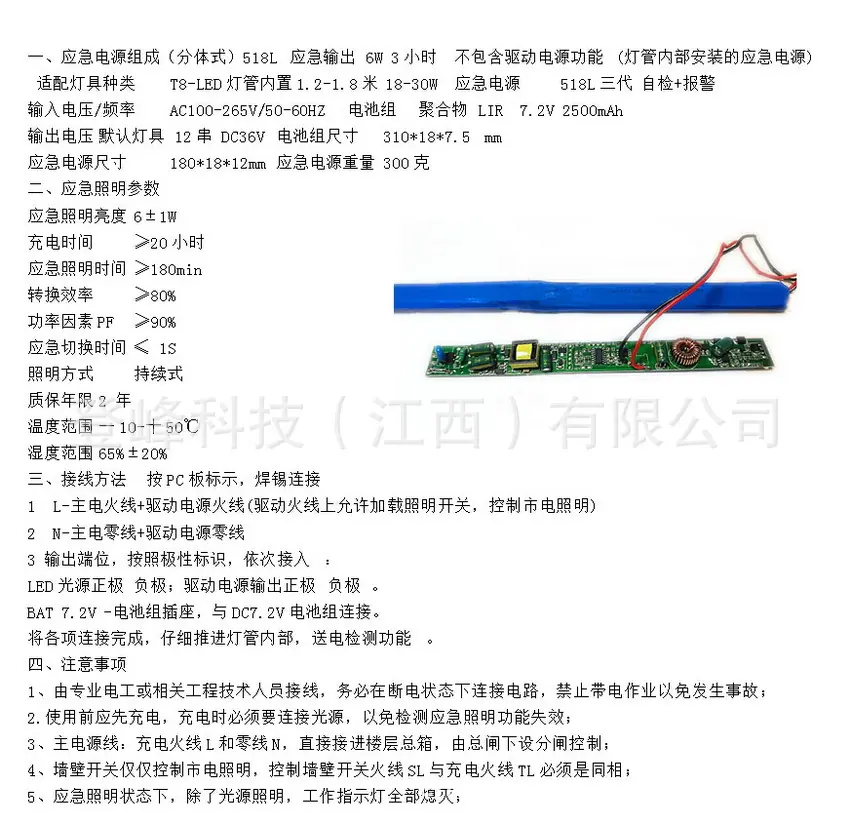

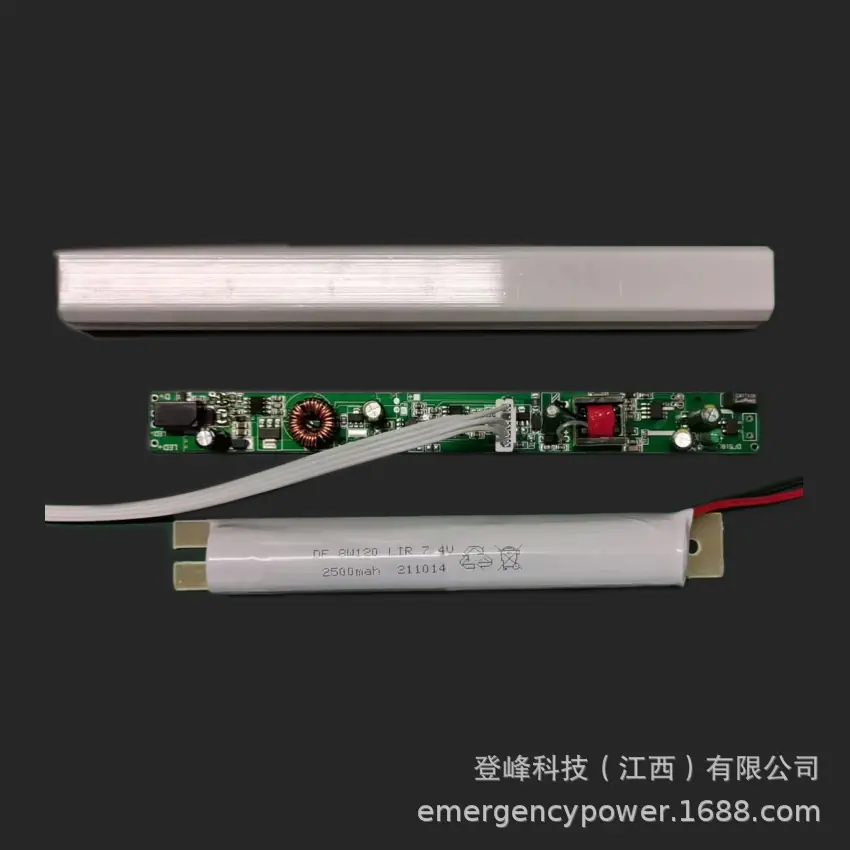

Componentes de Suministro de Energía de Emergencia (Tipo Dividido) 518L Salida de Emergencia 6W 3 horas No incluye función de fuente de alimentación del driver (Suministro de energía de emergencia instalado dentro del tubo de la lámpara)
Tipo de luminaria aplicable Tubo LED T8 integrado 1,2-1,8 metros 18-30W Fuente de alimentación de emergencia 518L Tercera generación Autocomprobación + Alarma
Voltaje/Frecuencia de Entrada AC100-265V/50-60HZ Paquete de Batería Polímero LIR 7.2V 2500mAh
Voltaje de Salida Predeterminado Accesorio Serie 12 Paquete de Baterías DC36V Tamaño 310*18*7.5 mm
Fuente de alimentación de emergencia tamaño 180*18*12mm Fuente de alimentación de emergencia peso 300 gramos
II. Parámetros de Iluminación de Emergencia
Brillo de iluminación de emergencia 6±1W
Tiempo de carga ≥20 horas
Tiempo de iluminación de emergencia ≥180min
Eficiencia de conversión ≥80%
Factor de Potencia PF ≥90%
Tiempo de conmutación de emergencia ≤ 1S
Método de iluminación Continuo
Período de garantía 2 años
Rango de temperatura -10-+50℃
Rango de humedad 65%±20%
III. Método de Cableado Conexión por soldadura según las marcas en la PCB
1 Cable principal vivo + Cable vivo de alimentación del driver(El cable vivo del driver permite conectar un interruptor de iluminación para controlar la iluminación de la red eléctrica)
2 Neutro Principal + Neutro de Alimentación de Accionamiento
3 terminales de salida, conectados en secuencia según las marcas de polaridad:
Fuente de luz LED electrodo positivo electrodo negativo; Fuente de alimentación del controlador electrodo positivo de salida electrodo negativo.
BATERÍA 7.2V - Enchufe para paquete de baterías, se conecta al paquete de baterías DC7.2V.
Complete todas las conexiones, empuje con cuidado dentro del tubo de la lámpara, encienda para probar la función.
4. Precauciones
1. El cableado debe ser realizado por un electricista profesional o un técnico especializado. El circuito debe conectarse sin tensión. Se prohíbe realizar trabajos con tensión para evitar accidentes.
2. Antes de usar, debe cargarse primero. Al cargar, la fuente de luz debe conectarse para probar el fallo de la función de iluminación de emergencia;
3. Línea principal de alimentación: La línea viva de carga L y la línea neutra N se conectan directamente a la caja principal de piso y son controladas por el subinterruptor debajo del interruptor principal;
4. El interruptor de pared solo controla la iluminación de la red eléctrica; el cable de fase SL del interruptor de pared y el cable de fase TL del cargador están en fase.
5. En el estado de iluminación de emergencia, a excepción de la fuente de luz, todas las luces indicadoras de funcionamiento están apagadas;
