Detector de Fallas de Correa de Cable de Acero Portátil BXTS-1

I. Descripción general

Es una nueva generación de equipo de detección de rayos X desarrollado y producido por la empresa. Utiliza un intensificador de imagen de panel plano y un generador de alto voltaje incorporado. Dado que el intensificador de imagen de panel plano tiene las características de respuesta rápida y alta sensibilidad, la dosis de radiación es muy baja, lo que también garantiza la seguridad del operador.

Esta máquina tiene las siguientes características:

1. No requiere cuarto oscuro ni protección, es posible la observación directa en tiempo real;

⒉Alta ganancia, alta sensibilidad, alta resolución espacial y fácil operación.

⒊ La dosis de radiación es la más baja, segura y confiable, la estructura es simplificada, el tamaño es pequeño, el peso es liviano y se puede transportar con la mano.

⒋ Se puede conectar a sistemas de vídeo y ordenador, o equipar con un sistema de grabación de vídeo según los requisitos del usuario.

2. Rendimiento

Esta máquina es un dispositivo cerrado que no es a prueba de líquidos. Sus principales indicadores técnicos son los siguientes:

Resolución espacial ≥50 lp/cm

Nivel de gris ≥ 7

El espesor no puede exceder los 200 mm

La profundidad no debe exceder 600-2000mm

El campo de visión efectivo de la máquina de rayos X es Φ75 mm

El voltaje del tubo de rayos X es de 75 kV

La corriente del tubo de rayos X es de 0,4 mA

Marcado del Producto:

El “ ” en el panel indica que la máquina es un producto de carga a corto plazo y funcionamiento continuo. Generalmente, se recomienda encender durante un minuto y apagar durante tres minutos. Debe haber al menos 5 segundos entre el último encendido y apagado y el siguiente encendido.

El símbolo “ ” en el panel indica que la máquina tiene radiación ionizante;

El símbolo " " en el panel indica que la máquina es un dispositivo tipo B para protección contra descargas eléctricas;

La luz indicadora verde en el host indica si el instrumento está encendido;

La luz indicadora amarilla en el host indica si el instrumento está cargado;

El botón verde en el host es el botón de inicio

Condiciones de almacenamiento del equipo:

Rango de temperatura ambiente: -20℃～55℃;

Rango de humedad relativa: ≤95%;

Rango de presión atmosférica: 500 hPa ～ 1060 hPa.

Condiciones de funcionamiento del equipo

Rango de temperatura ambiente: 10℃～40℃;

Rango de humedad relativa: ≤75%;

Rango de presión atmosférica: 700 hPa～1060 hPa;

Fuente de alimentación: CC 14,4 V

Potencia: 40VA

3. Ámbito de aplicación

Es una inspección no destructiva que se puede realizar mediante rayos X en el sitio y también se utiliza ampliamente en investigación de metales ligeros, experimentos, ciencia y educación e instrumentos científicos.

4. Fugas y seguridad de los rayos X

El voltaje de carga de esta unidad es de 75 kV y la corriente es de 0.4 mA. Bajo estas condiciones, el área que excede el plano del receptor de imagen es de 30 mm, y la tasa de kerma en aire permitida es de 150 μGy/h.

Se han adoptado una serie de medidas eficaces, estrictas y cautelosas para prevenir la fuga de rayos X, que incluyen blindajes de plomo para la fuente de radiación, placas de plomo protectoras antes y después del intensificador de imagen, vidrio plomado para la ventana de observación de la pantalla fluorescente y el uso de dispositivos colimadores, por lo que no se requiere protección especial durante su uso.

Esta máquina es un dispositivo portátil y el movimiento frecuente puede causar que las posiciones relativas de los componentes se desplacen. Por lo tanto, la máquina debe someterse a pruebas periódicas de fugas de radiación para garantizar que la dosis de fugas de radiación esté dentro del rango permitido. Una vez que la fuga de radiación exceda el estándar, deje de usarla inmediatamente y comuníquese con el fabricante.

5. Método de operación

⒈ Inserte los tres orificios del círculo interior de la placa protectora de plomo grande en los tres tornillos de la placa de aluminio frente al intensificador de imagen y gire la placa grande para evitar que se caiga.

⒉ Esta máquina utiliza fuente de alimentación dual AC y DC. Al usar AC, simplemente conecte el enchufe a la toma de corriente; antes de usar DC, use el cargador para cargar las dos baterías por separado. Al usar, inserte la batería en la ranura de la batería (preste atención a la dirección, la cola sobresale aproximadamente 4 cm cuando está en la dirección correcta). En este momento, la luz indicadora verde en la unidad principal debe estar encendida y la luz amarilla no debe estar encendida. Si hay una anomalía, generalmente se debe a que la batería está agotada, ingrese al programa de carga. Si todo es normal y la luz indicadora verde sigue apagada o la luz indicadora amarilla está siempre encendida, selle el instrumento inmediatamente y comuníquese con el fabricante o vendedor;

⒊ Presione el botón del interruptor, la luz indicadora amarilla en la unidad principal se encenderá y, después de unos segundos (precalentamiento del filamento), la pantalla fluorescente se iluminará y podrá observar en tiempo real. Si encuentra alguna situación anormal, comuníquese inmediatamente con el fabricante o el vendedor; el botón de esta máquina no está bloqueado y debe mantener presionado el botón durante su uso;

⒋ Aunque esta máquina es de baja dosis, la radiación aún existe. Cuanto menor sea el tiempo de encendido, mejor. El fabricante recomienda que la máquina se encienda durante un máximo de 60 segundos. Si la máquina se enciende sin detenerse, el instrumento cortará automáticamente la radiación después de 60 segundos para recordarle al operador que la máquina ha estado en uso durante un minuto. Esta es también una protección automática para la máquina. En este momento, presionar el botón ya no emitirá radiación. Solo puede reiniciar la máquina soltando el botón y luego presionándolo nuevamente. Consulte el tercer punto de las precauciones para obtener más detalles.

5. Al usar, intente mantener la parte a inspeccionar lo más cerca posible del intensificador de imagen y alejada del tubo, para hacer la imagen más clara.

6. Cuanto más oscura sea la luz ambiental, mejor será el efecto;

7. Método de carga:

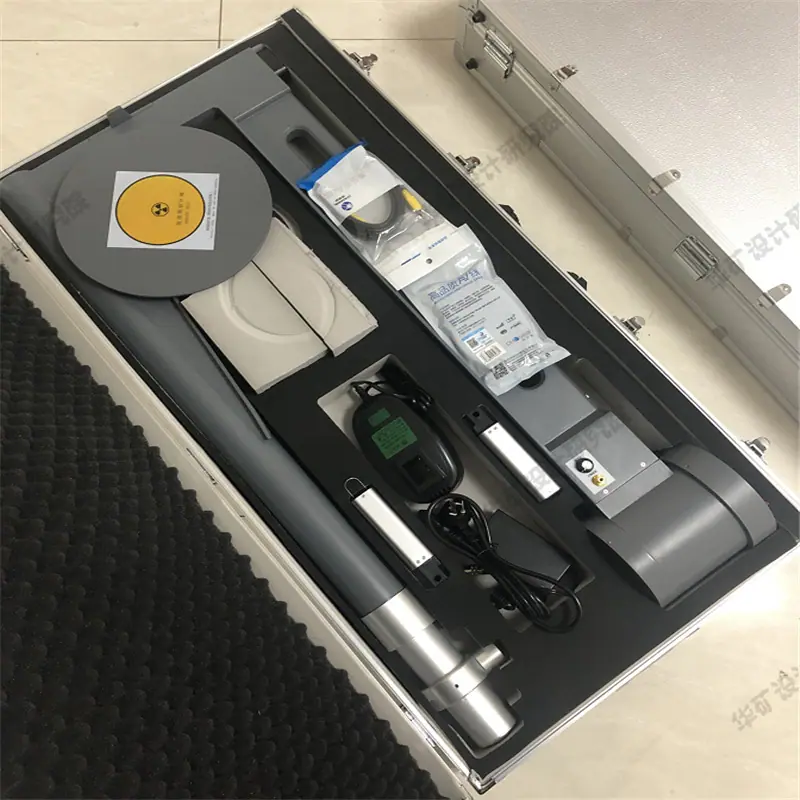

La máquina está equipada con dos baterías y un cargador.

Al cargar, primero conecte el cargador, la luz indicadora en el cargador debe ser verde doble, después de insertar la batería en el cargador, la luz indicadora de carga en el cargador debe ser roja, espere hasta que la luz indicadora roja se ponga verde, significa que la carga está completa y se puede usar. En circunstancias normales, se necesitan 4-5 horas para cargar completamente una batería completamente agotada.

⒏ Esta máquina tiene un interruptor de encendido. El interruptor debe estar en la posición "|" para que se pueda usar toda la máquina. Toda la máquina no se puede usar cuando el interruptor está en la posición "O".

6. Notas

⒈ Antes de usar el equipo, preste especial atención a no presionar el interruptor de botón en la unidad principal al insertar las baterías o conectar la fuente de alimentación; de lo contrario, el instrumento sufrirá daños graves.

⒉ Cuando el equipo no esté en uso, debe colocarse en una caja de aluminio. Si no se usa temporalmente, debe colocarse horizontalmente sobre la mesa para evitar daños. Al guardar la caja de aluminio, evite que se caiga para evitar daños al instrumento;

⒊ Para prolongar la vida útil de la máquina, evite el funcionamiento continuo durante demasiado tiempo al usarla. Generalmente, se recomienda encender la máquina durante un minuto y detenerla durante tres minutos. Además, debe haber un intervalo de al menos 5 segundos entre el último encendido y el siguiente, para evitar la acumulación del alto voltaje anterior después de que la máquina no se haya reducido por completo tras el apagado, y el siguiente alto voltaje formará un alto voltaje instantáneo, que perforará el tubo de rayos X y causará una falla artificial de la máquina;

4. La máquina debe limpiarse y mantenerse regularmente. Puede usar alcohol para escurrirla ligeramente y frotarla. Al frotar, tenga cuidado de no formar gotas de agua para evitar que el agua se filtre en la máquina;

⒌ Tenga cuidado de no dejar que agua, alcohol, etc. entren en los botones, enchufes o conectores de la batería para evitar fallos en el circuito y afectar el uso.

⒍Si encuentra manchas de aceite en la caja de aluminio durante el uso, puede significar que el tubo de rayos X ha tenido una fuga de aceite (esta situación ocurre raramente). Debe dejar de usarlo inmediatamente y ponerse en contacto inmediatamente con el fabricante o el vendedor;

⒎Esta máquina tiene una estructura compacta e involucra alto voltaje, por lo que los usuarios no tienen permitido desarmarla por sí mismos. Si los usuarios descubren que la pantalla no está brillante, la luz indicadora no está brillante, la pantalla está oscura, etc., por favor dejen de usarla inmediatamente y contacten al fabricante a tiempo para evitar la expansión de la falla.

⒏Consejos Especiales: Si se encuentra un defecto en forma de media luna en la imagen durante el uso, generalmente significa que la posición de la parte emisora de radiación se ha desplazado, lo que puede causar que la fuga de radiación supere el estándar. Por lo tanto, deje de usarlo inmediatamente, contacte al fabricante o vendedor de inmediato y envíe el instrumento de vuelta al fabricante para su reparación.

VII. Cuestiones que necesitan aclaración

⒈Cuando la máquina esté en uso, se debe instalar la placa protectora grande separada. El diseño de protección de la máquina se basa en la existencia de esta pantalla. Cuando no esté la pantalla protectora grande, la empresa no garantiza que la máquina completa pueda cumplir con los requisitos de protección contra la radiación; al operar, el usuario debe operar detrás de la placa protectora, y la posición de la mano del operador no puede exceder el rango de la línea extendida del borde de la pantalla protectora. Bajo esta condición, la tasa de kerma en aire no excederá los 0.5 mGy/h;

⒉ Esta máquina es un producto de radiación. Generalmente, cualquier reparación que involucre el tubo y el intensificador de imagen debe devolverse a la fábrica para garantizar que el índice de fuga de radiación después de la reparación pueda cumplir con los requisitos de seguridad. Si el usuario repara estos dos elementos por su cuenta, nuestra empresa ya no será responsable de la seguridad radiológica del instrumento.

⒊ La caja exterior de aluminio de esta máquina es para uso normal. Si se va a transportar, debe empacarse en una caja de cartón adicional y acolcharse con espuma, de lo contrario es fácil causar daños a componentes clave.

8. Mantenimiento y cuidado

1. Este instrumento es un instrumento de precisión y no debe abrirse casualmente para prevenir accidentes. Si el instrumento no funciona correctamente, solo el personal capacitado por nuestra empresa puede realizar las reparaciones. No abra la carcasa e intente reparaciones usted mismo.

2. El instrumento debe protegerse de la humedad y las altas temperaturas.

3. Antes de cada uso, compruebe el colimador de la unidad principal para detectar cualquier desviación angular obvia y la pantalla para detectar roturas de cristal. Cada dos años, este instrumento debe enviarse al fabricante una vez para su mantenimiento a fin de garantizar un uso seguro.

4. El período de garantía para esta máquina es de un año. Para garantizar un uso seguro y prevenir peligros causados por fallas funcionales y envejecimiento, la empresa garantiza que la vida útil normal de esta máquina será la menor entre cinco años después de salir de fábrica o seis años después de la fecha indicada en el certificado del producto. Dentro de este período, la empresa es responsable de las reparaciones. Después de este período, la empresa no será responsable de las reparaciones.
