Cable de Alimentación para Generador de Alto Voltaje de Frecuencia Ultra Baja de 0.1Hz Dispositivo de Cable de Voltaje de Resistencia Cable para Dispositivo de Prueba de Frecuencia Extremadamente Baja

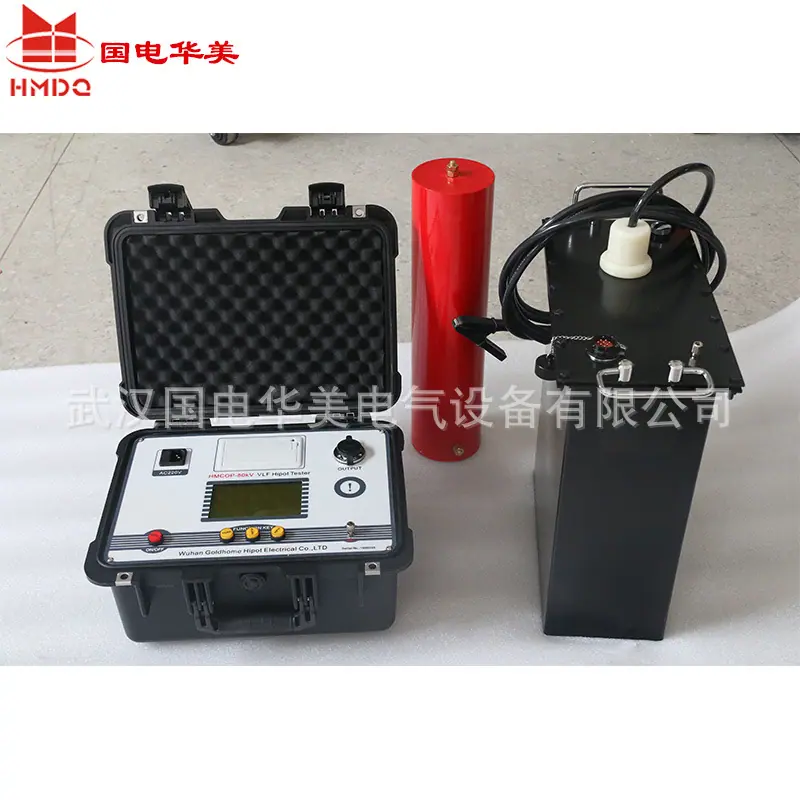

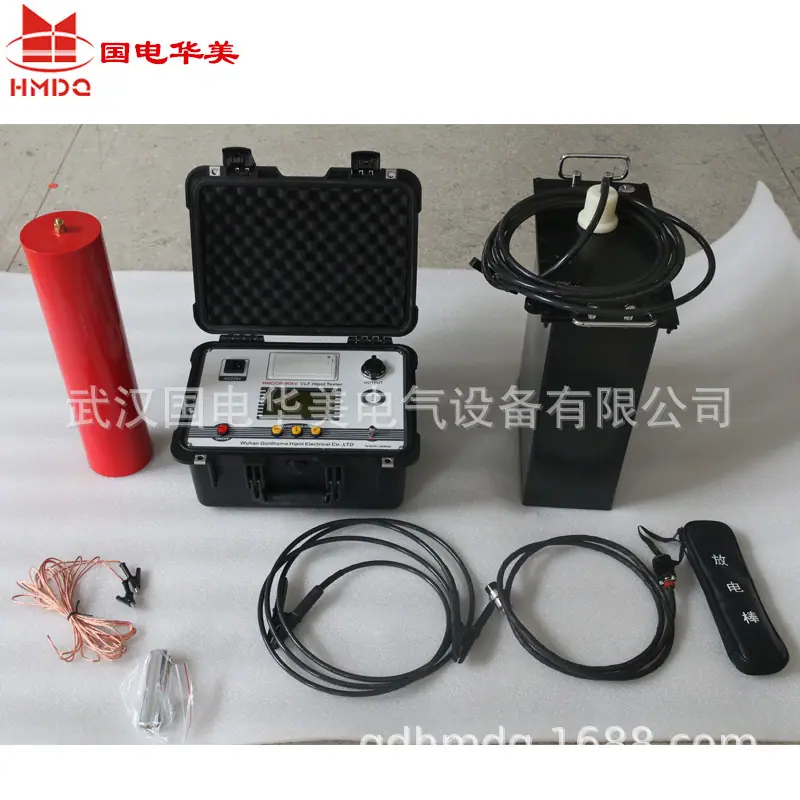

Generador de alto voltaje de frecuencia ultra baja HMCOP-80kV

Alias del producto:Generador de alta tensión de frecuencia ultrabaja, generador de alta tensión de frecuencia ultrabaja de 0.1 Hz, generador de alta tensión de frecuencia ultrabaja controlado por programa, dispositivo de prueba de alta tensión de CA de frecuencia ultrabaja, dispositivo de prueba de tensión soportada de frecuencia ultrabaja

1. Introducción del producto

Este producto combina la tecnología avanzada de conversión de frecuencia digital moderna, adopta control por microcomputadora y está completamente automatizado en el aumento, la reducción, la medición y la protección. Debido a que es completamente electrónico, es pequeño en tamaño y ligero en peso, con una pantalla LCD de pantalla grande, que es clara e intuitiva, y puede mostrar formas de onda de salida e imprimir informes de prueba. Los indicadores de diseño cumplen plenamente con el estándar de la industria eléctrica "Condiciones Técnicas Generales para Instrumentos de Prueba Especiales para Equipos Eléctricos, Parte 4: Condiciones Técnicas Generales para Generadores de Alto Voltaje de Frecuencia Ultra Baja", y son muy convenientes de usar. Actualmente, tanto en el país como en el extranjero se utilizan métodos mecánicos para modular y demodular para generar señales de frecuencia ultra baja, por lo que existen formas de onda sinusoidales no estándar, grandes errores de medición, descargas de chispas en la parte de alto voltaje y equipos voluminosos. Además, los segundo y cuarto cuadrantes de la onda sinusoidal también requieren resistencias de alto voltaje de alta potencia para dar forma a la descarga, por lo que el consumo de energía general del equipo es relativamente grande. Este producto puede superar estas deficiencias.

Segundo, características funcionales:

1. La frecuencia ultrabaja con tensión nominal menor o igual a 50kV adopta una estructura de unidad única (un amplificador); la frecuencia ultrabaja con tensión nominal mayor que 50kV adopta una estructura en serie (dos amplificadores en serie), lo que reduce en gran medida el peso total y mejora la capacidad de carga. Además, los dos amplificadores pueden usarse por separado como frecuencias ultrabajas de niveles de baja tensión.
2. Los datos de corriente, voltaje y forma de onda se muestrean directamente del lado de alto voltaje, por lo que los datos son precisos.
3. Con función de protección contra sobretensión, cuando la salida excede el voltaje límite establecido, el instrumento se apagará para protección, y el tiempo de acción es inferior a 20 ms.
4. Con función de protección contra sobrecorriente: diseñado como protección dual de alto y bajo voltaje, el lado de alto voltaje se puede apagar con precisión según el valor establecido para protección; cuando la corriente en el lado de bajo voltaje excede la corriente nominal, se apagará para protección, y el tiempo de acción es menor a 20 ms.
5. La resistencia de protección de salida de alto voltaje está diseñada dentro del cuerpo elevador, por lo que no se requiere una resistencia de protección adicional externa.
6. Dado que se adopta un circuito de control de retroalimentación negativa de lazo cerrado de voltaje alto-bajo, no hay efecto de aumento de capacitancia en la salida.

3. Parámetros técnicos

1.Tensión nominal de salida:

2.Frecuencia de salida: 0.1Hz, 0.05Hz, 0.02Hz

3.Capacidad de carga: 0.1Hz, máx. 1.1µF

0.05Hz2.2µF máx.

0.02Hz5.5µF máx.

4.Precisión de medición: 3%

5.Error de pico positivo y negativo de voltaje: ≤3%

6.Distorsión de la forma de onda de voltaje: ≤5%

7.Condiciones de uso: interior y exterior; temperatura: -10℃∽+40℃; humedad: ≤85%HR

8.Fusible de alimentación: Ver Tabla 1

9.Fuente de alimentación: frecuencia 50Hz, voltaje 220V±5%.

4. Elija productos con las especificaciones adecuadas según los sujetos de prueba。

Al usar, la capacitancia del producto de prueba no debe exceder la capacitancia nominal del instrumento. Si la capacitancia del producto de prueba es demasiado pequeña, afectará la forma de onda de salida. Si es inferior a 0.05 µF, el instrumento no emitirá una señal de forma normal. En este momento, se puede conectar en paralelo un condensador de 0.1 µF (proporcionado por nuestra empresa) para ayudar a la salida. A continuación, se muestran las capacitancias de algunos dispositivos como referencia.

Capacitancia de falla a tierra monofásica de diferentes generadores

Capacidad de cable de alimentación unipolar aislado de polietileno reticulado (µF/km)
