Probador de Protección de Relés Trifásico 702 Probador de Protección de Relés Probador de Protección de Relés por Microcomputadora Trifásico

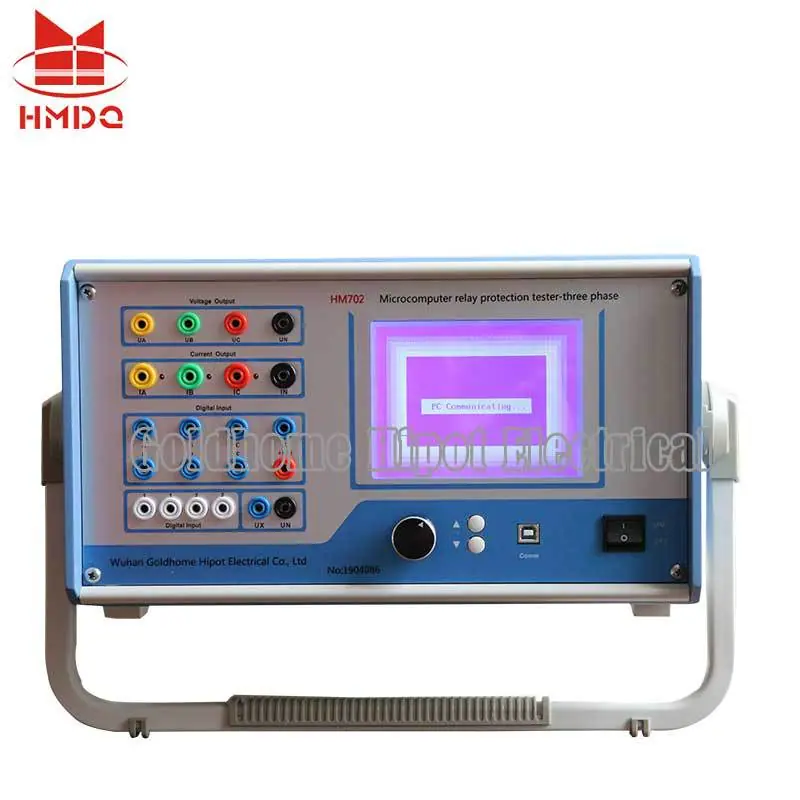

Probador de Protección de Relés con Microcomputadora HMJBC-702

1. Salida de voltaje estándar de 4 fases y corriente trifásica Con salida de voltaje de 4 fases y corriente de 3 fases, se pueden realizar fácilmente varias combinaciones de salidas para varios tipos de pruebas de protección. Se puede emitir el voltaje de cada fase120 V, tres actuales y se pueden emitir120AEl voltaje de fase 4 Ux es un elemento de voltaje multifuncional y se puede configurar en 4 tipos de 3UOr, verificar el voltaje síncrono o generar cualquier valor de voltaje.
2. Fácil operación autónoma La máquina única se opera mediante un ratón giratorio conveniente y flexible a través de una gran pantalla LCD, todo mostrado en chino. Puede completar la mayor parte del trabajo de prueba y verificación en el sitio, puede verificar varios relés y protecciones de microcomputadora, y puede simular varias fallas complejas transitorias, permanentes y de conversión para realizar un conjunto completo de pruebas. Se puede usar inmediatamente después de encender, y la operación es conveniente y rápida.
3. Modo de operación dual, conectar a la computadora para ejecutar A través del conjunto completo de software operativo chino en la plataforma Windows, se pueden realizar diversas tareas de calibración a gran escala, complejas y más automatizadas, se pueden probar y escanear convenientemente varios ajustes de protección, los datos de prueba se pueden almacenar en tiempo real, se pueden mostrar diagramas vectoriales, se pueden dibujar formas de onda de fallas, se pueden imprimir informes en línea, etc.
4. Software potente Puede completar varias tareas de verificación grandes y complejas con un alto grado de automatización, como la prueba diferencial trifásica, el corte rápido de energía de fábrica, la prueba automática de respaldo, la reconexión síncrona de inspección de protección de línea, etc. Puede probar y escanear fácilmente varias configuraciones de protección, realizar reproducción de fallas, almacenar datos de prueba en tiempo real, mostrar diagramas vectoriales, imprimir informes en línea, etc.
5. El probador de protección de relés tiene 7 vías de entrada de contacto y 2 pares de salidas de contacto libre. Los contactos de entrada son compatibles con contactos libres y contactos de potencial de 0-250V, y pueden ser identificados automáticamente de forma inteligente. Los contactos de entrada y salida se pueden expandir según las necesidades del usuario.
6. Pantalla LCD grande Esta máquina adopta una pantalla LCD gráfica de alta resolución con matriz de puntos de 320×240. Todos los procesos de operación se configuran en la pantalla. La interfaz de operación y los resultados de la prueba se muestran en chino, y la pantalla es intuitiva y clara.
7. La autoprotección adopta una estructura de disipación de calor de diseño razonable y cuenta con múltiples medidas de protección fiables y completas, así como arranque suave de potencia, además de ciertas funciones de autodiagnóstico y bloqueo de fallos.
8. Tiene un dispositivo de salida de energía CC independiente y dedicado con una salida de energía CC ajustable dedicada de 110 V y 220 V.
9. Alto rendimiento por costo Es un producto de diseño conjunto interdisciplinario que integra los logros científicos y tecnológicos avanzados de múltiples disciplinas. Tiene el rendimiento de un probador grande y el precio de un probador pequeño, y tiene una relación rendimiento-precio muy alta.

3. Parámetros técnicos:

Salida de corriente CA

Precisión de salidaProbador de protección de relés:0.5clase

Salida de corriente de fase (valor eficaz)0～40A

Salida de corriente paralela triple (valor efectivo)0～120A

Valor de trabajo admisible a largo plazo de la corriente de fase (valor eficaz)10A

Corriente de fase potencia de salida máxima420 VA

Potencia de salida máxima cuando la corriente en paralelo triple está a salida máxima900 VA

Tiempo de trabajo admisible cuando la corriente de tres paralelos está a la salida máxima10 segundos

Rango de frecuencia (onda fundamental)20～1000 Hz

Orden Armónico1～20De segunda categoría

Salida de corriente continua

Precisión de salida0.5clase

Salida actual0～±10A /Cada fase,0～±30A /Sanbin

Voltaje de carga de salida máximo20 V

Salida de voltaje de CA

Precisión de salidaProbador de protección de relés:0.5clase

Salida de voltaje de fase (valor eficaz)0～120 V

Salida de voltaje de línea (valor efectivo)0～240 V

Potencia de salida de voltaje de fase/voltaje de línea80VA / 100VA

Rango de frecuencia (onda fundamental)20～1000 Hz

Orden Armónico1～20De segunda categoría

Salida de voltaje de CC

Precisión de salida 0.5clase

Amplitud de salida de voltaje de fase0～±160 V

Amplitud de salida de voltaje de línea0～±320 V

Potencia de salida de voltaje de fase/voltaje de línea70VA / 140VA

Cambio de medición de cantidad y tiempo
