Materiales para túneles con varilla de anclaje autoperforante, utilizados para protección de taludes, varillas de anclaje mineras combinadas, accesorios para maquinaria minera

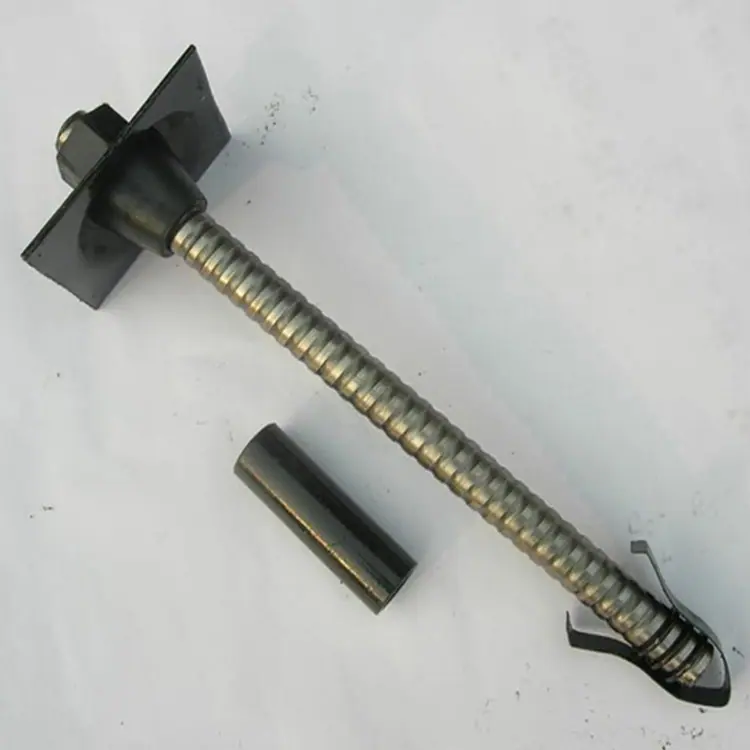

Broca de Aleación: Hecha de aleación mediante artesanía de precisión, posee alta dureza y tenacidad, y su poder de penetración permite perforar pernos de anclaje en varios tipos de roca circundante.

Cuerpo del perno de anclaje: Un componente importante en el ensamblaje, que desempeña un papel importante en la perforación y el anclaje.

Manguito de acoplamiento: Sirve para conectar cuando el perno de anclaje necesita ser extendido.

Placa de apoyo: Puede soportar un mayor estrés de la roca circundante.

Tuerca: Puede concentrar el estrés de la roca circundante en la placa de soporte.

1. Conecte la broca de aleación a un extremo del perno de anclaje autoperforante. Conecte el portabrocas y el extremo de la broca al taladro de columna o manual en el otro extremo. Comience a taladrar el perno de anclaje autoperforante hasta la profundidad diseñada. Se debe añadir agua de refrigeración durante la perforación. (Si es necesario extender el perno de anclaje, el perno de anclaje autoperforante se puede conectar usando un manguito de acoplamiento y luego se puede continuar perforando).

2. Retire la perforadora, deslice el tapón de lechada sobre el cuerpo de la varilla e insértelo en el agujero, preparando para la inyección. En circunstancias especiales donde la presión de inyección es demasiado alta o la roca circundante está demasiado fracturada, se puede usar agente de anclaje para sellar el agujero. 3. Conecte la junta de inyección rápida al extremo de la cola de la barra de anclaje y conecte el otro extremo de la junta de inyección a la máquina de inyección.

4. Arranque la máquina de inyección para inyectar. Apague la máquina cuando se complete la inyección y la presión alcance el valor de diseño. La presión de inyección se determina en función de los parámetros de diseño y el rendimiento de la máquina de inyección. El valor de referencia para la relación arena-cemento es de 1:0 a 1:1, y el valor de referencia para la relación agua-cemento es de 0.45 a 0.5:1.

5. Instale la arandela y la tuerca, y apriete la tuerca

Modelo ZJS25 ZJS27 ZJS28 ZJS32 ZJS38 ZJS51

Diámetro Exterior (mm) ￠25 ￠27 ￠28 ￠32 ￠38 ￠51

Resistencia a la tracción (MPa) ≥650 ≥650 ≥650 ≥650 ≥650 ≥650

Altura del diente (mm) 1,5 ± 0,1 Paso (mm) 12,7 ± 0,1

Dirección de la rosca Izquierda

Longitud Estándar (m) 2.0 3.0 3.5 4.0 4.5 5 6 (personalizable según sea necesario)

Error de longitud ±1% Profundidad de perforación 12 metros o más
