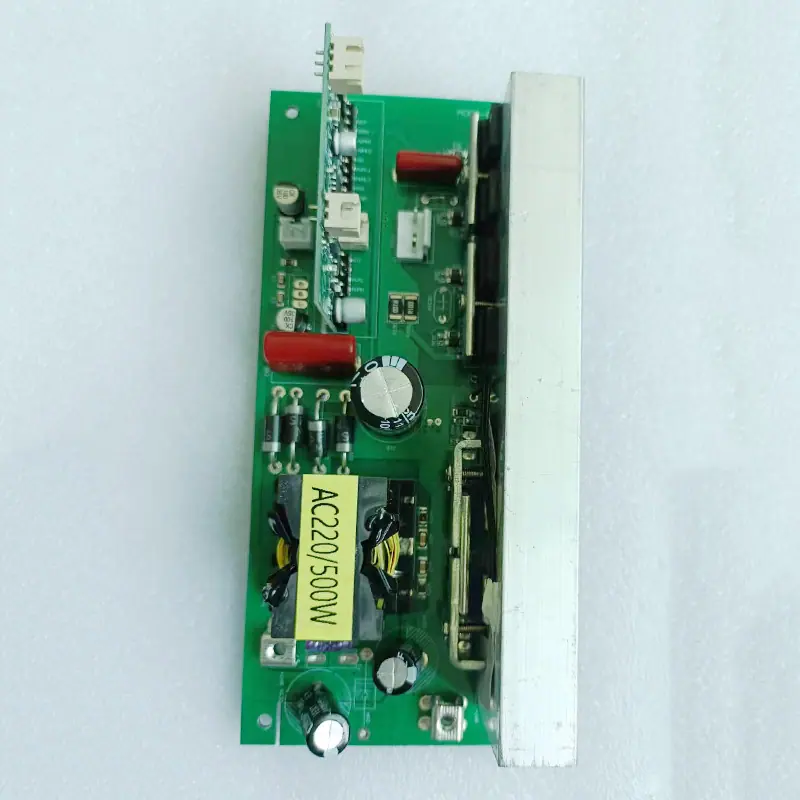

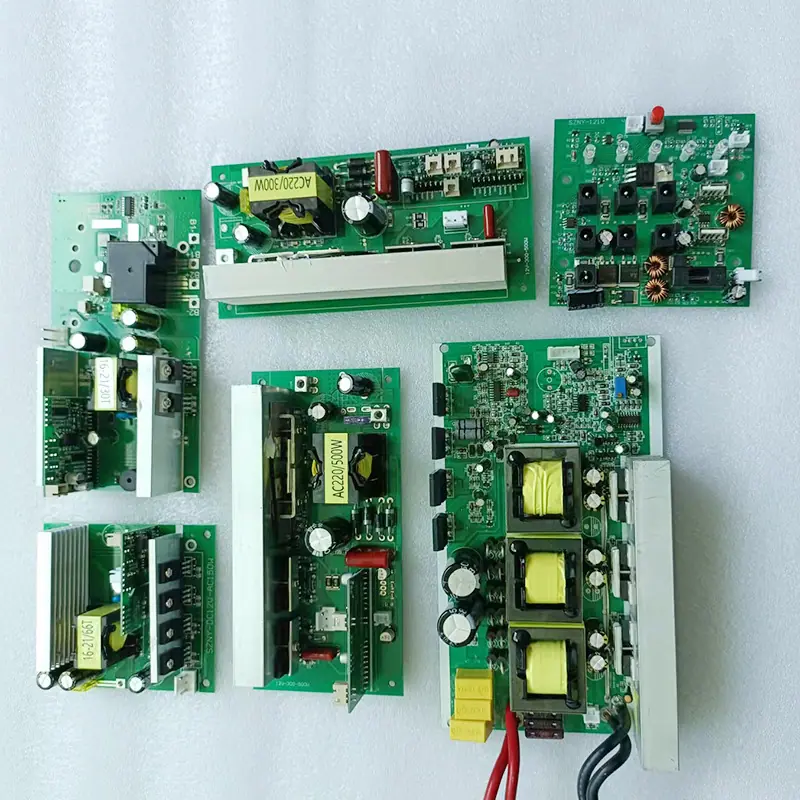

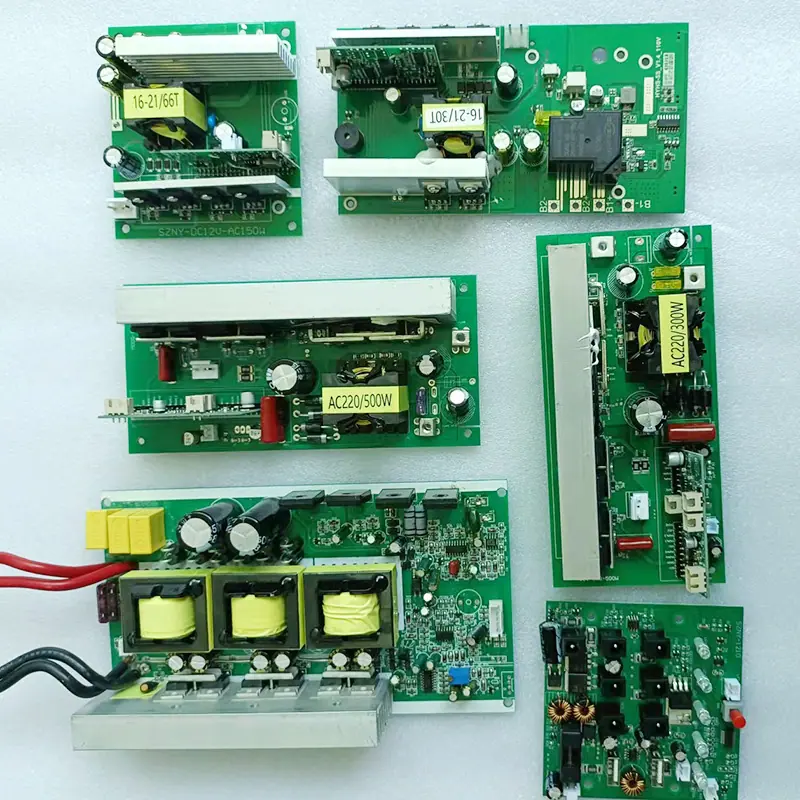

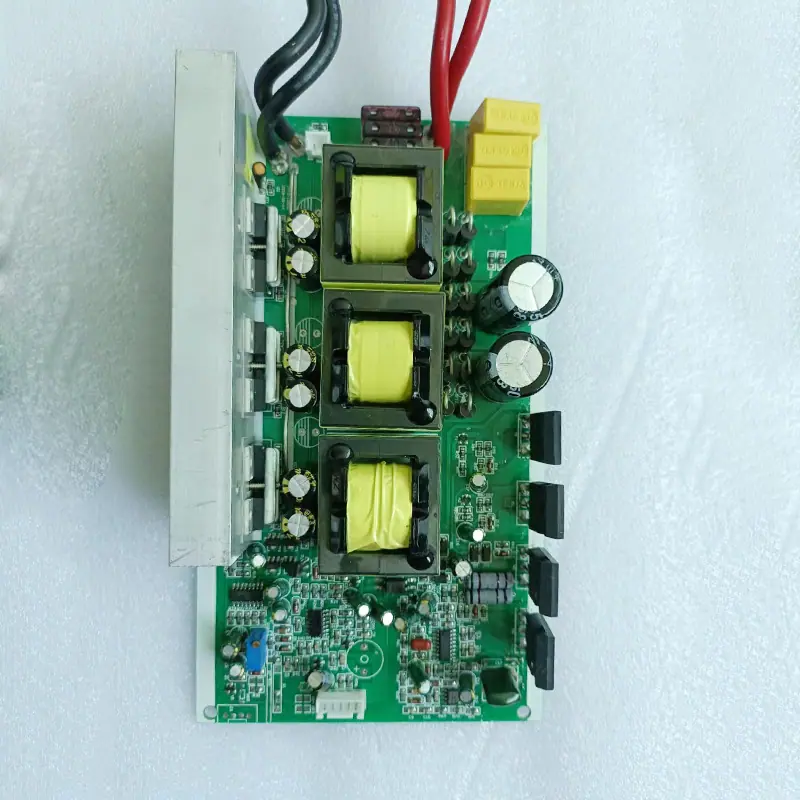

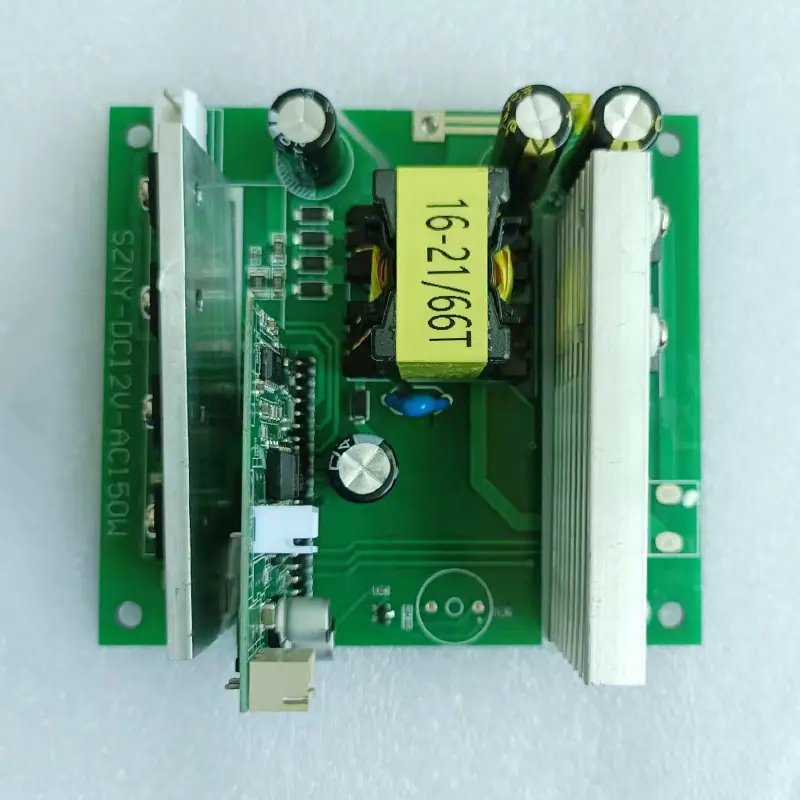

Controlador de almacenamiento de energía de inversor de onda sinusoidal de reparación de 110/220V esquema de PCB de sistema de generación de energía solar anidado

Parámetros del Inversor 12V- /220V

Forma de onda de salida

onda de cuerda modificada

Número de producto

MW12150

Voltaje de Entrada Nominal DC

12V

Voltaje de entrada CC

10-15V

Protección de Alto Voltaje de Entrada DC

＞15.5V

Protección de bajo voltaje de entrada CC

＜10.5V

Voltaje/Frecuencia de Salida

110V±10%，60±1 HZ

Rango de fluctuación de frecuencia ≤ 0.3 Hz

230V±10%，50±1 HZ

Potencia de salida continua

100%, carga puramente resistiva

Potencia de salida continua

Prueba de carga capacitiva pura 60% potencia nominal resistiva pura

Potencia de salida continua

Prueba de carga puramente inductiva 40% de la potencia nominal puramente inductiva

Eficiencia de conversión

≥89%

Potencia de sobrecarga

Sobrecarga del 110%

Potencia pico instantánea

2 veces

Distorsión armónica total

Corriente de espera sin carga

≤0.22A-0.35

Corriente Quiescente de Apagado

≤1mA

Función protectora

Protección contra sobretensión de entrada: >15.5V

Protección contra subtensión de entrada: <10V

Protección contra sobrecarga: La salida se apaga, requiere encendido manual para restaurar la salida

Protección contra cortocircuitos: La salida se apaga, se requiere encendido manual para restaurar la salida

Protección contra sobretemperatura: Cuando la temperatura del radiador es ≥90℃ o la temperatura de la superficie de la carcasa del inversor es ≥70℃, la salida se apaga. La salida se restaura después de que la temperatura sea ≤40℃.

Arranque en caliente

Puede iniciarse normalmente bajo carga completa

Inicio del ventilador

Enciende el ventilador cuando la temperatura del radiador alcance los 45℃

Encender

1. Toca el interruptor para iniciar/detener, controlado por MCU, el tiempo de acción del interruptor es de aproximadamente 3 segundos.

2、La luz indicadora de encendido de CA se ilumina

3. Voltaje y frecuencia de salida estables en un plazo de 2 segundos después del encendido

Cerrar

Apaga la salida, la luz indicadora LED se apaga

Utilice temperatura ambiente

-10℃—45℃

altitud

<2000 metros

Comunicarse con BMS

ninguno
