Sonda de Profundidad de Agua Portátil Embalse Lago Río Profundidad Sonda de Profundidad Ultrasónica

1. JC-CSL01 Sonda de Profundidad Portátil/Sonda de Profundidad Ultrasónica Descripción del Producto

El sondador de profundidad de agua portátil JC-CSL01/sondador de profundidad ultrasónico es un sondador portátil para medir cuerpos de agua como embalses, lagos, ríos y mares poco profundos. Al medir la profundidad, el transductor ultrasónico se coloca en la superficie del agua o en una posición determinada. El instrumento convierte automáticamente la profundidad del agua H utilizando la velocidad del sonido fija VC de las ondas ultrasónicas en el agua y el tiempo T desde la emisión hasta la recepción de la onda ultrasónica. Este producto es un medidor de distancia ultrasónico portátil conveniente y aplicable desarrollado por nuestra empresa basándose en muchos años de experiencia en producción y las ventajas de muchos productos similares. El circuito de conversión transceptor ultrasónico adopta un circuito integrado dedicado a gran escala, con una tasa de montaje de componentes del 99%, y muestra los resultados de la medición de profundidad con una pantalla de cristal líquido, lo que garantiza la fiabilidad a largo plazo del producto y reduce su consumo de energía a un nivel extremadamente bajo. La salida de señal opcional compensa la falta de salida de los productos portátiles tradicionales. Tiene las ventajas de medición precisa, bajo consumo de energía, alta fiabilidad, fácil uso, operación simple, velocidad de medición precisa y fácil de transportar. El instrumento puede medir la profundidad en agua quieta o en agua con cierta velocidad; la velocidad del flujo de agua puede alcanzar unos 5 m/s. Es un instrumento ideal para medir la profundidad del agua para pruebas hidrológicas, centrales hidroeléctricas, embalses, lagos, estudios de ríos y monitoreo ambiental del agua.

2. Características de rendimiento del sondador de profundidad de agua portátil/sondador de profundidad ultrasónico JC-CSL01:

*Instalación exterior (interior) de barcos medianos y pequeños, cable 10 metros
* Principalmente utilizado para posicionamiento submarino y medición de profundidad de agua en mares, ríos y lagos, levantamiento de canales, levantamiento topográfico submarino, posicionamiento submarino, medición de vías navegables (ríos) y posicionamiento de navegación de embarcaciones, pruebas hidrológicas, centrales hidroeléctricas, áreas de embalses, etc.

*La tecnología de medición autoestabilizadora y la tecnología de seguimiento rápido reflejan los resultados reales de la medición en tiempo real

* Reloj de alta precisión, error anual 3PPM

*Almacenamiento SD de capacidad ultragrande, capacidad máxima de almacenamiento de 32 GB, adaptable al sistema de archivos FAT16/FAT32

* Almacenar automáticamente en formato CSV por fecha, y almacenar por fecha y nombre de archivo para facilitar la consulta

3. Indicadores de rendimiento del sondador de profundidad portátil JC-CSL01/sondador de profundidad ultrasónico

Alcance: 150 metros

Área ciega: 1.5M

Potencia: Potencia de transmisión 32 niveles, ajuste automático de ganancia

Resolución mínima de pantalla: 1 mm

Precisión: ±1%×rango

Frecuencia de trabajo: 200～2000KHz

Configuración in situ: se realiza mediante botón sensor

Calibración: calibración de fábrica, calibración de campo posible

Salida y almacenamiento: Puerto RS232/RS485, tarjeta SD lee directamente los datos de medición para generar archivo EXCEL (almacenamiento programado o manual)

Voltaje de trabajo: batería incorporada , cargador externo

Material: Bastidor principal: Plástico de ingeniería ABS

Sensor: Cobre o acero inoxidable

Peso: Unidad principal: 800g Sensor: 400～800g

Cable del sensor: Diámetro del cable 5~10 mm × 10 m
Temperatura de trabajo: ≤80%RH sin condensación Temperatura de almacenamiento: -40℃～70℃

Temperatura de almacenamiento: ≤80 % HR sin condensación Método de detección: 15 Hz/s

4. JC-CSL01 sonda de profundidad portátil/sonda de profundidad ultrasónica vista de almacenamiento de datos

Al medir primero, establezca el intervalo de tiempo de almacenamiento, y el instrumento generará automáticamente archivos de almacenamiento comenzando con la hora según la fecha.

Una vez completada la medición, saque la tarjeta SD, insértela en el lector de tarjetas, abra el archivo a consultar en la computadora y vea los registros de medición.

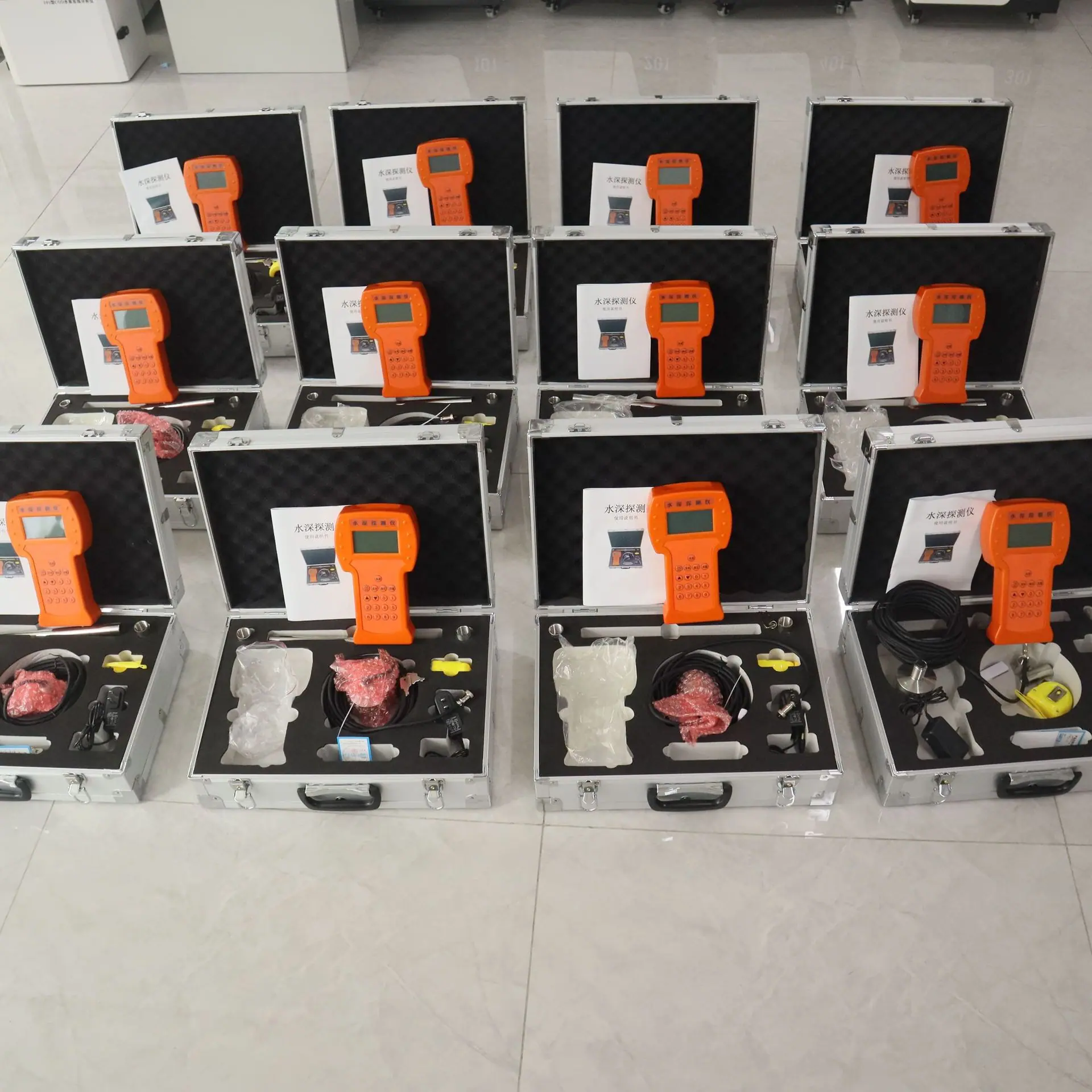

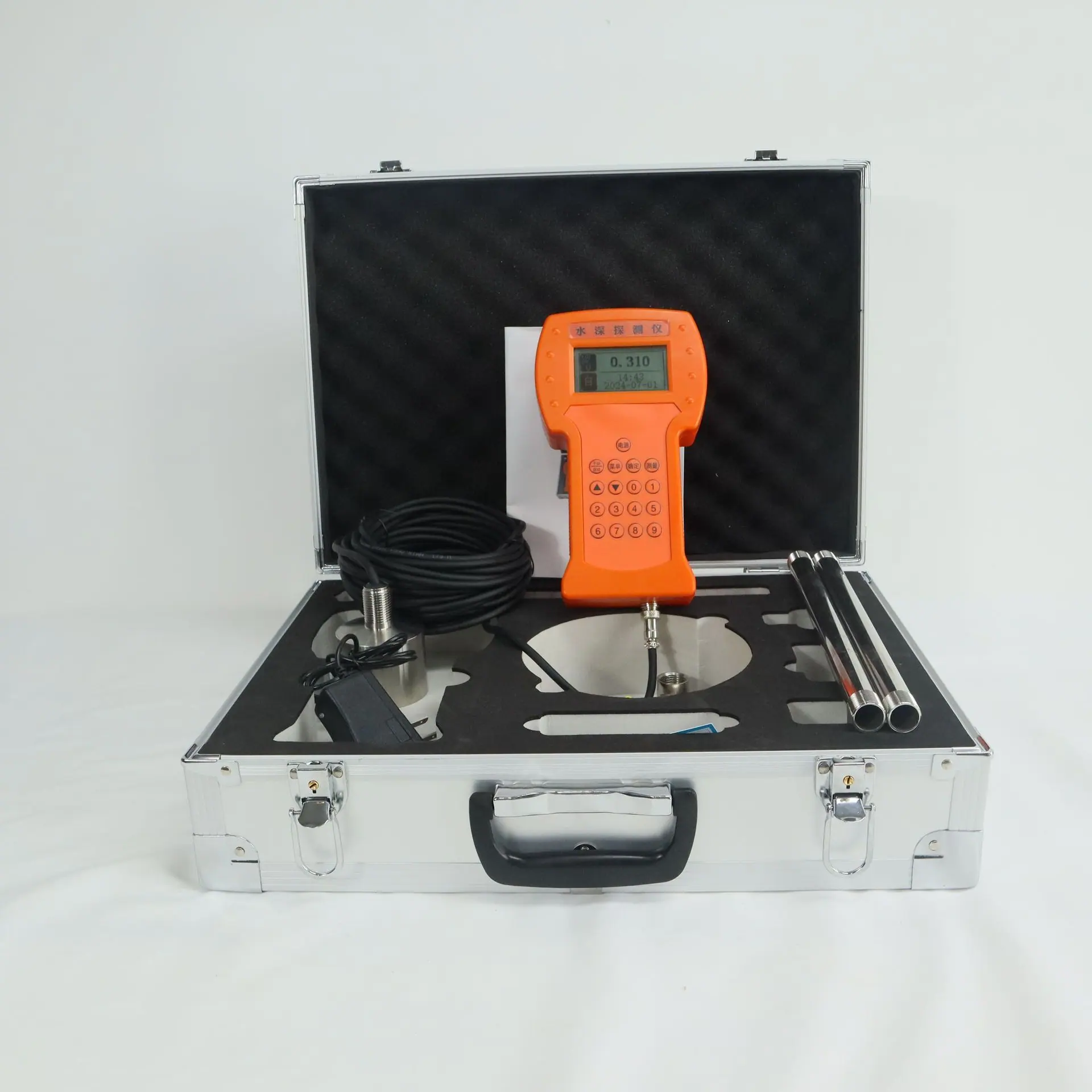

5. Sonda de profundidad portátil JC-CSL01/sonda de profundidad ultrasónica equipo completo：

Sensor de profundidad ultrasónico 1

Varilla medidora, junta un par

Tarjeta SD una

Cargador 1 pieza

Una cinta métrica

Lector de tarjetas uno

Caja de aluminio portátil 1

Manual de usuario Una copia

Certificado de conformidad, tarjeta de garantía 1 copia

Recordatorio especial:

La primera carga del instrumento debe ser de más de 3 horas. El tiempo de prueba es de más de 20 segundos. Por favor, agote la batería antes de cargarla cada vez. (La máquina tiene protección contra sobredescarga y sobrecarga)

El sensor debe entrar al agua verticalmente. Si el fondo del río es irregular o hay muchos escombros, la precisión de la medición puede verse afectada. Puede medir varios puntos más.
