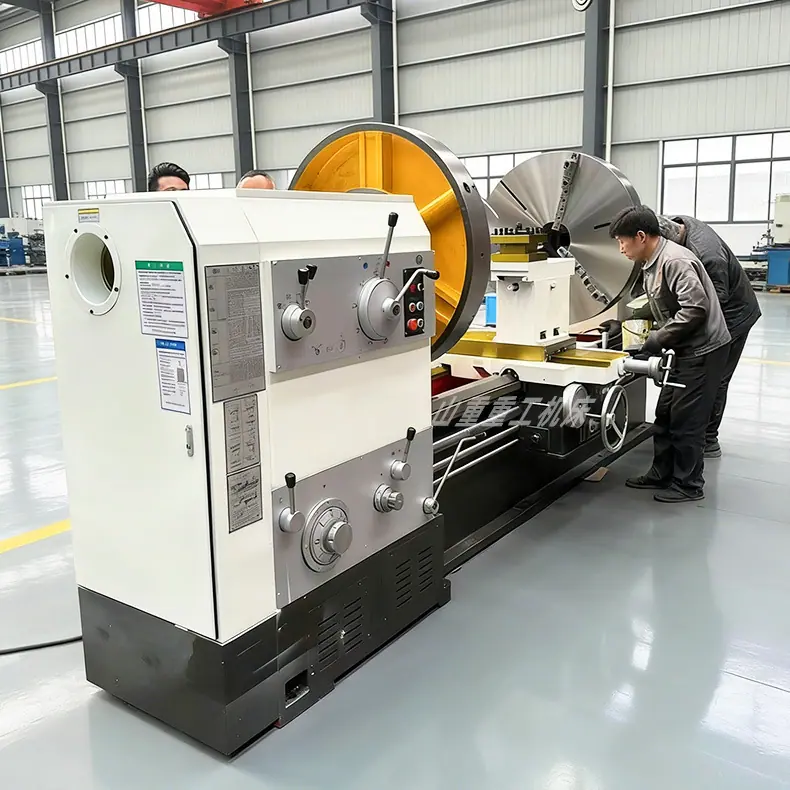

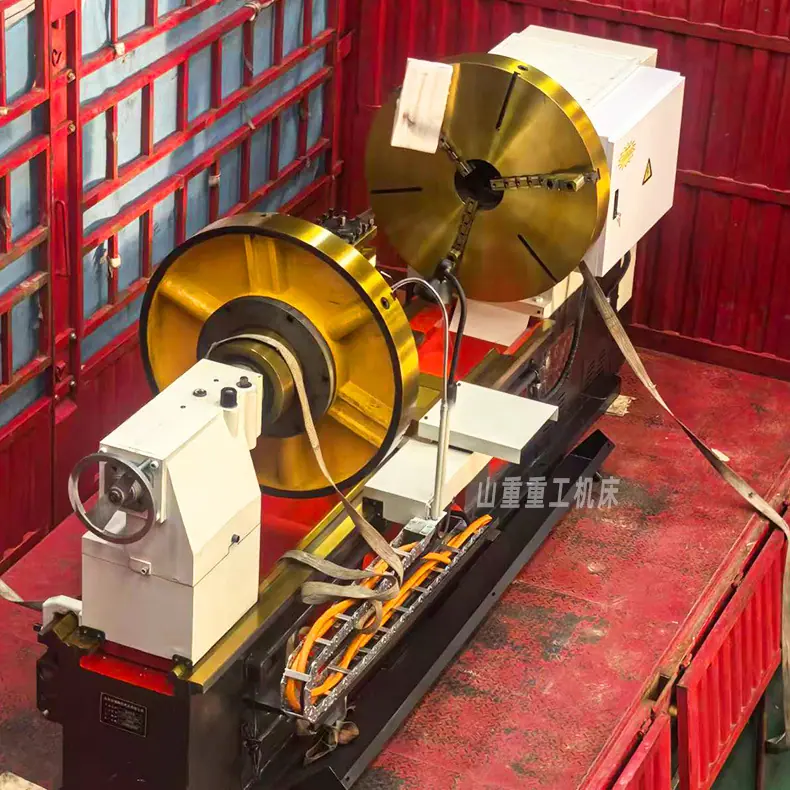

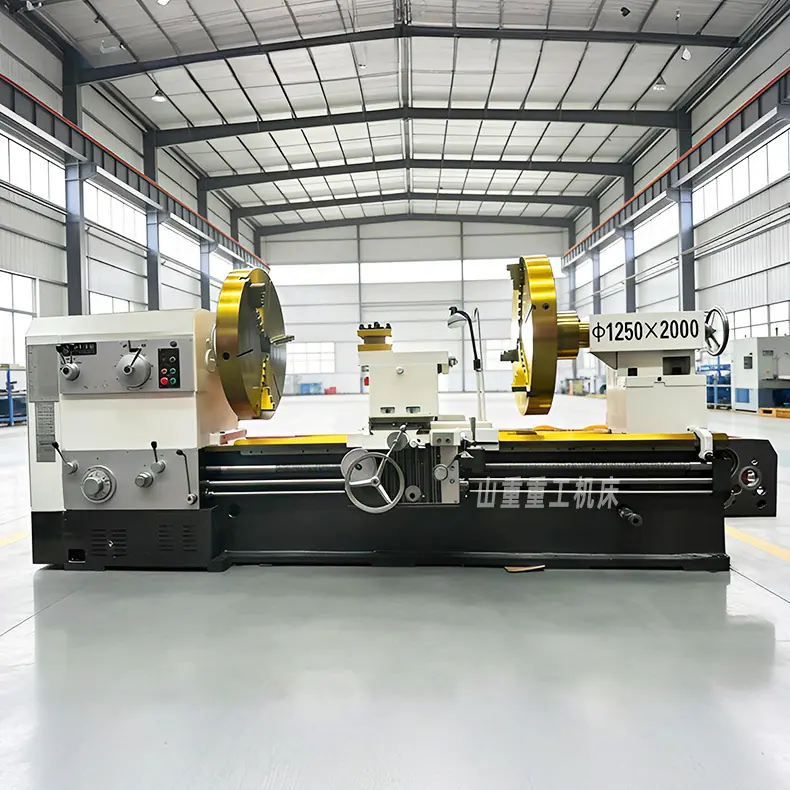

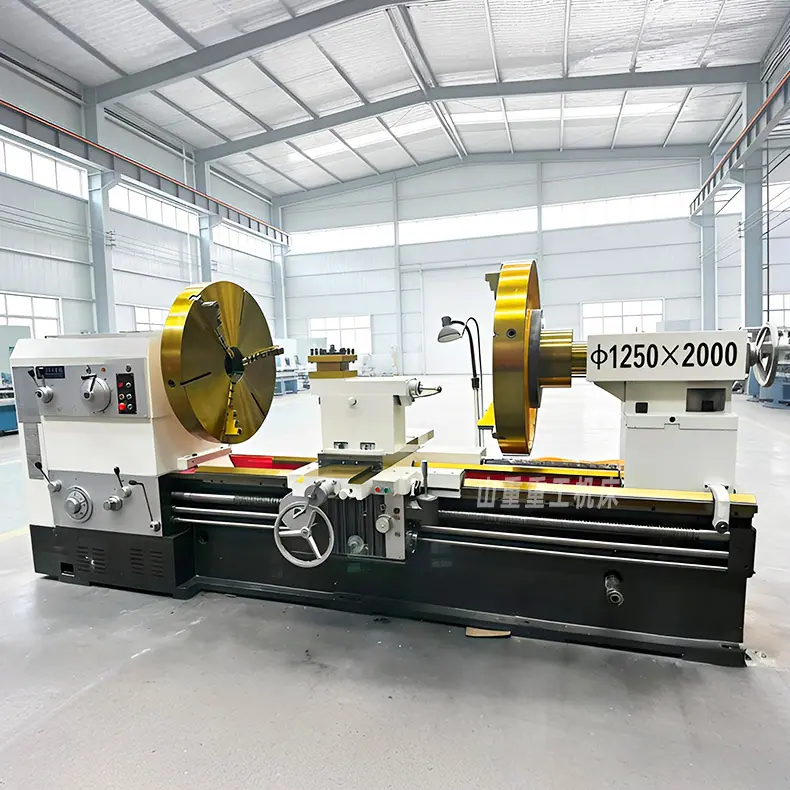

Torno Ordinario CW61125*2000 tipo Shenyang con contrapunto y plato de garras, torno horizontal de alta resistencia con doble plato

nombre

CW61125/CW62125

Diámetro máximo de rotación del lecho

1250

Diámetro máximo de torneado/ancho efectivo en la ranura del sillín

1450/310

Longitud de la pieza de trabajo

1500-20000

Peso máximo de la pieza de trabajo entre las puntas

2000 kg

Diámetro máximo de rotación del portaherramientas

920

Alimentación transversal

0,05-6 mm/r

Alimentación longitudinal

0,1-12 mm/r

Rango de rosca métrica

1-240 mm 50 tipos (y 14 roscas no estándar)

Rango de roscas en pulgadas

3/8-28 dientes/pulgada 26 tipos

Rango de hilos del módulo

0,5-120 mm 53 tipos

Rango de diámetro de rosca

28-1 diente/pulgada 24 tipos

Diámetro del orificio pasante del husillo

105 mm

Rango de velocidad del husillo

(Adelante) 6-800/min

Gran recorrido horizontal del poste de herramientas inferior

500

Recorrido máximo del poste de herramienta superior

200

Cono interior del manguito del contrapunto

Escala de Mohs 6#

Recorrido del manguito del contrapunto

250

potencia del motor principal

11

Descentramiento radial del eje del orificio cónico del husillo y del contrapunto

0.015

Movimiento axial del husillo

0.015

Descentramiento radial de la punta

0.02

Redondez

0.02

Cilindricidad

0,04/300

Llanura

0,02/300

Rugosidad de la superficie de la pieza de trabajo

Ra2.5

Ancho de la barandilla de la cama

600
