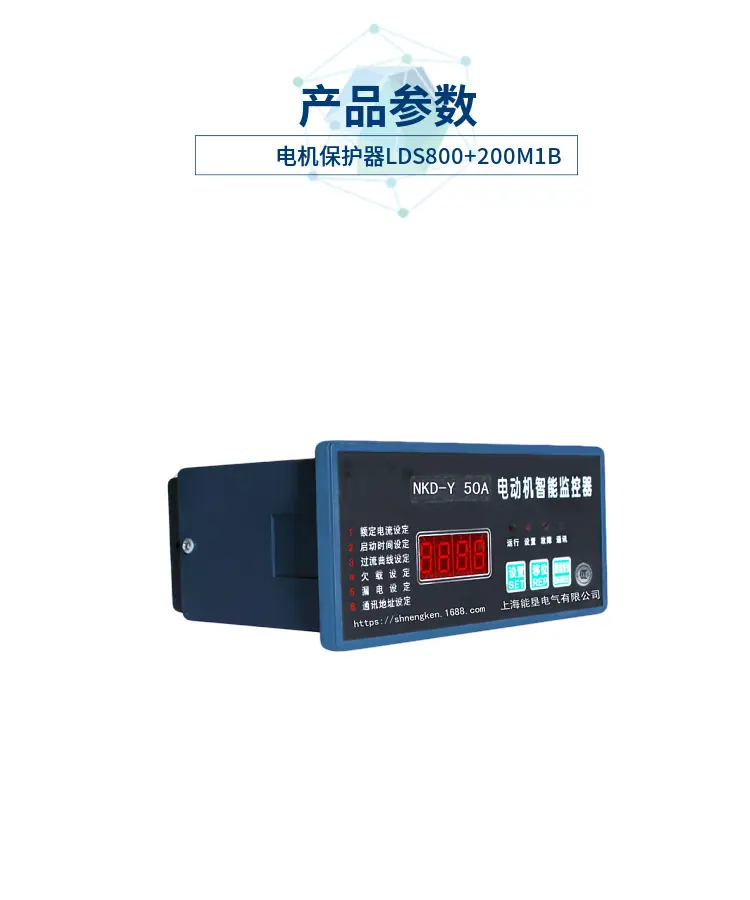

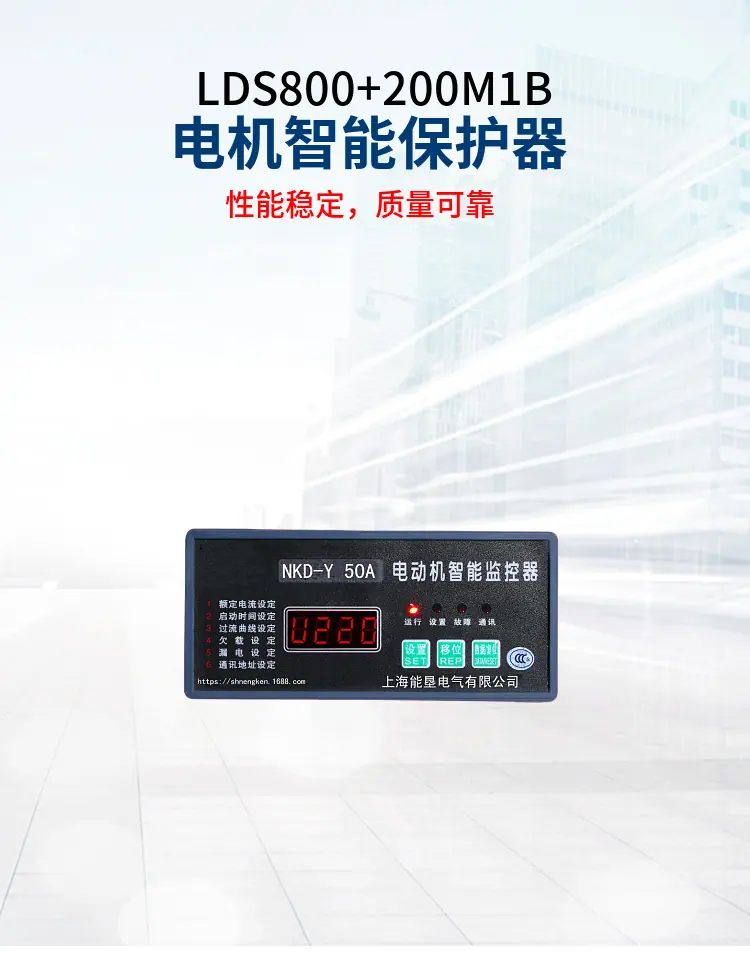

Protector Inteligente de Motor monitor WMB1 50A protector integral de bajo voltaje para motor protección de motor

El protector inteligente de motor es un instrumento inteligente que mejora la seguridad de la operación del motor y el nivel de gestión automática. El núcleo se desarrolla utilizando el controlador de microcomputadora de la empresa MICROCHIP de Estados Unidos y circuitos integrados de bajo consumo. El protector tiene funciones de protección completas, parámetros de medición intuitivos, respuesta sensible, acción oportuna y confiable, y puede comunicarse con la computadora host para formar un producto de alta tecnología con monitoreo remoto. Se utiliza ampliamente en la protección de motores de bajo voltaje y monitoreo remoto en las industrias del petróleo, química, carbón, metalurgia, energía eléctrica, acero, cemento, minería, industria ligera, textil y otras.

2. Características

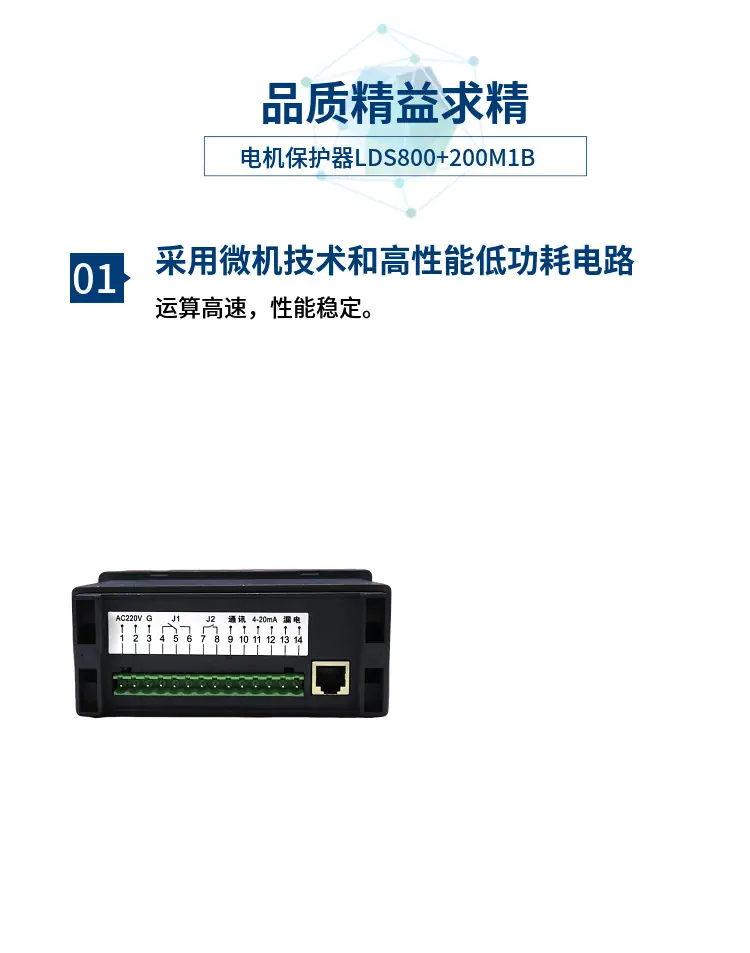

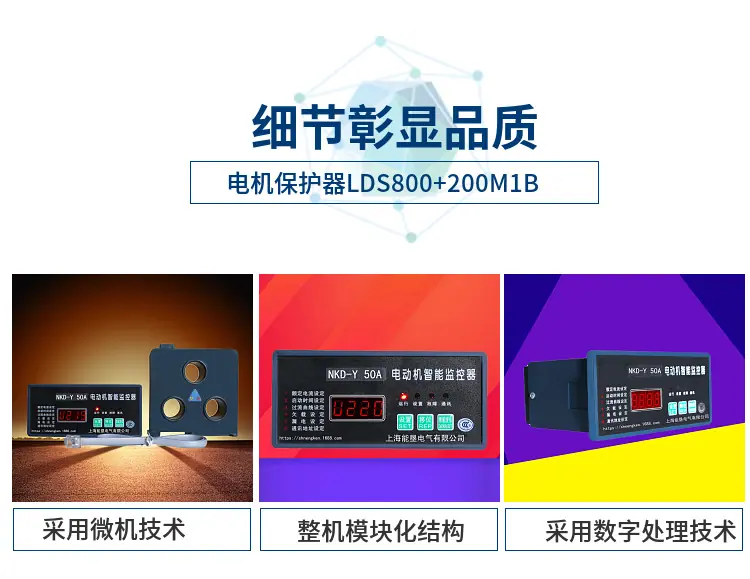

1. Adopción de tecnología de microcomputadora y circuito de alto rendimiento de bajo consumo, operación de alta velocidad y rendimiento estable.

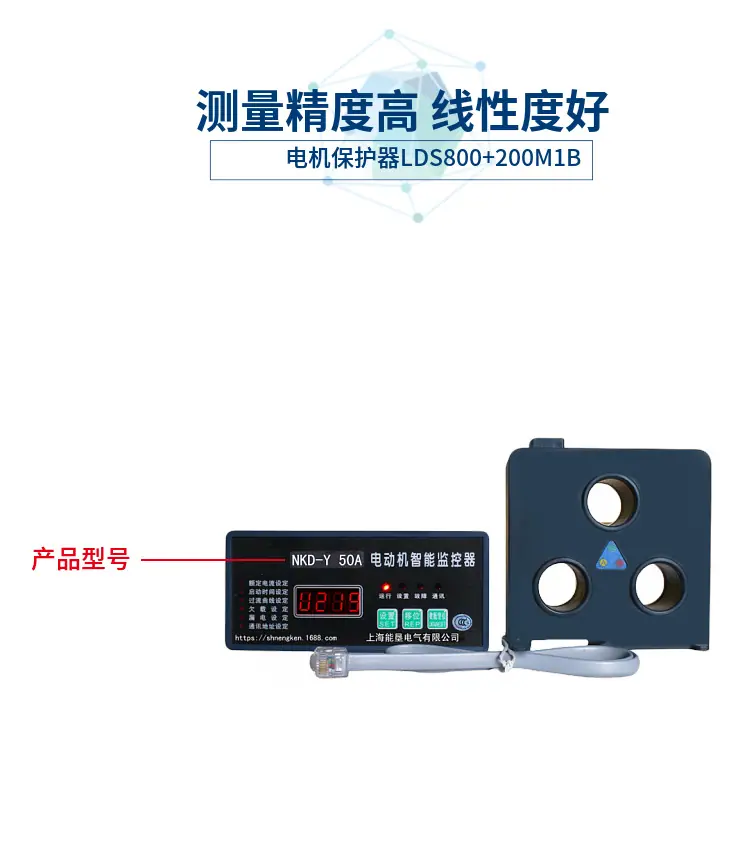

2. Toda la máquina tiene una estructura modular y un sensor de corriente tipo tarjeta, que es pequeño y fácil de instalar. También se puede instalar por partes, y las dimensiones del cuerpo principal cumplen con los estándares internacionales de instrumentación.

3. Adopta tecnología de procesamiento digital, con alta precisión de medición, buena linealidad, juicio de fallas rápido y confiable.

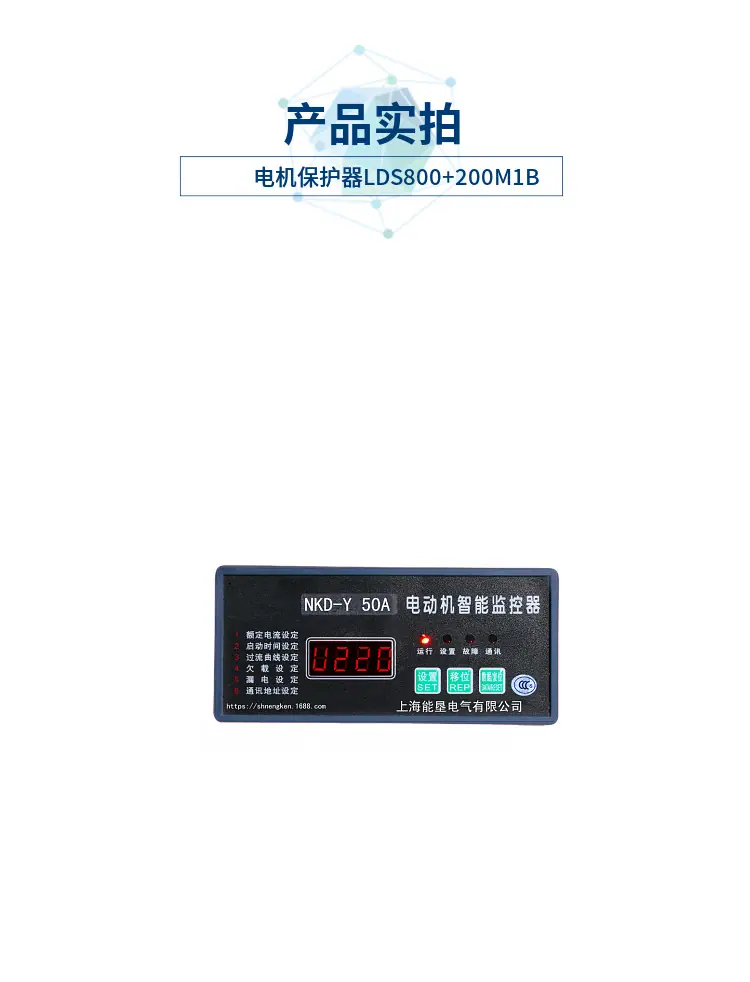

4. La pantalla LCD retroiluminada de alta definición y banda de temperatura amplia hace que la configuración de parámetros, la medición y el registro de fallas sean intuitivos y convenientes.

5. Puede comunicarse con computadoras para formar una red de protección de motores que integra monitoreo remoto.

6. Una máquina tiene múltiples usos y puede reemplazar amperímetro, transmisor de corriente, relé térmico, relé de fuga y voltímetro.

3. Ámbito de aplicación y condiciones de uso

1. Motor asíncrono trifásico de 380 VCA, 660 VCA, protección del circuito de alimentación.

2. Voltaje de alimentación del protector: 220 VCA, 380 VCA, 50 HZ.

3. Estructura de apariencia: dos formas: integral y dividida, la distancia de instalación de la dividida es ≤ 5 metros.

4. Temperatura ambiente: -30℃~+65℃, humedad relativa ≤90%.

5. Entorno de operación: No utilizar en entornos con gases que puedan corroer metales y destruir las propiedades aislantes.

6. Instalarlo en un lugar sin vibraciones fuertes, impactos, interferencia de campos magnéticos intensos, lluvia o nieve.

4. Funciones principales

1. Configuración de funciones: corriente nominal, curva de corriente de protección, tiempo de arranque, desequilibrio trifásico, múltiplo de bloqueo, valor de corriente de fuga, valor de sobretensión y subtensión, dirección de comunicación y tiempo de autoarranque del motor después de encender el protector.

2. Funciones de protección: sobrecorriente, bloqueo, desequilibrio trifásico, cortocircuito, fuga a tierra, falla de fase, sobretensión y subtensión.

3. Función de visualización: Corriente trifásica A, B, C, corriente de fuga, voltaje de trabajo, datos de falla de acción de protección y registro de fallas, parámetros de configuración.

4. Función de comunicación: Señal de salida de corriente estándar 4~20MA, comunicación serial RS485.

5. Función de control: A través de la comunicación serial RS485 y una computadora, puede formar una red de control de protección convencional de 256 protectores. Configuración remota de datos y visualización de alarmas, control remoto de arranque y parada del motor, etc.

V. Principales indicadores técnicos

1. Alcance de la prueba

1.1 Corriente trifásica A, B, C: 0-999A.

1.2 Corriente de Fuga: 0—999MA.

2. Precisión de medida: Clase 1.5 (I≤Ie corriente nominal).

3. Capacidad de contacto de protección: normalmente abierto AC250/6A, normalmente cerrado AC250/6A.

4. Rango de ajuste del tiempo de arranque: 1~99S. Durante el tiempo de arranque, se proporciona protección contra fallo de fase, fuga a tierra, cortocircuito y desequilibrio (el valor predeterminado es 10S).

5. Protección contra bloqueo: Cuando las corrientes trifásicas alcanzan o exceden el valor establecido de la corriente de bloqueo, el tiempo de acción es ≤0.5S (el valor predeterminado es 4Ie).

6. Protección contra cortocircuitos: Cuando la corriente de cualquier fase alcanza o excede 8Ie, el tiempo de acción es ≤0.2S.

7. Protección contra fallo de fase: Cuando cualquier fase se interrumpe, el tiempo de actuación es ≤2S.

8. Protección contra desequilibrio: Cuando la relación de diferencia de corriente de cualesquiera dos fases en la corriente trifásica es ≥ el coeficiente de desequilibrio, el tiempo de acción es ≤2S (el valor predeterminado es 60%).

9. Protección contra fugas: cuando la corriente de fuga del motor ≥ valor de ajuste de corriente de fuga, el tiempo de acción ≤ 0.2S (el valor predeterminado es 50MA).

10. Protección contra sobrecorriente: Cuando la corriente del motor es ≥1.2Ie, el protector realizará una protección contra sobrecorriente de tiempo inverso. El tiempo de acción se muestra en la Figura 1 (el valor predeterminado es 1).

11. Protección contra sobretensión: voltaje de trabajo ≥ valor de ajuste de sobretensión, tiempo de acción ≤ 5S.

12. Protección contra bajo voltaje: voltaje de trabajo ≤ valor de ajuste de bajo voltaje, tiempo de acción ≤10S.

13. Precisión de salida de corriente 4~20MA: 0.3%FS (20MA corresponde al valor nominal).



Nota: En la tabla, Iw es la corriente de trabajo e Ie es la corriente nominal.

6. Instrucciones de Operación y Pantalla

1. Descripción del Botón

Tecla de ajuste: Cuando el motor no está funcionando o está defectuoso, presione esta tecla para ingresar al estado de configuración de parámetros de protección. Ver Figura 2
