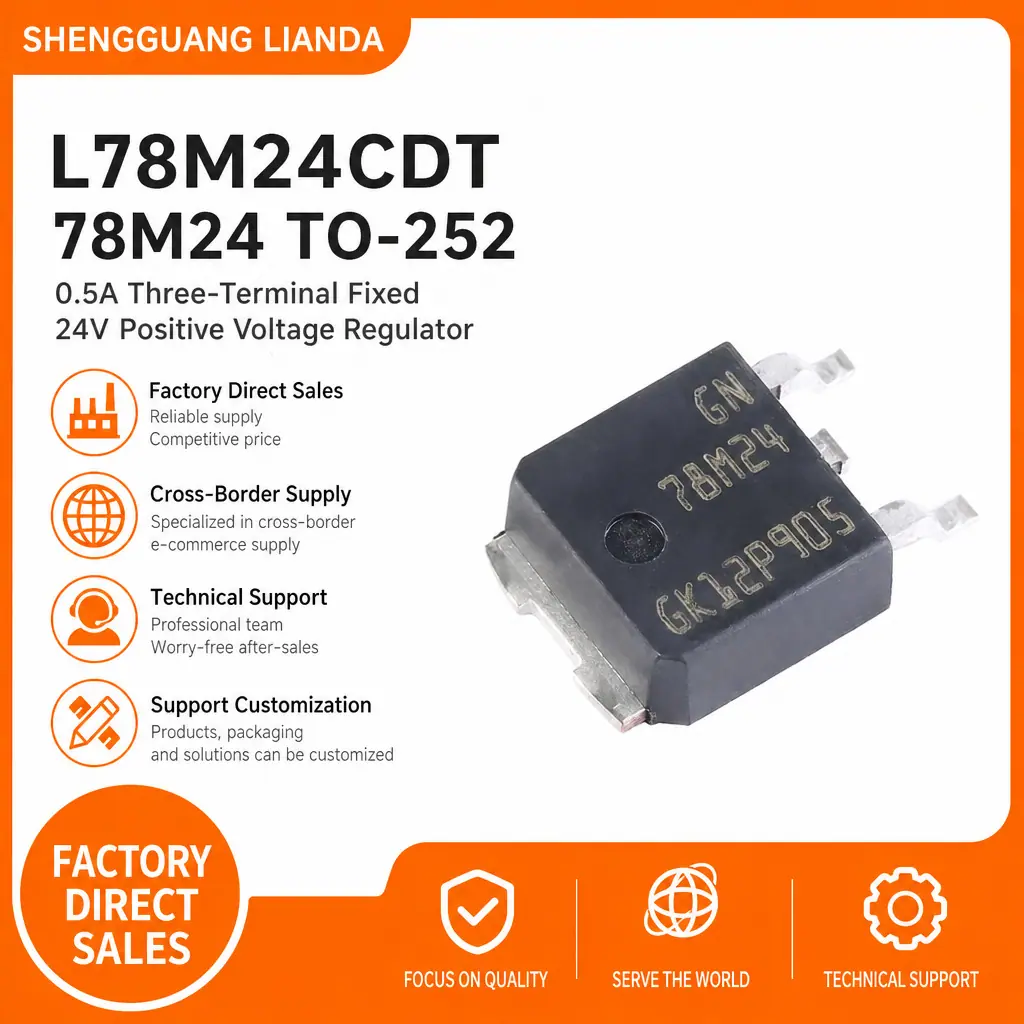

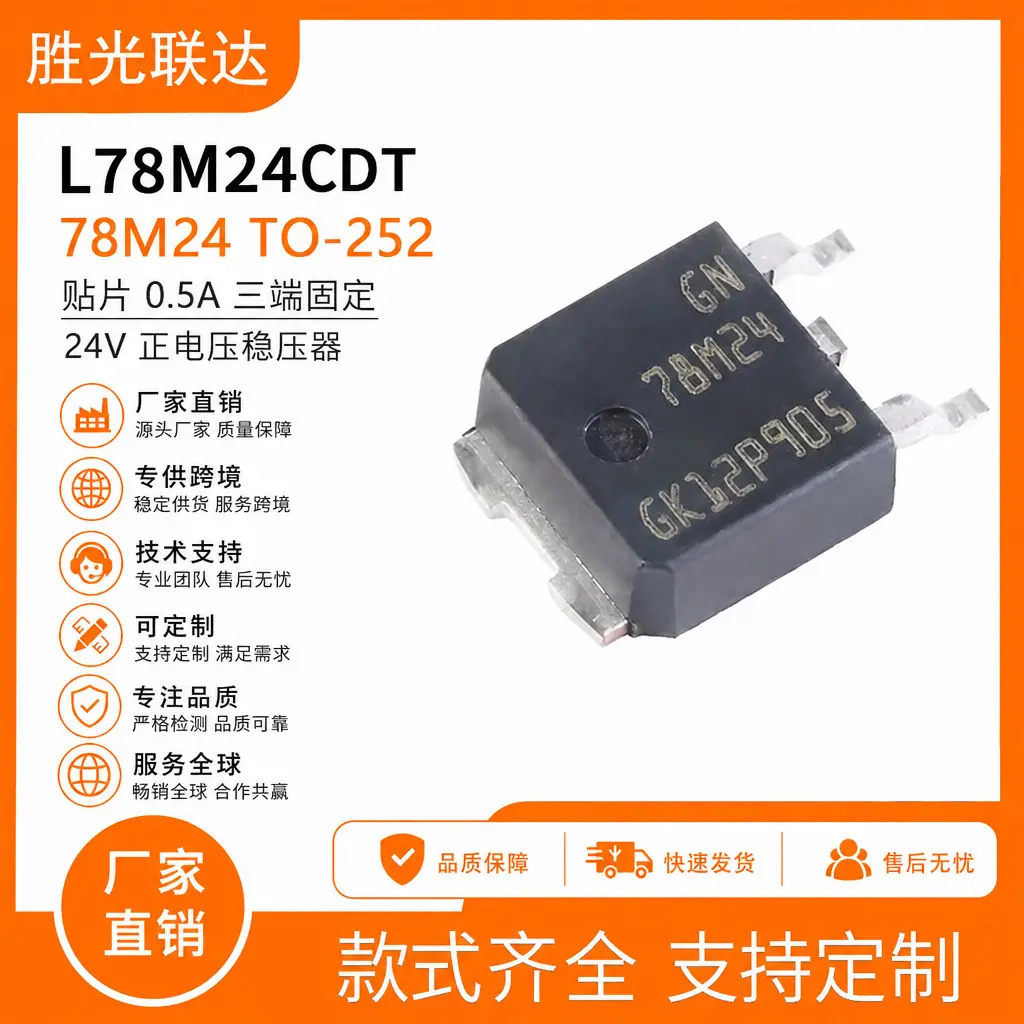

Nuevo L78M24Cdt 78m24 To-252 Smd 0.5A Estabilizador de Voltaje Positivo Fijo de Tres Terminales 24V

El L78M24CDT (referido como 78M24) es un regulador lineal positivo fijo de tres terminales en un encapsulado TO-252 (DPAK) de montaje superficial. Pertenece a la clásica serie 78M de chips de gestión de energía, con un voltaje de salida fijo de 24V y una corriente de salida máxima de 0.5A. El chip tiene circuitos de protección múltiples incorporados: limitación de corriente, apagado térmico y protección de área segura de operación, lo que lo hace altamente resistente a daños y estable y confiable en su uso. Con solo unos pocos condensadores externos, se puede lograr una fuente de alimentación regulada simple en la placa, simplificando el diseño del circuito de alimentación. Se utiliza ampliamente en placas de control industrial, instrumentación, equipos de seguridad, pequeños electrodomésticos, módulos de fuente de alimentación para microcontroladores y otros escenarios para convertir CC de alto voltaje en una fuente de CC estable de 24V. El encapsulado TO-252 de montaje superficial es adecuado para la colocación automatizada SMT y tiene una almohadilla térmica incorporada. El plateado de cobre en la PCB puede ayudar con la disipación de calor, haciéndolo adecuado para la producción en masa de productos. Está disponible en empaquetado estándar de cinta y carrete, con amplio stock. Se admiten pruebas de muestras, compras al por mayor de diversas cantidades y kitado de BOM integral.

1. Paquete: TO-252 (DPAK) Montaje Superficial de 3 pines, con almohadilla térmica, ahorra espacio en la PCB, facilita la disipación de calor
2. Salida: Voltaje positivo fijo de 24V, corriente de salida máxima de 0.5A (500mA)
3. Protección Incorporada: Protección contra Cortocircuitos, Limitación de Sobrecorriente, Protección contra Sobretemperatura, Protección de Área de Operación Segura SOA
4. Rango de voltaje de entrada: 27V~38V, entrada absoluta máxima 40V
5. Precisión de salida: ±4% (Versión C)
6. Bajo consumo de energía estática, corriente estática típica 6mA
7. El circuito periférico es simple, solo requiere condensadores de filtro de entrada y salida
8. Regulación de voltaje lineal, bajo rizado de salida, excelente relación de rechazo de la fuente de alimentación
9. Se puede usar con componentes externos para expandir la corriente o crear un circuito de voltaje ajustable
10. Libre de plomo RoHS y respetuoso con el medio ambiente, Empaque en cinta y carrete, Adecuado para proceso de soldadura por reflujo

• Modelo: L78M24CDT / 78M24
• Tipo de dispositivo: Regulador de voltaje lineal de salida positiva fija de tres terminales
• Paquete: TO-252 (DPAK) Montaje en Superficie
• Voltaje de salida: 24 V
• Corriente de salida: 0.5A (500mA)
• Voltaje de entrada recomendado: 27V ~ 38V, entrada máxima 40V
• Corriente de reposo Iq: Típica 6mA
• Diferencia de presión: aprox. 2V
• Tolerancia de voltaje de salida: ±4%
• Temperatura de operación: 0℃ ~ +125℃
• Empaque: Cinta y Carrete
• Estándar Ambiental: Cumple con RoHS

✅ Placas de control industrial, módulos driver de relé fuente de alimentación de 24 V ✅ Instrumentación, equipos de prueba fuente de alimentación regulada CC ✅ Monitoreo de seguridad, placas de alimentación para equipos de control de acceso ✅ Pequeños electrodomésticos, fuente de alimentación auxiliar para driver LED ✅ Microcontrolador, conversión de energía para módulos de sensor ✅ Reparación de equipos, desarrollo de soluciones de alimentación

1. Distinga entre el L78M24CDT (TO252 SMD) y el 78M24 de encapsulado through-hole TO220. Los encapsulados son diferentes y no pueden ser reemplazados directamente.
2. La diferencia de voltaje de entrada-salida debe ser de al menos 2V, y la entrada no puede ser inferior a 26V, de lo contrario la regulación de voltaje fallará.
3. El voltaje de entrada no debe exceder los 40V. La sobretensión provocará directamente la avería y el daño del chip.
4. Coloque los condensadores electrolíticos + cerámicos cerca de los terminales de entrada y salida para reducir la ondulación y mejorar la estabilidad.
5. Sugerencia para TO252 Pad: Coloque un área grande de lámina de cobre para la disipación de calor. Se produce un calentamiento significativo cuando la carga está cerca de 0.5A.
6. No cortocircuite el terminal de salida. Aunque tiene protección contra cortocircuitos incorporada, los cortocircuitos prolongados acelerarán el envejecimiento de los componentes.
7. Los reguladores de voltaje lineales generan mucho calor. Evalúa el consumo de energía en escenarios de alta potencia y aumenta la lámina de cobre para la disipación de calor si es necesario.
8. Por favor, distinga cuidadosamente el 78M24 (24V) y no lo mezcle con otros modelos de salida como el 78M05/78M12.

Carrete de cinta nuevo en stock, precisión estable en la regulación de voltaje, funciones de protección completas. Admite pedidos de muestras, lotes pequeños y lotes grandes, hojas de especificaciones disponibles, admite abastecimiento de BOM integral, suministro estable a largo plazo, bienvenidos los ingenieros para consultas de selección.

L78M24CDT (nombre corto 78M24) es un regulador de voltaje lineal positivo fijo de tres terminales en encapsulado SMD TO-252 (DPAK), perteneciente a la clásica serie 78M de circuitos integrados de gestión de energía. Proporciona una salida fija de 24V con una corriente de salida máxima de hasta 0.5A.

El chip integra circuitos de multiprotección que incluyen limitación de corriente, apagado térmico y protección de área de operación segura para alta fiabilidad. Con pocos condensadores externos, puede realizar una fuente de alimentación regulada simple en placa y simplificar el diseño del circuito de alimentación. Ampliamente aplicado en placas de control industrial, instrumentos, equipos de seguridad, pequeños electrodomésticos y módulos de alimentación para MCU para convertir CC de alto voltaje en alimentación estable de 24V. El paquete SMD TO-252 admite ensamblaje automático SMT, con pad térmico para disipación de calor por capa de cobre de PCB, adecuado para producción en masa. Empaquetado en cinta y carrete. Suficiente stock disponible, admite pruebas de muestras, pedidos pequeños y a granel, servicio completo de kitting de BOM.

1. Paquete: TO-252 (DPAK) SMD de 3 pines con almohadilla térmica, ahorra espacio y buena disipación de calor
2. Salida fija: voltaje positivo de 24V, corriente de salida máxima 0.5A(500mA)
3. Protección incorporada: protección contra cortocircuitos, limitación de sobrecorriente, apagado térmico, protección SOA
4. Voltaje de entrada recomendado: 27V~38V, máximo absoluto de entrada 40V
5. Tolerancia de salida: ±4% para la versión C
6. Baja corriente de reposo, Iq típica = 6 mA
7. Componentes externos mínimos, solo se requieren condensadores de filtro de entrada y salida.
8. Regulación lineal, bajo rizado de salida y buena relación de rechazo de la fuente de alimentación
9. Se puede expandir la corriente de salida o construir un circuito de voltaje ajustable añadiendo componentes externos
10. Cumple con RoHS sin plomo, empaque en cinta y rollo, compatible con soldadura por reflujo

• Número de parte: L78M24CDT / 78M24
• Tipo de dispositivo: Regulador de voltaje lineal positivo fijo de 3 terminales
• Paquete: TO-252(DPAK) SMD
• Voltaje de Salida: 24V
• Corriente de Salida:0.5A(500mA)
• Voltaje de Entrada Recomendado: 27V~38V, Entrada Máxima 40V
• Corriente de reposo Iq: Típica 6mA
• Caída de Voltaje: Aprox. 2V
• Tolerancia de Voltaje de Salida: ±4%
• Temperatura de Operación:0℃ ~ +125℃
• Empaque: Cinta y Carrete
• Estándar Ambiental: Cumple con RoHS

✅ Fuente de alimentación de 24V para placas de control industrial y módulos controladores de relés ✅ Fuente de alimentación regulada de CC para instrumentos y equipos de prueba ✅ Placa de alimentación para dispositivos de monitoreo de seguridad y control de acceso ✅ Alimentación auxiliar para pequeños electrodomésticos y controladores LED ✅ Conversión de potencia para MCU y módulos de sensores ✅ Reemplazo de componentes y desarrollo de soluciones de fuente de alimentación

1. Distinguir L78M24CDT (TO252 SMD) y 78M24 TO220 de paso. No se pueden reemplazar directamente debido a su diferente encapsulado.
2. Caída de voltaje de al menos 2V entre la entrada y la salida. El voltaje de entrada no puede ser inferior a 26V, de lo contrario la regulación falla.
3. Nunca exceda el voltaje de entrada máximo de 40 V; el sobrevoltaje dañará permanentemente el chip.
4. Coloque los condensadores electrolíticos y cerámicos de filtro cerca de los pines de entrada y salida para reducir la ondulación y mejorar la estabilidad.
5. Use una gran área de cobre en la almohadilla térmica TO252 para la disipación de calor. El chip se calienta con una carga cercana a 0.5A.
6. Evite el cortocircuito continuo en la salida. Aunque la protección contra cortocircuitos está integrada, un cortocircuito prolongado acelerará el envejecimiento.
7. El regulador lineal genera calor. Evalúe la disipación de potencia bajo carga pesada y amplíe el área de cobre para enfriamiento si es necesario.
8. El L78M24 entrega 24V. No lo mezcle con otros de la serie 78M como 78M05 /78M12.

Cinta y carrete completamente nuevos en stock con regulación estable y circuitos de protección totalmente funcionales. Soporta pedidos de muestras, lotes pequeños y grandes. Hoja de datos disponible. Servicio completo de kitting de lista de materiales (BOM), suministro estable a largo plazo. Bienvenidos ingenieros para consulta de proyectos y selección de componentes.
