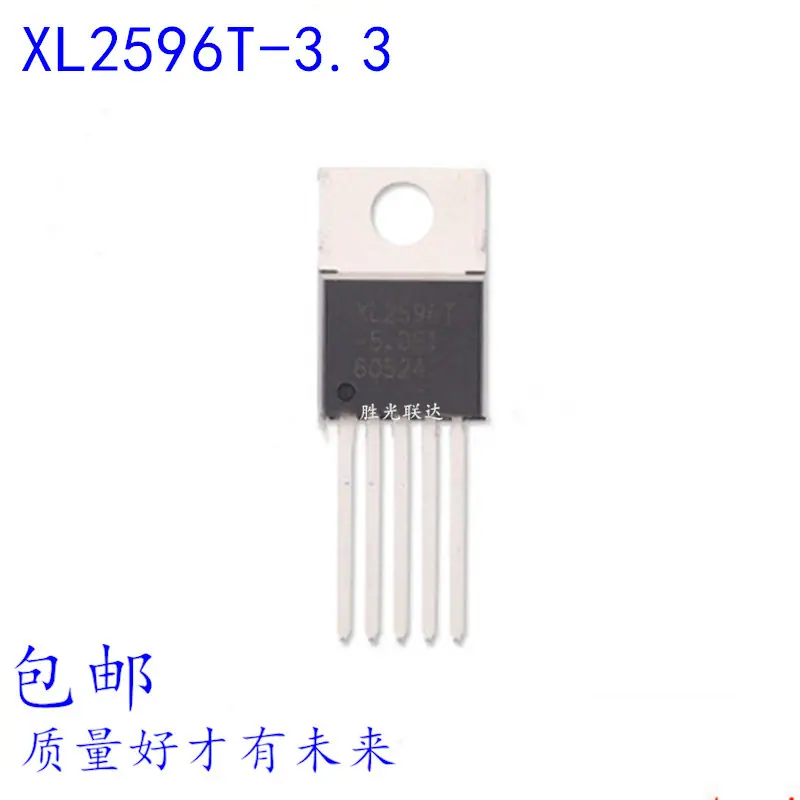

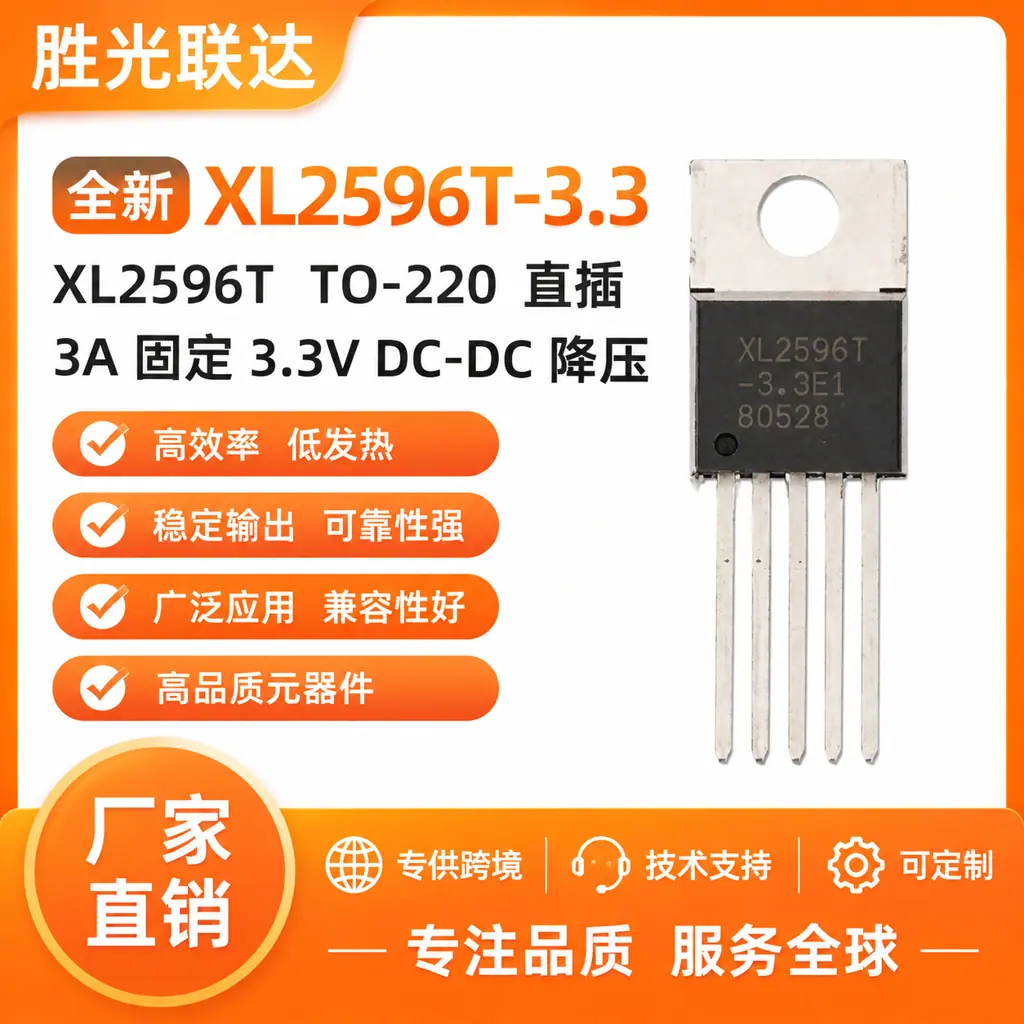

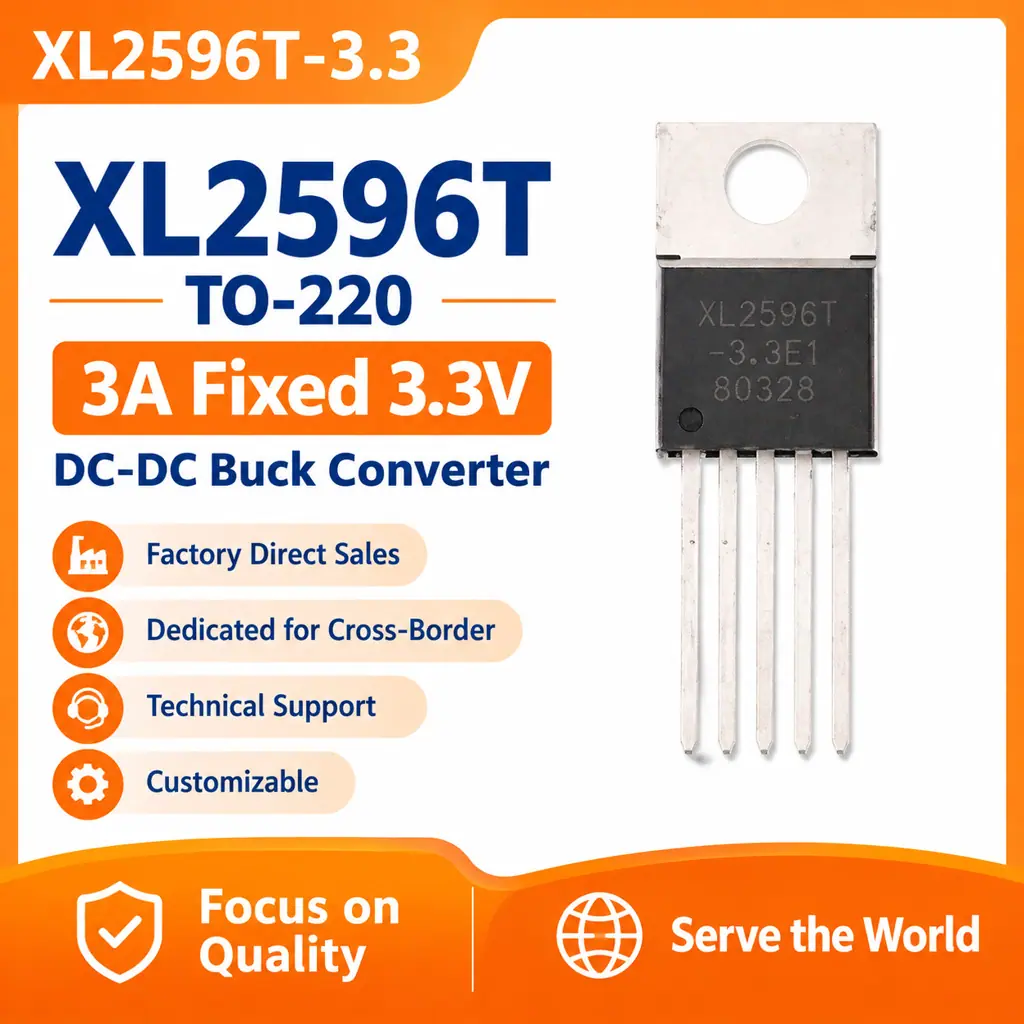

Convertidor DC-DC Reductor Fijo de 3.3V, 3A, en Línea, To-220, Marca Nueva, XL2596T-3.3, XL2596T

XL2596T-3.3, abreviado como XL2596T, es un encapsulado TO-220 de paso, que es un chip regulador de voltaje de conmutación DC-DC de producción nacional con una salida fija de 3.3V y una corriente de salida nominal de 3A. El chip tiene un oscilador incorporado de 150kHz y utiliza una arquitectura de control PWM en modo corriente, poseyendo una excelente regulación de carga y de línea. Tiene un amplio rango de voltaje de entrada y puede reducir de manera estable voltajes DC más altos a una salida fija de 3.3V. El encapsulado TO-220 viene con un disipador de calor metálico, ofreciendo un excelente rendimiento de disipación de calor. Se pueden agregar disipadores de calor externos, lo que lo hace adecuado para escenarios de salida continua de alta corriente. El chip integra un transistor de conmutación, un amplificador de error, un circuito de compensación de fase, protección contra limitación de corriente y un circuito de protección contra apagado térmico. Solo se necesitan unos pocos inductores, condensadores y diodos externos para formar una fuente de alimentación buck completa. Este dispositivo tiene una alta eficiencia de conversión y reduce significativamente la generación de calor en comparación con los reguladores de voltaje LDO lineales tradicionales. Se utiliza ampliamente en placas de control industrial, equipos de seguridad, instrumentos, módulos de fuente de alimentación para microcontroladores, fuentes de alimentación de bajo voltaje para automóviles, etc. Es un IC de fuente de alimentación conmutada muy popular para el diseño de fuentes de alimentación buck DC-DC, adecuado para la producción en masa de productos y la reparación y reemplazo de placas de alimentación.

1. Paquete: Paquete de orificio pasante TO-220, Modelo XL2596T-3.3 / XL2596T
2. Tipo de Dispositivo: Regulador de Voltaje con Conmutación Reductor DC-DC, Circuito Integrado de Gestión de Potencia de Salida Fija
3. Voltaje de salida: Fijo 3.3V
4. Corriente máxima de salida: 3A
5. Frecuencia de Conmutación: 150kHz
6. Rango de voltaje de entrada: 4.5V ~ 40V
7. Eficiencia de conversión: Alta eficiencia, menor generación de calor en comparación con LDO
8. Funciones de protección: Protección contra limitación de corriente de salida, Protección contra apagado térmico por sobrecalentamiento del chip
9. Temperatura de unión de operación Tj: -40℃ ~ +125℃
10. Definición de Pines: Entrada VIN, Tierra GND, Retroalimentación FB, Salida de Conmutación SW, etc., 5 Pines
11. Características: Orificio pasante TO220, Alta corriente de 3A, Salida fija de 3.3V, Amplio voltaje de entrada, Circuito de protección incorporado
12. Escenarios de Aplicación: Fuente de alimentación para placa de control industrial, instrumentos y medidores, módulos de seguridad, fuente de alimentación para microcontroladores, circuito reductor de bajo voltaje para automóviles

1. Salida de voltaje fijo de 3.3V, corriente de salida continua máxima de 3A, entrada amplia de 4.5~40V, adecuada para diversas necesidades de conversión reductora de energía DC.
2. La frecuencia de conmutación PWM fija de 150 kHz permite el uso de inductores y condensadores pequeños, reduciendo el tamaño total de la solución de fuente de alimentación.
3. Control de modo actual, velocidad de respuesta rápida a transitorios de carga, excelente regulación lineal y rendimiento de regulación de carga, voltaje de salida estable.
4. El encapsulado through-hole TO-220 viene con una base metálica para disipación de calor, fuerte capacidad de disipación de calor, aumento de temperatura controlable durante operación a plena carga a largo plazo, puede conectarse a un disipador de calor externo para aumentar aún más la capacidad de transporte de corriente.
5. Múltiples mecanismos de protección integrados: La limitación de corriente pico evita daños al chip por cortocircuitos y sobrecorrientes; la función de apagado térmico apaga automáticamente la salida cuando la temperatura de la unión del chip excede el límite, logrando protección contra sobrecalentamiento y mejorando la confiabilidad general del sistema.
6. Alta eficiencia de conversión de potencia, muy superior a la de los reguladores lineales, bajo consumo de energía en condiciones de operación de alta corriente, reduciendo la presión de disipación de calor.
7. El circuito periférico es simple, requiriendo solo un inductor, un diodo Schottky y capacitores de entrada/salida. La lista de materiales (BOM) es corta y la solución es fácil de depurar.
8. Chip de fuente de alimentación universal doméstico, suministro estable, alto rendimiento de costo, adecuado para producción en masa, también se puede usar para reparación de fallas y reemplazo de varias placas de alimentación, cumple con los estándares ambientales RoHS.

• Placa Base de Control Industrial, Circuito de Fuente de Alimentación DC de 3.3V para Módulo de Sensor
• Circuito de Fuente de Alimentación para Equipos de Monitoreo de Seguridad y Módulos Detectores de Alarma
• Módulo de conversión de potencia de bajo voltaje para instrumentos y equipos de prueba
• STM32, Sistema de Microcontrolador de un Solo Chip 51 Fuente de Alimentación de 3.3V
• Equipo de Bajo Voltaje Automotriz, Circuito Convertidor Reductor de Sistema Alimentado por Batería
• Proyecto de Fuente de Alimentación DIY Electrónica, Placa de Experimento de Enseñanza de Fuente de Alimentación Conmutada
• Reparación y reemplazo del chip convertidor reductor XL2596T-3.3 dañado en placas de alimentación y placas controladoras antiguas

XL2596T-3.3, comúnmente conocido como XL2596T, es un CI regulador conmutado reductor DC-DC con salida fija de 3.3V, encapsulado en formato TO-220 de paso. Es capaz de entregar hasta 3A de corriente de salida continua. Este chip adopta una arquitectura de control PWM en modo corriente con un oscilador integrado de 150kHz, logrando un excelente rendimiento de regulación de línea y carga. Acepta un amplio rango de voltaje de entrada y convierte un voltaje DC más alto a una salida estable fija de 3.3V. El encapsulado TO-220 tiene una lengüeta metálica térmica incorporada para una buena conductividad térmica, y se pueden montar disipadores de calor externos para soportar operación continua de alta corriente. El dispositivo integra el interruptor de potencia, amplificador de error, circuito de compensación de fase, límite de corriente y circuitos de protección contra apagado térmico. Solo se requiere un pequeño número de componentes externos, incluyendo inductor, capacitor y diodo, para construir una fuente de alimentación buck completa. Gracias a su alta eficiencia de conversión de potencia, genera mucho menos calor que los reguladores lineales LDO tradicionales. Se utiliza ampliamente en placas de control industrial, equipos de seguridad, instrumentos de medición, módulos de fuente de alimentación para microcontroladores y fuentes de alimentación de bajo voltaje para vehículos. Como un IC de fuente de alimentación conmutada muy popular para diseños reductores DC, es adecuado para producción en masa y reemplazo de componentes durante la reparación de placas de alimentación.

1. Paquete: Paquete de Montaje Pasante TO-220, Modelo XL2596T-3.3 / XL2596T
2. Tipo de Dispositivo: Regulador de Voltaje con Conmutación Reductor DC-DC, Circuito Integrado de Gestión de Potencia de Salida Fija
3. Voltaje de Salida: Fijo 3.3V
4. Corriente de Salida Máxima: 3A
5. Frecuencia de Conmutación: 150kHz
6. Rango de Voltaje de Entrada: 4.5V ~ 40V
7. Eficiencia de Conversión: Alta eficiencia, menor generación de calor en comparación con los reguladores LDO
8. Características de protección: Limitación de corriente de salida, protección contra apagado térmico
9. Temperatura de la unión de operación Tj: -40℃ ~ +125℃
10. Asignación de pines: entrada VIN, tierra GND, retroalimentación FB, salida de interruptor SW y otros 5 pines
11. Características: A través de orificio TO220, alta corriente de 3A, salida fija de 3.3V, amplio voltaje de entrada, circuitos de protección integrados
12. Aplicaciones Típicas: Fuente de alimentación para placas de control industrial, instrumentos, módulos de seguridad, fuentes de alimentación para MCU, circuitos reductores de bajo voltaje para vehículos

1. Salida fija de 3.3V con hasta 3A de corriente de salida continua y amplio rango de entrada de 4.5~40V, satisfaciendo varios requisitos de reducción de voltaje DC.
2. La frecuencia de conmutación PWM fija de 150 kHz permite la adopción de inductores y condensadores de tamaño pequeño para reducir la huella general de la solución de potencia.
3. El control en modo corriente ofrece una respuesta transitoria rápida a los cambios de carga, excelente regulación de línea y carga, y un voltaje de salida estable.
4. El encapsulado de orificio pasante TO-220 está equipado con una pestaña térmica metálica. Tiene una gran disipación de calor y un aumento de temperatura controlado bajo operación continua a plena carga. Se puede añadir un disipador de calor externo para aumentar aún más la capacidad de corriente.
5. Múltiples mecanismos de protección integrados: la limitación de corriente pico previene daños al chip causados por sobrecorriente de cortocircuito; el apagado térmico interrumpe automáticamente la salida cuando la temperatura de la unión excede el umbral, mejorando la fiabilidad del sistema.
6. Alta eficiencia de conversión de potencia, mucho mejor que los reguladores lineales. La disipación de potencia es baja bajo operación de alta corriente y reduce la carga térmica.
7. Circuito periférico simple. Solo se necesitan inductor, diodo Schottky y condensadores de entrada y salida. Reduce el número de componentes en la lista de materiales y simplifica la depuración de la solución.
8. Circuito Integrado de Alimentación Universal Doméstico con suministro estable y rendimiento de costo competitivo. Adecuado para fabricación en masa y reemplazo en mantenimiento de placas de alimentación, compatible con RoHS.

• Circuitos de fuente de alimentación de CC de 3.3 V para placas base de control industrial y módulos de sensores
• Circuitos de alimentación reductora para equipos de monitoreo de seguridad y módulos de detección de alarmas
• Módulos de conversión de potencia de bajo voltaje dentro de instrumentos de medición y equipos de prueba
• Fuente de alimentación de 3.3V para sistemas de microcontroladores de un solo chip STM32, 51
• Circuitos de conversión de voltaje para equipos de bajo voltaje de vehículos y sistemas alimentados por batería
• Proyectos de fuente de alimentación DIY y placas de demostración de enseñanza para experimentos de fuente de alimentación conmutada
• Repuestos de repuesto para reparar el CI regulador reductor XL2596T-3.3 dañado en placas de alimentación y de control antiguas
