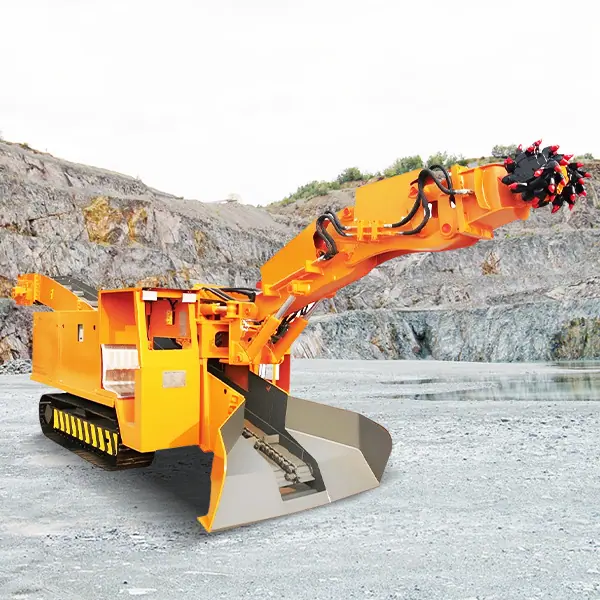

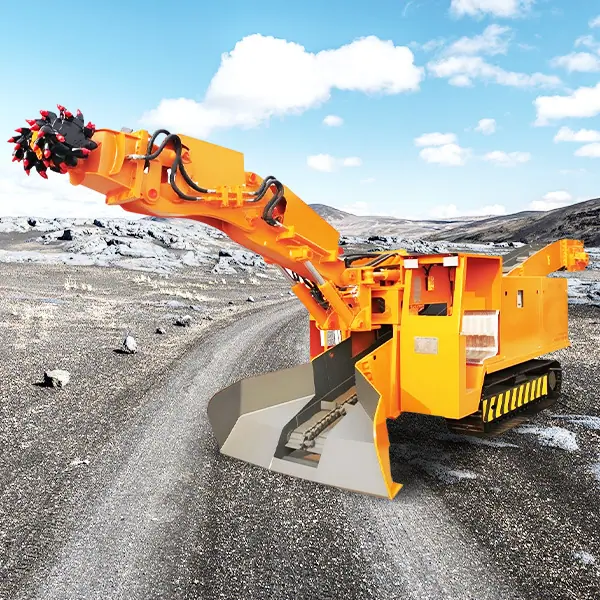

Fresadora y Excavadora Máquina Integrada Introducción del Producto
La máquina integrada de fresado y excavación se aplica en múltiples campos como minas de carbón a cielo abierto, excavación de túneles y corrección de contornos, fresado de canales y zanjas, fresado de pavimentos de concreto asfáltico, fresado de roca y suelo congelado, fresado de raíces de árboles, etc. El cabezal de fresado reemplaza configuraciones comunes como cucharas excavadoras, martillos hidráulicos y cizallas hidráulicas. La fresadora proporciona un nuevo método de construcción para la excavación de capas de suelo o la excavación de túneles. Puede trabajar durante la excavación de capas de suelo o la excavación de galerías de carbón o galerías semi-carbón con una dureza de 4f o inferior, sin necesidad de voladuras. Durante la excavación de galerías de roca, se intercambian la cuchara excavadora y el cabezal de fresado, y la cuchara excavadora se utiliza para la carga de escombros después de la voladura, logrando una máquina para dos usos.
Para garantizar el rendimiento general del equipo, los principales componentes de control hidráulico y eléctrico de todo el conjunto del equipo son todas marcas importadas, y es accionado por un motor hidráulico de alto par, asegurando que el cabezal de fresado pueda hacer frente con facilidad bajo condiciones de operación de alta carga más severas.
Debido al gran peso del cabezal de fresado, toda la máquina adopta un concepto de diseño de componentes estructurales para asegurar suficiente peso para toda la máquina y mejorar la estabilidad del cuerpo durante el corte de roca.
Parámetros Técnicos de la Máquina Integrada de Fresado y Excavación
|
|
|||
|
proyecto |
Valores de los parámetros técnicos |
||
|
Número de producto |
ZWY-100/55L(X) |
ZWY-120/55L(X) |
|
|
Serie de productos |
Tipo estándar |
Tipo estándar |
|
|
Rango de sección aplicable (ancho×alto)(m) |
2.6×2.5 o más |
2.6×3.5 o más |
|
|
Pendiente de carril aplicable (°) |
-16°-+16° |
-16°-+16° |
|
|
Capacidad de carga (m³/h) |
100 |
120 |
|
|
Método de control |
Control piloto |
Control piloto |
|
|
Potencia del motor principal (kW) |
55 |
55 |
|
|
Ancho de fresado (mm) |
4000 |
4400 |
|
|
Distancia de fresado (desde el borde del cucharón)(mm) |
1500 |
1500 |
|
|
Altura de fresado(mm) |
3360 |
3700 |
|
|
Profundidad de fresado (mm) |
400 |
400 |
|
|
Altura de descarga(mm) |
1400 |
1800 |
|
|
Distancia de descarga(mm) |
2000 |
2000 |
|
|
Ángulo de rotación del brazo de trabajo(°)≤ |
±30° |
±45° |
|
|
Material transportado por tamaño(mm)≤ |
<φ420 |
<φ580 |
|
|
estructura de cadena raspadora |
Cadena simple |
Cadena simple |
|
|
Velocidad de transporte de cadena rascadora (m/min) |
44 |
44 |
|
|
Ancho interior de vía (se puede ensanchar)(mm) |
424 |
890 |
|
|
Velocidad al caminar(m/s) |
0.5 |
0.5 |
|
|
Distancia al suelo (mm) |
300 |
300 |
|
|
Radio de giro(m)≥ |
≥6 |
≥7 |
|
|
Presión de contacto con el suelo (MPa) |
≤0,1 |
≤0,1 |
|
|
Presión nominal de trabajo (MPa) |
22 |
23 |
|
|
Tamaño de desmontaje≤ |
Longitud (mm) |
3350 |
3350 |
|
Ancho (mm) |
1600 |
1600 |
|
|
Altura (mm) |
1500 |
1500 |
|
|
Peso de desmontaje(Kg)≤ |
2500 |
3200 |
|
|
estado laboral |
Longitud (mm) |
9000 |
9800 |
|
Ancho (mm) |
1600 |
2100 |
|
|
Altura (mm) |
3360 |
3700 |
|
|
Peso de la máquina (Kg) |
9800 |
12000 |
|
