Cabrestante de Retracción Soporte en Eje Cabrestante Especificaciones Completas Condición Estable Fácil de Mantener Cabrestante de Soporte Minero

Introducción del producto del cabrestante de columna de retorno

Introducción Básica

El cabrestante de retracción de pilares, también llamado cabrestante de baja velocidad, es un equipo minero especial utilizado en las caras de minería subterránea de minas de carbón para la retracción y el derrumbe. También se puede utilizar para recuperar soportes metálicos que se han hundido en el piso o están enterrados por estéril. Con la popularización de la tecnología de minería de carbón mecanizada, este equipo también se ha aplicado gradualmente a operaciones de instalación, recuperación y tracción de equipos en las caras de minería mecanizada. También puede realizar trabajos de tracción auxiliar como el transporte de materiales, el movimiento de tolvas, el movimiento de la cabeza de las cintas transportadoras y el remolque de objetos pesados.

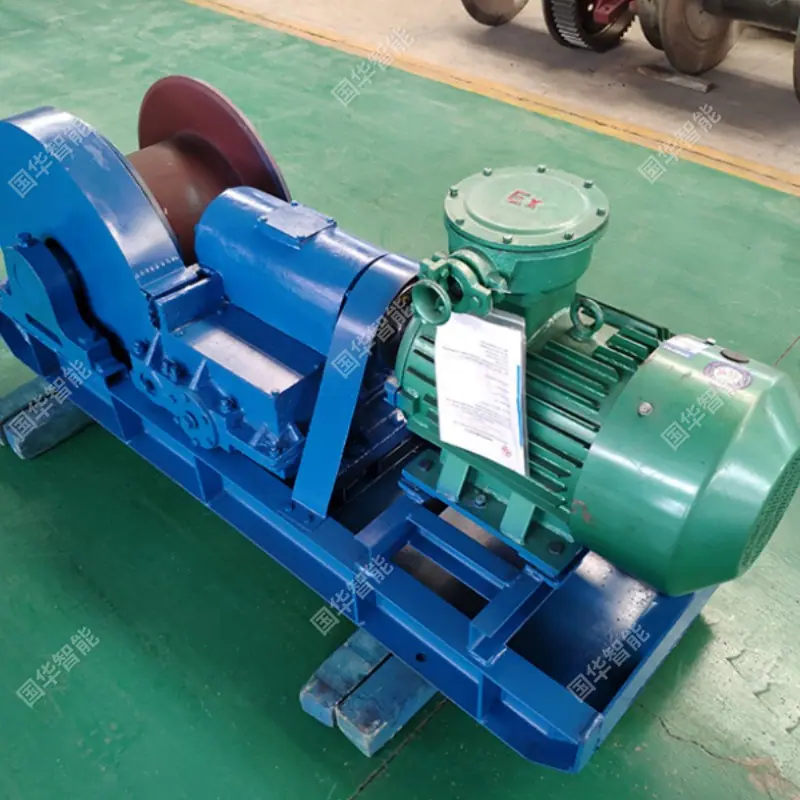

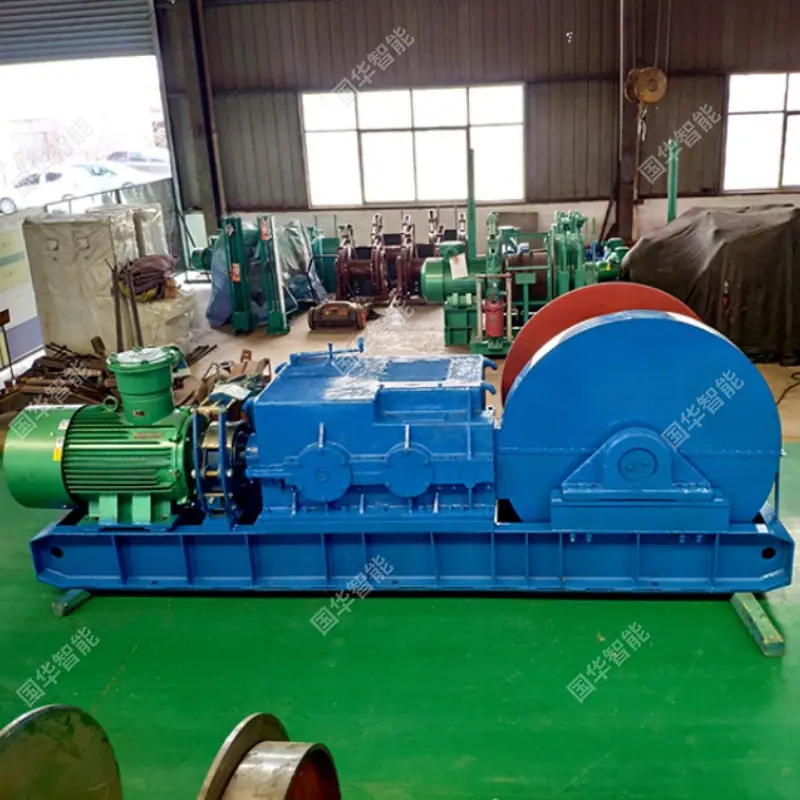

Este equipo utiliza principalmente un reductor de engranaje helicoidal o una estructura de accionamiento por engranajes cicloidales. Los sistemas de transmisión de algunos modelos utilizan un accionamiento de engranaje helicoidal de una sola etapa combinado con dos etapas de accionamientos de engranajes cilíndricos. Está equipado con un motor a prueba de explosiones y un sistema eléctrico a prueba de explosiones, lo que lo hace adecuado para entornos mineros que contienen polvo de carbón y gas.

ventajas principales

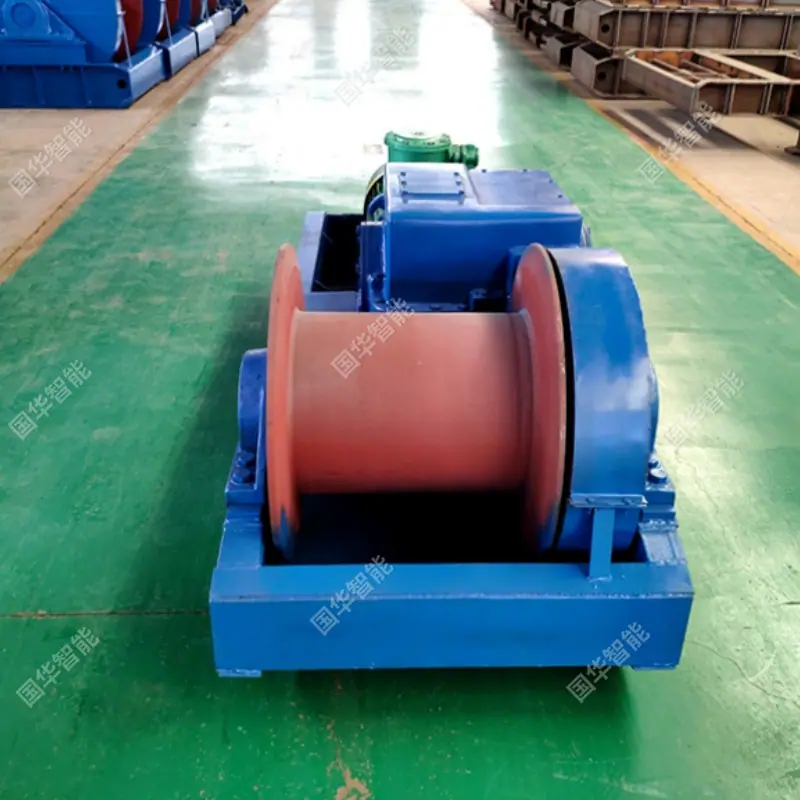

Adecuado para condiciones subterráneas complejas: La altura total del equipo es baja, el peso es ligero, la estructura está dispuesta simétricamente en una tira larga y la base está diseñada en forma de trineo, lo que facilita el automovimiento, la reubicación y la fijación en espacios subterráneos estrechos. Es adecuado para frentes de trabajo en capas de carbón delgadas e inclinadas donde el equipo convencional no puede entrar fácilmente.

Estado de funcionamiento estable: Utiliza un accionamiento por tornillo sin fin con un tornillo y rueda sin fin, tiene una estructura compacta, soporte razonable para cada parte giratoria, funciona relativamente suavemente y tiene buena seguridad y fiabilidad.

Rendimiento a prueba de explosiones cumple con los estándares: El motor y el equipo de control eléctrico son todos de tipo a prueba de explosiones, cumpliendo con los requisitos de las regulaciones de seguridad de minas de carbón, y pueden usarse en entornos mineros que contienen polvo de carbón y gas.

Operación y Mantenimiento Sencillos: El equipo tiene un diseño estructural maduro y se puede controlar simplemente con el interruptor del motor y la palanca de freno, lo que hace que la dificultad de operación sea baja. Las comprobaciones diarias de mantenimiento y el reemplazo de las piezas de desgaste también son relativamente convenientes.

Adaptación Funcional Flexible: Algunos modelos, como el JH30, están equipados con modos de tracción rápida y lenta, lo que permite cambiar la fuerza de tracción y la velocidad de la cuerda según diferentes escenarios de trabajo, satisfaciendo diversas necesidades operativas.

Categorías de Productos Comunes

Clasificado por modelo y especificación

Según la magnitud de la tracción, los modelos principales se dividen principalmente en:

Modelo JH-5: Tensión estática media 50 kN, equipado con un motor eléctrico de 7,5 kW, peso total aprox. 620 kg, adecuado para operaciones de retracción de pilares de carga pequeña y tracción auxiliar ligera.

Modelo JH-8: Tensión estática promedio 80KN, equipado con un motor de 7.5kW, peso total de la máquina aproximadamente 650kg, adecuado para la extracción convencional de pilares en vetas de carbón delgadas y operaciones de derrumbe de techo

Modelo JH-14 / Modelo JHMB-14: Tensión estática promedio 140KN, adecuado para requisitos de operación de carga media, algunos modelos adoptan una estructura de reducción especial para una mejor estabilidad

Modelo JH-20: Tensión estática media 200KN, equipado con un motor de 22kW, peso total de la máquina aproximadamente 2600kg, puede satisfacer las operaciones de reubicación y remolque de equipos de cargas más grandes.

Tipo JH-30/JH-40: Corresponde a 300KN y 400KN de tensión estática respectivamente. El tipo JH-30 está equipado con un modo de tracción de doble velocidad, que puede adaptarse a las necesidades operativas de carga grande, carga pesada, baja velocidad y carga pequeña, alta velocidad.

Clasificado por estructura de transmisión

Tipo de transmisión por par de engranajes helicoidales cilíndricos: Estructura compacta, ocupa poco espacio, buena estabilidad de funcionamiento, es el tipo de estructura de transmisión más común actualmente

Tipo con una etapa de tornillo sin fin y rueda helicoidal + dos etapas de transmisión por engranajes cilíndricos: mayor relación de transmisión, fuerza de tracción de salida más estable, adecuado para modelos de gran tonelaje

Transmisión Tipo Reductor de Engranajes Helicoidales Esféricos: También llamada serie JHMB cabrestante de pilar de baja velocidad, tiene mejor rendimiento de reducción, menor velocidad de operación, adecuado para operaciones de suspensión de carga pesada

Dividido por función

Polipasto de Tambor de Velocidad Única: Tiene solo una velocidad de elevación, estructura simple, menor costo, adecuado para frentes de trabajo en minas de carbón pequeñas con necesidades operativas únicas

Torno de Dos Velocidades para Elevación de Columna: Cuenta con dos velocidades de tracción, rápida y lenta, que se pueden cambiar según el contenido del trabajo, adaptándose a más escenarios de trabajo.

Puntos clave de venta del producto

Fuerte Compatibilidad de Escenarios: Además de las operaciones centrales de soporte del techo y retirada de la parte superior, también puede servir como potencia de tracción para la reubicación de equipos de minería totalmente mecanizados y la instalación de frentes de trabajo, y también puede realizar diversas operaciones auxiliares de tracción, adaptándose a múltiples necesidades operativas subterráneas.

Especificaciones completas y selección de modelos: Se cubren de manera integral modelos de 5 a 40 toneladas con diferentes fuerzas de tracción y capacidades de cable, satisfaciendo las necesidades de selección para diferentes condiciones de capa de carbón y diferentes escalas de operación.

Cumplimiento de Calificación de Seguridad: Se garantiza la seguridad de uso

Reubicación e instalación convenientes: La base tipo patín combinada con el bajo peso total facilita el movimiento entre las caras de trabajo subterráneas. Durante la instalación, se puede asegurar con soportes de techo o anclajes al suelo, adaptándose a diferentes condiciones de instalación subterránea.

Bajos costos de mantenimiento en etapas avanzadas: Diseño estructural maduro, disposición clara del sistema de transmisión, baja dificultad de mantenimiento diario, suministro suficiente de piezas de desgaste, puede reducir los costos de mantenimiento de uso a largo plazo
