Conexión de doble rosca tubería de perforación de doble pared Muestreo continuo Fuerte resistencia a la tracción y a la torsión Conexión de doble rosca tubería de perforación de doble pared

I. Introducción Básica del Producto

La tubería de perforación de doble pared, también conocida como tubería de perforación de doble capa o tubería de perforación de circulación inversa, es la herramienta central en el proceso de perforación por circulación inversa de aire. También se utiliza ampliamente en múltiples campos de perforación como la perforación direccional sin zanja, la tecnología de perforación RC, la perforación por circulación inversa con martillo de fondo de aire y la tecnología de perforación con tubería de perforación de doble pared tipo pistón.

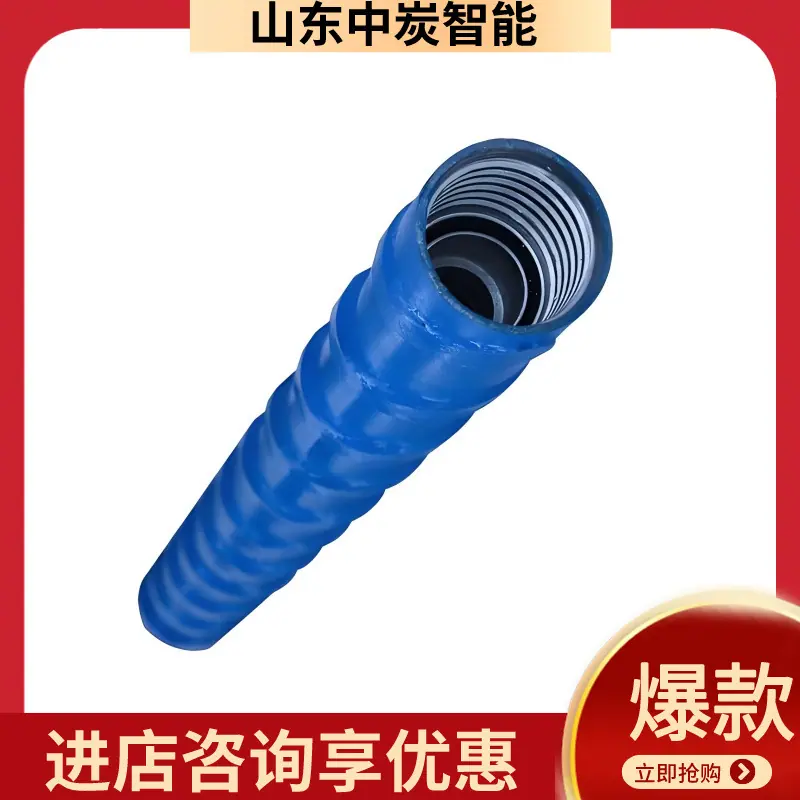

Este producto cuenta con una estructura de tubería concéntrica de doble pared: consta de una tubería exterior y una tubería interior. El espacio anular entre las tuberías interior y exterior sirve como conducto para bombear el medio de lavado o aire a alta presión al fondo del pozo, mientras que el taladro central de la tubería interior se utiliza para descargar el medio y transportar los recortes. Los productos convencionales utilizan conexiones roscadas para la tubería exterior para transmitir el par y la presión requeridos para la perforación, y la tubería interior a menudo emplea una estructura de inserción con un dispositivo de sellado para garantizar la hermeticidad. El nuevo diseño mejorado utiliza material de aleación de aluminio para reducir el peso total, y algunos productos también adoptan conexiones de doble rosca tanto para las tuberías interior como exterior para mejorar aún más el rendimiento del sellado. En aplicaciones sin zanja, algunos modelos admiten la rotación independiente de las tuberías de perforación interior y exterior, lo que permite la provisión separada de par de trituración y capacidades de control direccional. La tubería de perforación de doble pared tipo pistón, compatible con el sistema RTS, también puede lograr la circulación en circuito cerrado del lodo de perforación al tiempo que proporciona canales de transmisión de potencia y datos para el equipo de fondo de pozo.

II. Categorías de Productos Comunes

Por material

Tubo de perforación de doble pared de acero: Un modelo clásico tradicional, completamente fabricado de acero estructural de aleación de alta calidad, con alta resistencia y gran capacidad de carga de presión. Adecuado para la mayoría de las condiciones de perforación convencionales, ofreciendo una excelente relación costo-beneficio.

Barrena de Aleación de Aluminio de Doble Pared: Un nuevo producto ligero. Al reemplazar el acero tradicional con aleación de aluminio, el peso total se puede reducir aproximadamente en un 55%, lo que facilita la carga, descarga y transporte en el sitio, reduciendo la intensidad laboral de los trabajadores de la construcción, mientras se mantiene una buena resistencia estructural.

Clasificado por estructura de conexión

Tubería de Perforación de Doble Pared Enchufable Estándar: La conexión roscada de la tubería exterior transmite potencia, y la tubería interior utiliza una conexión enchufable con juntas tóricas o sellos de chevrón para el sellado. Tiene una estructura simple, es fácil de ensamblar y es adecuada para la mayoría de los proyectos de perforación estándar.

Tubería de Perforación de Doble Pared de Doble Rosca: Tanto la tubería interior como la exterior utilizan una estructura de conexión roscada, ofreciendo un rendimiento de sellado más estable, adecuada para procesos de perforación de circuito cerrado con altos requisitos de estanqueidad de circulación.

Tubería de Perforación de Doble Pared Sellada Machihembrada: Adopta una estructura sellada de machihembrado, equilibrando la facilidad de ensamblaje con la fiabilidad del sellado, adecuada para escenarios de perforación de presión media y baja.

Clasificado por escenario de aplicación

Tubería de Perforación de Doble Pared para Muestreo en Exploración Geológica: Adecuada para el proceso de perforación de muestreo continuo por circulación inversa de aire, enfocada en garantizar la pureza de la muestra y la tasa de recuperación, satisfaciendo las necesidades de análisis de estratos de la exploración geológica.

Tubería de perforación de doble pared guiada sin excavación: Admite la rotación independiente de las tuberías de perforación interior y exterior, permitiendo un control direccional preciso, adaptable a las necesidades de construcción de proyectos de tendido de tuberías sin excavación.

Tubo de Perforación Minera de Doble Pared de Gran Diámetro: Diseñado para necesidades de perforación de gran diámetro, especificaciones adaptadas para construcción de alto torque, adaptado para el proceso de perforación con martillo DTH neumático de circulación inversa, se puede utilizar para perforación minera y construcción de ingeniería de cimentaciones.

Tubería de Perforación de Doble Pared para Exploración de Petróleo y Gas: Adecuada para las necesidades de exploración y desarrollo de recursos de petróleo y gas de baja presión y baja permeabilidad, y recursos de metano de lecho de carbón, soporta el proceso de circulación en circuito cerrado del lodo de perforación.

III. Ventajas Clave del Producto

Adecuado para construcción en estratos complejos: Adoptando el principio de funcionamiento de circuito cerrado de circulación inversa, el medio de lavado circula solo en el espacio anular y la tubería interior, causando una erosión mínima a la pared del pozo. Esto protege eficazmente el yacimiento y es adecuado para operaciones de perforación en estratos complejos como aquellos propensos a fugas, colapsos, zonas fracturadas y cuevas kársticas, reduciendo el riesgo de accidentes como el colapso de la pared del pozo.

Calidad de muestreo estable y confiable: Se puede lograr un muestreo continuo en tiempo real, los recortes/núcleos se devuelven directamente a la superficie a través del tubo interior, la velocidad de retorno es rápida, la representatividad de la muestra es alta, no hay contaminación cruzada, la tasa de recuperación de núcleos es mayor y la situación real de los estratos subterráneos se puede reflejar con mayor precisión.

Eficiencia y economía de trabajo sobresalientes: El diseño de circulación inversa tiene un desplazamiento pequeño pero una alta velocidad de flujo ascendente, lo que resulta en una buena limpieza del fondo del agujero y reduce las operaciones repetidas de limpieza del agujero; el consumo total de aire es bajo, el equipo ocupa poco espacio y el consumo de energía operativa es menor que el de la perforación con aire de circulación directa tradicional, lo que ayuda a reducir el costo total de construcción.

Diseño Estructural Maduro y Confiable: La tubería exterior utiliza roscas API estándar o roscas geológicas optimizadas para una transmisión de torque estable y suficiente resistencia torsional y a la flexión; la tubería interior está equipada con un dispositivo de sellado compuesto multietapa, que puede adaptarse a alta presión, cambios de temperatura y desgaste en el pozo, asegurando el sellado del proceso de circulación; hay una rica variedad de especificaciones de producto disponibles, con diámetros exteriores de tubería exterior que cubren el rango de 127 mm a 254 mm, lo que permite la selección para adaptarse a diferentes equipos de perforación y requisitos de construcción.

IV. Puntos Clave de Venta del Producto

Amplia Adaptabilidad de Procesos: Puede satisfacer las necesidades maduras de la exploración geológica tradicional, la perforación de pozos hidrogeológicos y la construcción de ingeniería de cimentaciones, y también es adaptable a escenarios de ingeniería emergentes como la exploración de petróleo y gas y la perforación direccional sin zanja. El modelo se puede seleccionar de forma flexible según las diferentes capas y los requisitos de construcción.

Fuerte Compatibilidad: La especificación de la rosca es compatible con el equipo de perforación convencional existente, garantizando una buena intercambiabilidad y reduciendo los costos de modificación del equipo; se puede utilizar con martillos de fondo y brocas de diferentes especificaciones, adaptándose a diversos procesos de perforación.
