Instrumento Separador de Placa Superior, Tipo Bandeja, Tipo T, 2 a 4 Puntos de Medición, Serie Lby, Serie Zkby y Muchos Otros Modelos

El medidor de delaminación del techo es un instrumento especializado que se utiliza para monitorear el movimiento de los estratos del techo en las galerías de las minas de carbón. Puede mostrar por separado el estado de delaminación del techo dentro y fuera del rango de longitud del perno de anclaje, proporcionando datos de soporte para optimizar los parámetros de soporte y predecir la caída del techo.

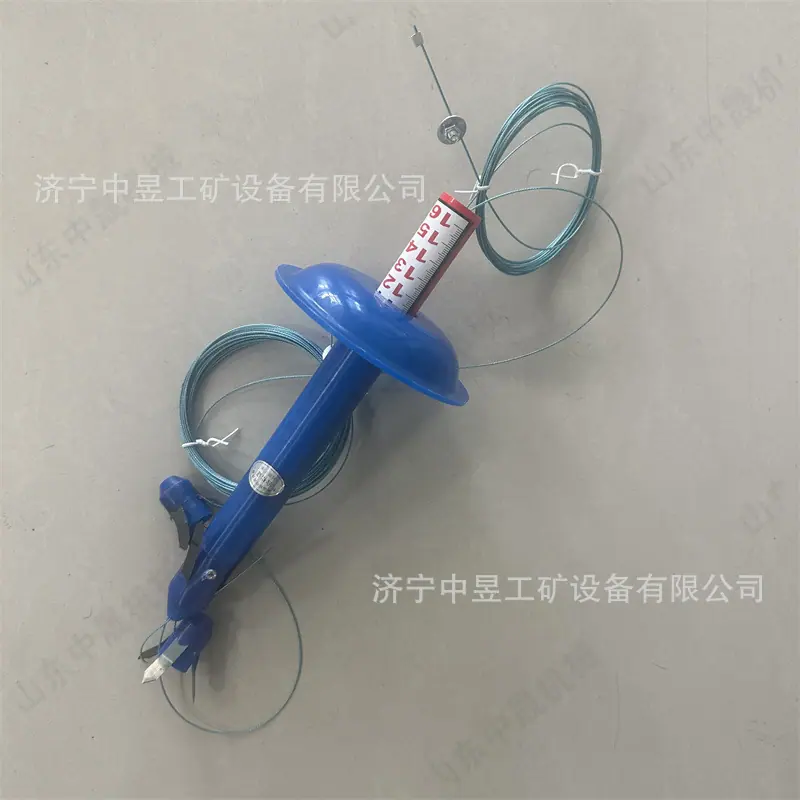

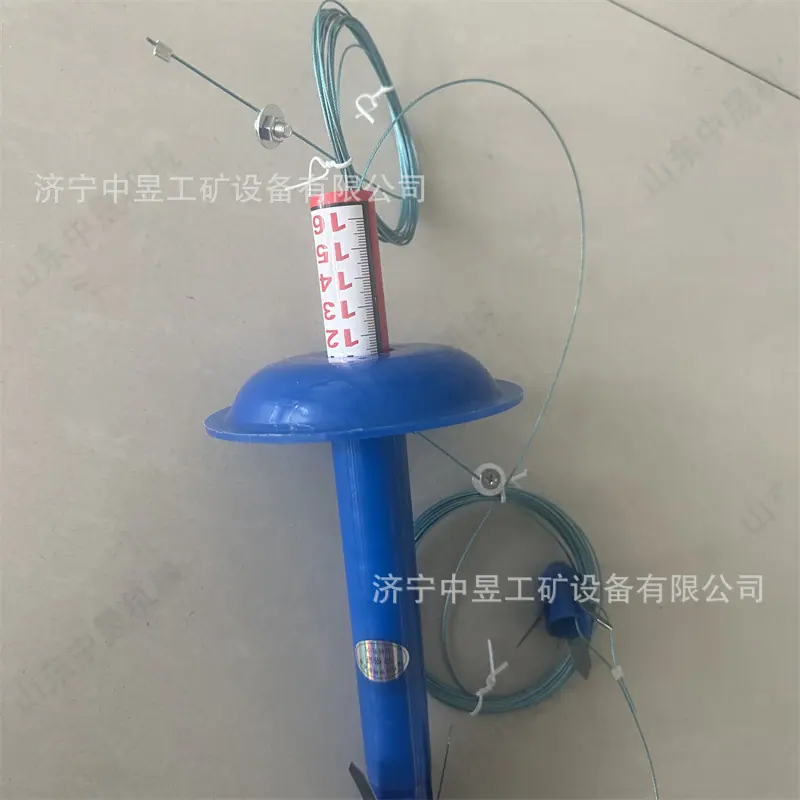

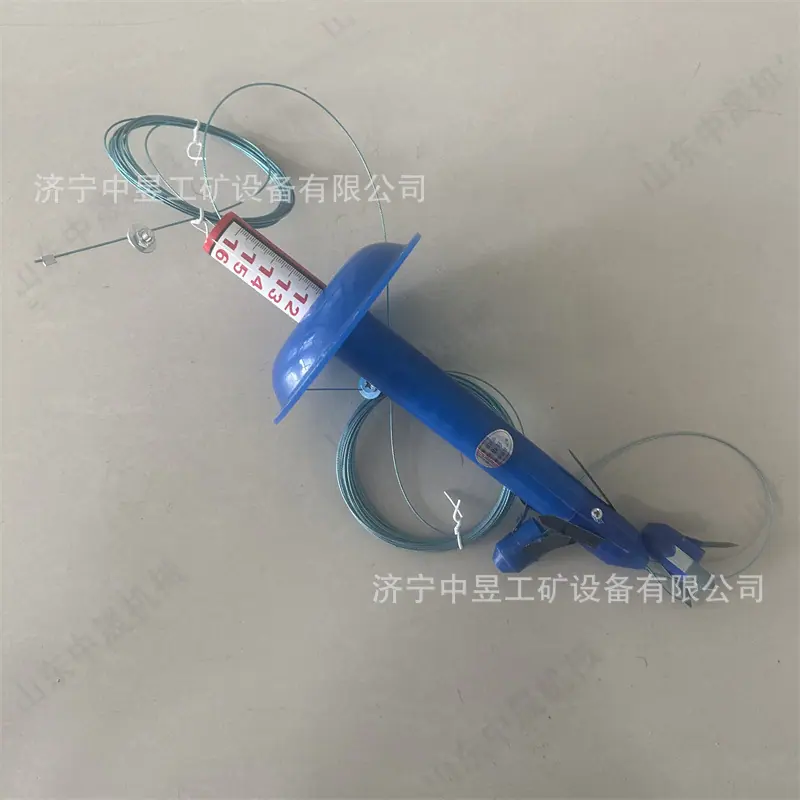

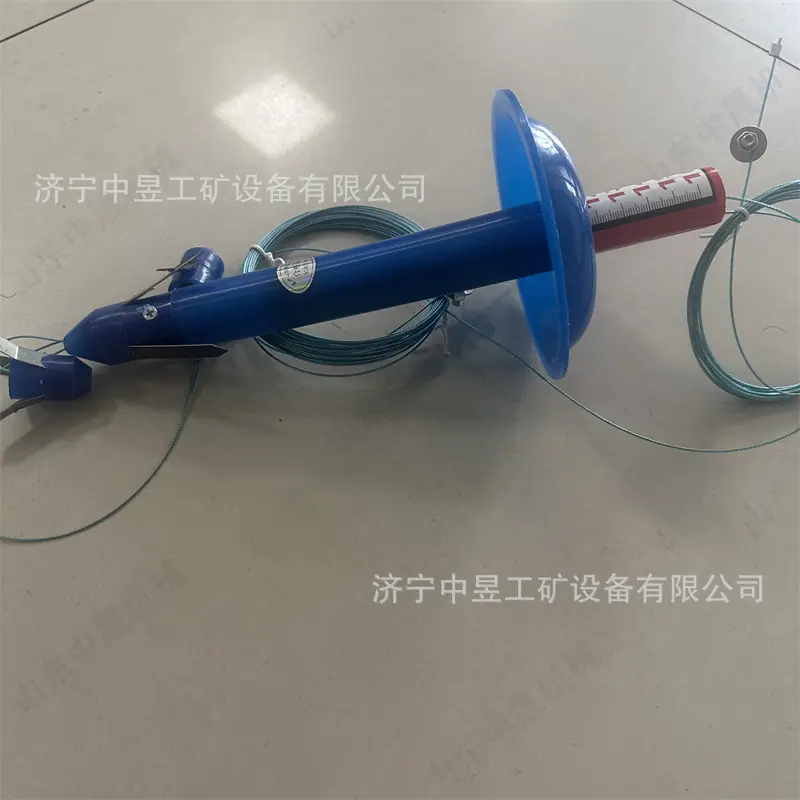

El instrumento se compone principalmente de anclajes de punto de base profunda, anclajes de punto de base superficial, cuerdas de medición, manguitos, tubos de medición interior y exterior, etc. El punto de base profunda se fija en las capas rocosas estables en la parte profunda del taladro (aproximadamente 5-10 m), y el punto de base superficial se fija en la parte media del taladro (aproximadamente 2-3 m). El grado de delaminación del techo se juzga midiendo el desplazamiento relativo entre los dos.

Los modelos comunes incluyen la serie LBY (por ejemplo, LBY-2, LBY-3), el tipo de paleta ZKBY y los modelos con pantalla digital de la serie YHW. Por su estructura, se pueden dividir en tipos de pantalla mecánica y digital:

• Mecánico: Utiliza una pantalla de escala de color reflectante, lectura intuitiva, bajo precio, el rango de medición típico es de 200 mm, la precisión es de 1 mm.
• Tipo de Pantalla Digital: Equipado con pantalla digital, alarma de sobrelímite, funciones de almacenamiento y transmisión de datos, con una precisión de medición de hasta 0.1 mm, adecuado para las necesidades de construcción inteligente de minas.
